Cột điên cao bao nhiêu mét? Tiêu chuẩn trong thực tế

Việc xác định cột điên cao bao nhiêu mét? không chỉ đơn giản là chọn một con số, mà còn liên quan đến tiêu chuẩn kỹ thuật và hiệu quả sử dụng lâu dài. Bài viết hôm nay VNLICO sẽ giúp bạn hiểu rõ từng mức chiều cao và cách lựa chọn phù hợp với từng công trình cụ thể.

Cột điện cao bao nhiêu mét là phổ biến?

Chiều cao cột điện không được thiết kế cố định mà phụ thuộc vào mục đích sử dụng cũng như cấp điện áp của hệ thống điện. Mỗi loại cột sẽ có kích thước khác nhau nhằm đảm bảo an toàn vận hành và hiệu quả truyền tải điện năng. Cụ thể như sau:

• Cột điện hạ thế (dưới 1.000V): thường có chiều cao khoảng 8 – 12 mét, được sử dụng rộng rãi trong khu dân cư, đường phố và các khu vực sinh hoạt.
• Cột điện trung thế (từ 1.000V đến 35.000V): chiều cao phổ biến từ 12 – 18 mét, thường lắp đặt tại khu công nghiệp, vùng ven đô hoặc khu vực sản xuất.
• Cột điện cao thế (trên 35.000V): có chiều cao từ 18 – 30 mét hoặc cao hơn, tùy thuộc vào điều kiện địa hình và yêu cầu kỹ thuật của từng công trình.

Bên cạnh đó, các loại cột điện siêu cao áp hoặc cột truyền tải chuyên dụng có thể đạt chiều cao trên 50 mét. Những loại cột này được thiết kế và tính toán kỹ lưỡng dựa trên khoảng cách dây dẫn, tiêu chuẩn an toàn điện và các quy chuẩn kỹ thuật quốc gia hiện hành.

Khoảng cách giữa 2 cột điện là bao nhiêu mét?

Khoảng cách giữa hai cột điện (hay còn gọi là khoảng trụ) không cố định mà được tính toán dựa trên nhiều yếu tố kỹ thuật như loại cột, tiết diện dây dẫn, điện áp truyền tải, tải trọng gió và đặc điểm địa hình. Việc xác định khoảng cách hợp lý giúp đảm bảo an toàn, giảm độ võng của dây điện và tối ưu chi phí thi công.

Khoảng cách cột điện hạ thế

Đối với lưới điện hạ áp (dưới 1.000V), khoảng cách giữa hai cột thường dao động từ 30 – 50 mét. Trong khu vực đô thị có mật độ dân cư cao, khoảng cách này có thể rút ngắn để dễ quản lý và đảm bảo mỹ quan. Ngược lại, ở vùng nông thôn hoặc địa hình thoáng, khoảng cách có thể được nới rộng tùy theo thiết kế cụ thể.

Khoảng cách cột điện trung thế

Với lưới điện trung áp (từ 6kV – 35kV), khoảng cách giữa các trụ điện thường từ 50 – 150 mét. Thông số này phụ thuộc nhiều vào đường kính dây dẫn, trọng lượng tải và độ căng của dây. Ở khu vực có gió mạnh hoặc địa hình không ổn định, các cột được bố trí dày hơn để tăng độ an toàn cho hệ thống.

Khoảng cách cột điện cao thế

Riêng đối với các tuyến điện cao thế và siêu cao áp (từ 110kV trở lên), khoảng cách giữa hai cột có thể từ 200 – 400 mét, thậm chí xa hơn 500 mét trong những khu vực địa hình bằng phẳng. Các kỹ sư sẽ tính toán tỉ mỉ theo tải trọng gió, chiều cao cột và độ võng cho phép của dây dẫn để đảm bảo ổn định lâu dài.

Tóm lại, việc xác định khoảng cách tiêu chuẩn giữa các cột điện cần tuân thủ chặt chẽ các quy định kỹ thuật của ngành điện, như TCVN 5847:1994 hoặc quy định EVN về lưới điện trên không, đồng thời xem xét yếu tố địa hình thực tế để đạt hiệu quả và độ an toàn tối ưu.

Quy định an toàn về xây dựng cột điện cao áp

Việc tuân thủ quy định an toàn khi xây dựng cột điện cao áp đóng vai trò đặc biệt quan trọng trong ngành điện lực. Nó không chỉ đảm bảo an toàn cho con người và tài sản xung quanh mà còn giúp duy trì sự ổn định, bền vững của hệ thống truyền tải điện quốc gia. Tại Việt Nam, mọi hoạt động thiết kế, thi công và vận hành cột điện cao áp đều phải tuân theo các tiêu chuẩn kỹ thuật và quy định pháp luật hiện hành.

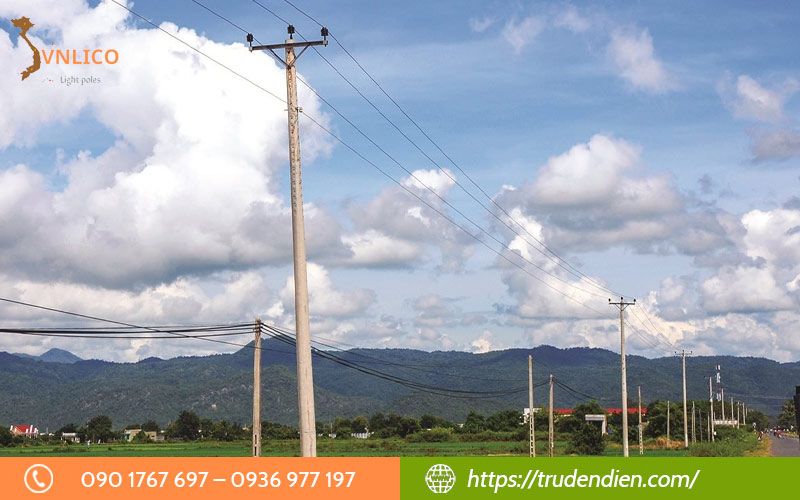

Khoảng cách an toàn

Khoảng cách giữa cột điện cao áp và các công trình dân sinh, nhà ở hoặc cây xanh phải được thiết kế theo quy chuẩn.

• Với đường dây 110kV, khoảng cách tối thiểu thường là 6 – 7 mét.
• Ở điện áp cao hơn (≥220kV), hành lang an toàn phải được mở rộng đáng kể để phòng ngừa rò điện hoặc phóng điện trong điều kiện thời tiết xấu.
  Việc duy trì khoảng cách đúng quy định giúp hạn chế nguy cơ tai nạn và đảm bảo an toàn cho khu dân cư gần đường dây.

Chiều cao và thiết kế kết cấu cột

Chiều cao của cột điện cao áp phải đủ để dây dẫn không chạm vào cây cối, công trình hay phương tiện giao thông bên dưới.

• Chiều cao tối thiểu thường từ 18 – 30 mét, tùy thuộc vào cấp điện áp, địa hình và tải trọng gió.
• Tại khu vực đồi núi hoặc sông suối, cột được thiết kế cao hơn để đảm bảo khoảng cách cách điện cần thiết.

Ngoài ra, thiết kế cột phải chịu được lực kéo dây, tải trọng gió, rung động cơ học, và được tính toán theo tiêu chuẩn TCVN 2737:2023 – Tải trọng và tác động trong thiết kế công trình.

Vật liệu và kết cấu cột

Cột điện cao áp cần được chế tạo từ vật liệu có độ bền cao, như thép mạ kẽm nhúng nóng, bê tông ly tâm dự ứng lực hoặc vật liệu composite đặc biệt.

Cấu trúc cột phải đảm bảo chống ăn mòn, chịu thời tiết khắc nghiệt, đặc biệt ở vùng ven biển hoặc khu vực có độ ẩm cao. Mỗi chi tiết, từ bulông móng đến khung giằng, đều phải đạt tiêu chuẩn cơ học và điện môi theo TCVN 5847:1994.

Dây dẫn và phụ kiện lắp đặt

Dây dẫn phải được căng đúng lực tiêu chuẩn, có độ võng phù hợp, không được quá căng (dễ đứt) hay quá chùng (gây chạm đất).

Vật liệu dây dẫn thường là nhôm lõi thép (ACSR) hoặc dây hợp kim nhôm có khả năng chịu tải tốt. Hệ thống cách điện, kẹp néo, khóa treo phải được kiểm tra định kỳ để tránh phát sinh phóng điện hoặc rò điện.

Biển cảnh báo và hệ thống bảo vệ

Tất cả cột điện cao áp đều phải gắn biển cảnh báo nguy hiểm điện giật, sơn tín hiệu an toàn và có hệ thống chống sét lan truyền, tiếp địa bảo vệ đầy đủ.

Những thiết bị này giúp giảm thiểu rủi ro khi có sét đánh hoặc quá tải đột ngột, đảm bảo vận hành ổn định của lưới điện.

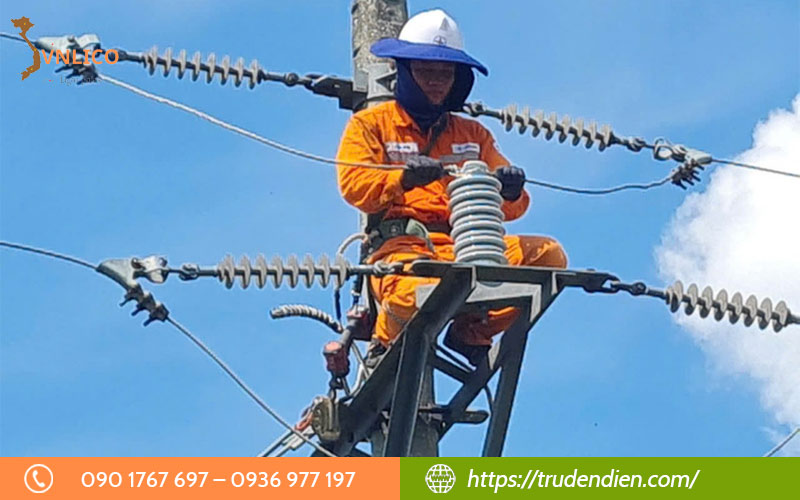

Kiểm tra, bảo dưỡng định kỳ

Theo quy định của ngành điện, mọi cột điện cao áp phải được kiểm tra và bảo trì định kỳ. Các bộ phận như cách điện, dây dẫn, móng cột, bu-lông liên kết cần được đánh giá kỹ lưỡng về độ bền, sự ăn mòn và độ ổn định kết cấu.

Việc này không chỉ giúp phát hiện sớm hư hỏng tiềm ẩn mà còn kéo dài tuổi thọ của hệ thống truyền tải.

Hành lang an toàn lưới điện cao áp

Hành lang an toàn lưới điện là vùng không gian xung quanh đường dây, trong đó nghiêm cấm xây dựng nhà cửa, trồng cây hoặc để vật cản mà chưa có sự cho phép của cơ quan quản lý điện lực.

Các quy định này được cụ thể hóa trong Nghị định 14/2014/NĐ-CP và Thông tư 31/2014/TT-BCT của Bộ Công Thương. Việc tuân thủ hành lang an toàn giúp phòng tránh nguy cơ cháy nổ, phóng điện và đảm bảo lưới điện vận hành ổn định, an toàn lâu dài.

Quy định khoảng cách an toàn phóng điện

Khoảng cách an toàn phóng điện được quy định để đảm bảo an toàn cho con người và tài sản xung quanh các công trình điện. Dưới đây là các quy định cụ thể về khoảng cách an toàn phóng điện theo tiêu chuẩn Việt Nam:

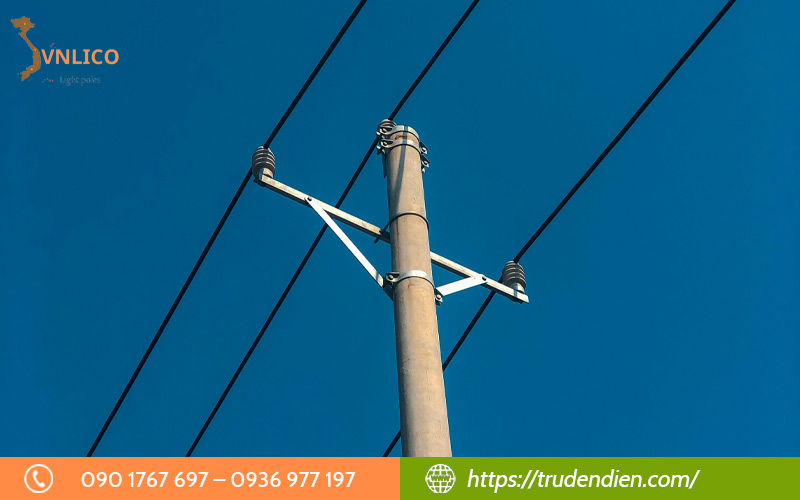

Khoảng cách an toàn phóng điện cho đường dây cao áp trên không

Mỗi cấp điện áp có yêu cầu riêng về khoảng cách cách điện theo chiều ngang và chiều dọc để đảm bảo an toàn trong quá trình vận hành.

– Đường dây 110kV:

• Khoảng cách an toàn theo chiều ngang: tối thiểu 1,5 mét
• Khoảng cách an toàn theo chiều dọc: khoảng 3,0 mét

– Đường dây 220kV:

• Khoảng cách an toàn theo chiều ngang: 3,0 mét
• Khoảng cách an toàn theo chiều dọc: 4,0 mét

– Đường dây 500kV:

• Khoảng cách an toàn theo chiều ngang: 4,5 mét
• Khoảng cách an toàn theo chiều dọc: 6,0 mét

Những con số này được xác định dựa trên mức điện áp, điều kiện khí hậu, tải trọng gió, độ võng dây dẫn và độ cao của cột điện. Khi thiết kế, kỹ sư phải tính toán sao cho dù trong tình huống bất thường (như sét đánh, dây dẫn dao động mạnh hoặc đứt dây), vẫn không xảy ra hiện tượng phóng điện nguy hiểm đến khu vực xung quanh.

Khoảng cách an toàn phóng điện cho trạm biến áp

Trong trạm biến áp, khoảng cách giữa các phần dẫn điện và vị trí làm việc của công nhân phải được đảm bảo theo quy chuẩn để phòng ngừa phóng điện.

• Trạm biến áp 110kV: Khoảng cách tối thiểu từ phần dẫn điện đến nơi làm việc là 1,5 mét
• Trạm biến áp 220kV: Khoảng cách tối thiểu là 3,0 mét
• Trạm biến áp 500kV: Khoảng cách tối thiểu là 5,0 mét

Ngoài ra, tại các trạm, còn phải có hàng rào cách ly, biển cảnh báo nguy hiểm và hệ thống tiếp địa an toàn, giúp ngăn chặn tiếp xúc trực tiếp với dòng điện cao áp.

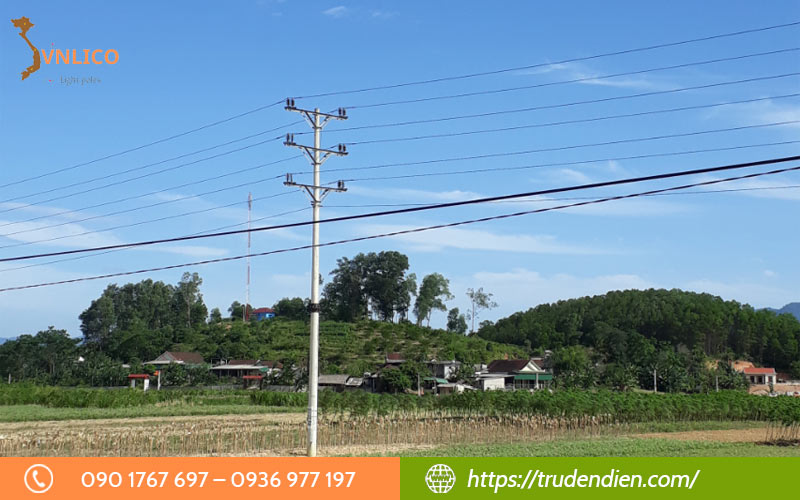

Khoảng cách an toàn cho các công trình xây dựng

Đối với các công trình nhà ở, nhà xưởng, cầu đường hoặc cây trồng nằm gần đường dây cao áp, cần tuân thủ nghiêm ngặt khoảng cách cách điện tối thiểu sau:

• Đường dây 110kV: ít nhất 6,0 mét
• Đường dây 220kV: ít nhất 7,0 mét
• Đường dây 500kV: ít nhất 8,0 mét

Việc giữ khoảng cách an toàn này giúp tránh hiện tượng phóng điện hồ quang, đồng thời đảm bảo an toàn khi có sự cố như đứt dây hoặc dao động do gió bão.

Quy định về hành lang an toàn lưới điện

Hành lang an toàn lưới điện là vùng không gian bảo vệ dọc theo đường dây cao áp, được thiết lập dựa trên khoảng cách phóng điện an toàn.
Trong phạm vi hành lang này:

• Không được xây dựng nhà cửa, công trình kiên cố;
• Không trồng cây cao vượt quá giới hạn cho phép;
• Không đặt biển quảng cáo, vật thể kim loại hoặc thiết bị dễ cháy nổ.

Các quy định này được hướng dẫn chi tiết trong Nghị định 14/2014/NĐ-CP và Thông tư 31/2014/TT-BCT của Bộ Công Thương. Việc tuân thủ hành lang bảo vệ lưới điện không chỉ là yêu cầu pháp lý mà còn giúp ngăn ngừa các tai nạn điện đáng tiếc.

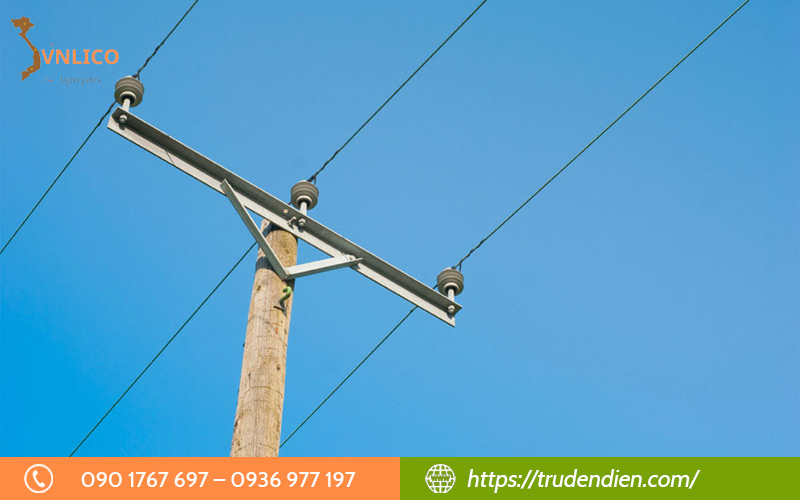

Vì sao cần chọn đúng chiều cao cột điện?

Việc lựa chọn đúng chiều cao cột điện là yếu tố quan trọng, ảnh hưởng trực tiếp đến độ an toàn, hiệu quả sử dụng và tuổi thọ của toàn bộ hệ thống điện. Nếu thiết kế không phù hợp, công trình có thể gặp nhiều rủi ro và phát sinh chi phí không cần thiết.

Chiều cao cột điện quyết định khoảng cách an toàn giữa dây dẫn và mặt đất, giúp hạn chế nguy cơ va chạm, chập điện hoặc tai nạn trong quá trình vận hành. Bên cạnh đó, với hệ thống chiếu sáng, chiều cao hợp lý sẽ giúp phân bố ánh sáng đồng đều, tránh tình trạng quá tối hoặc lãng phí điện năng.

Ngoài ra, việc lựa chọn đúng kích thước còn giúp đảm bảo khả năng chịu lực trước gió bão và điều kiện thời tiết, đặc biệt tại những khu vực có môi trường khắc nghiệt. Một hệ thống được thiết kế chuẩn sẽ hoạt động ổn định hơn, giảm thiểu hư hỏng và chi phí bảo trì.

Tuân thủ đúng chiều cao theo tiêu chuẩn kỹ thuật còn giúp đáp ứng quy định của ngành điện, tránh các vấn đề liên quan đến kiểm định và nghiệm thu công trình.

Tóm lại, chọn đúng chiều cao cột điện không chỉ giúp đảm bảo an toàn mà còn tối ưu hiệu quả đầu tư và vận hành lâu dài.

FAQ – Câu hỏi thường gặp

Chiều cao cột điện phụ thuộc vào yếu tố nào?

Chiều cao cột điện được xác định dựa trên nhiều yếu tố như: cấp điện áp, mục đích sử dụng, địa hình lắp đặt, khoảng cách an toàn điện và tiêu chuẩn kỹ thuật.

Cột điện càng cao có càng tốt không?

Không hẳn. Cột điện cần được thiết kế với chiều cao phù hợp. Nếu quá cao sẽ làm tăng chi phí và giảm hiệu quả, trong khi quá thấp có thể gây mất an toàn và không đáp ứng yêu cầu kỹ thuật.

Cột điện cao thế tối đa bao nhiêu mét?

Đối với hệ thống truyền tải điện cao thế và siêu cao áp, cột điện có thể cao từ 30m – 50m hoặc hơn, được thiết kế theo tiêu chuẩn nghiêm ngặt để đảm bảo an toàn.
