Tổng hợp 99+ bản vẽ cột đèn giao thông mới 2026

Trong hệ thống hạ tầng đô thị hiện đại, hệ thống đèn tín hiệu đóng vai trò như “người điều khiển giao thông” thầm lặng, đảm bảo an toàn và giảm thiểu ùn tắc. Để xây dựng một hệ thống vận hành trơn tru, bước đầu tiên và quan trọng nhất chính là thiết kế bản vẽ cột đèn giao thông. Bài viết dưới đây VNLICO sẽ cung cấp cho bạn cái nhìn toàn diện, tổng hợp các mẫu bản vẽ mới nhất và những quy chuẩn kỹ thuật không thể bỏ qua.

Tầm quan trọng của bản vẽ cột đèn giao thông

Trong các dự án hạ tầng giao thông hiện nay, việc thiết kế và thi công không thể dựa vào kinh nghiệm cảm tính mà cần tuân thủ chặt chẽ theo hồ sơ kỹ thuật. Chính vì vậy, bản vẽ cột đèn giao thông được xem là tài liệu quan trọng giúp định hướng toàn bộ quá trình sản xuất, lắp đặt và vận hành hệ thống tín hiệu giao thông một cách đồng bộ, an toàn và hiệu quả.

Bản vẽ kỹ thuật thể hiện đầy đủ các thông số về kết cấu chịu lực, kích thước thân cột, tay vươn, móng cột và vị trí lắp đặt. Nhờ đó, cột đèn có khả năng chịu được tác động của môi trường như mưa bão, gió lớn hay rung chấn trong quá trình sử dụng, góp phần đảm bảo an toàn cho phương tiện và người tham gia giao thông. Đồng thời, chiều cao và góc bố trí đèn tín hiệu cũng được tính toán hợp lý để người điều khiển phương tiện dễ dàng quan sát từ nhiều hướng khác nhau.

Ngoài vai trò kỹ thuật, bản vẽ trụ đèn tín hiệu giao thông còn là cơ sở quan trọng phục vụ công tác phê duyệt, giám sát và nghiệm thu công trình. Việc tính toán chính xác vật tư như thép, bulong móng, bản mã hay khối lượng bê tông cũng giúp chủ đầu tư kiểm soát tốt ngân sách, hạn chế phát sinh chi phí và tối ưu hiệu quả triển khai dự án.

Xem thêm: Cột đèn giao thông có bao nhiêu màu?

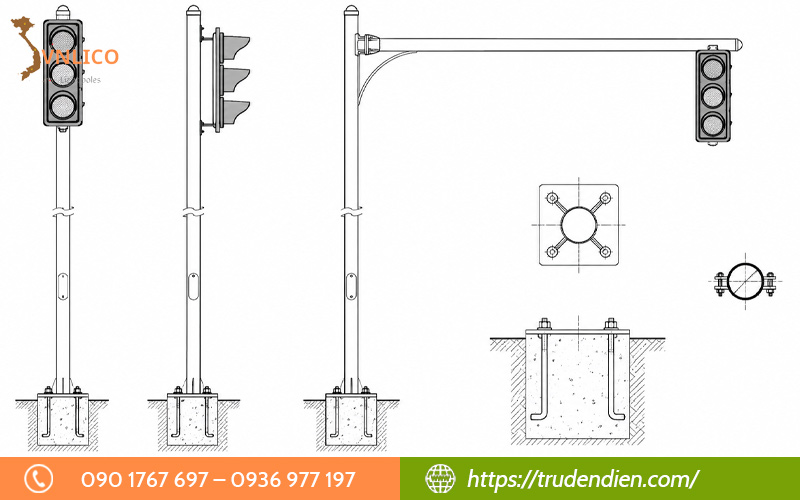

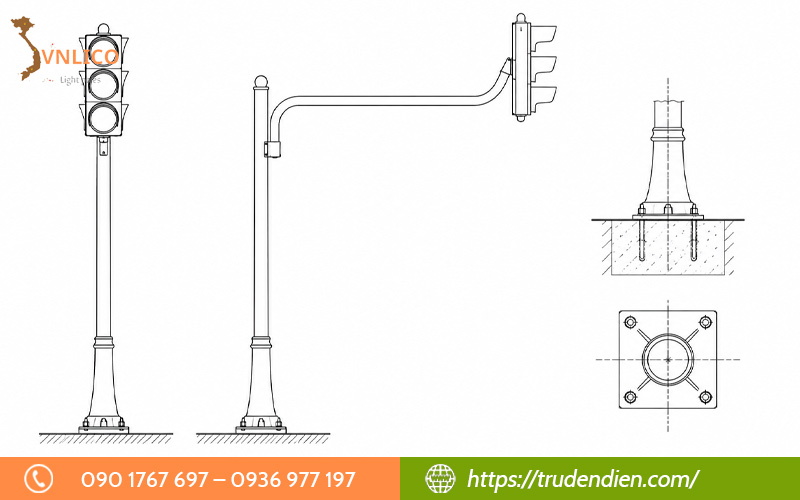

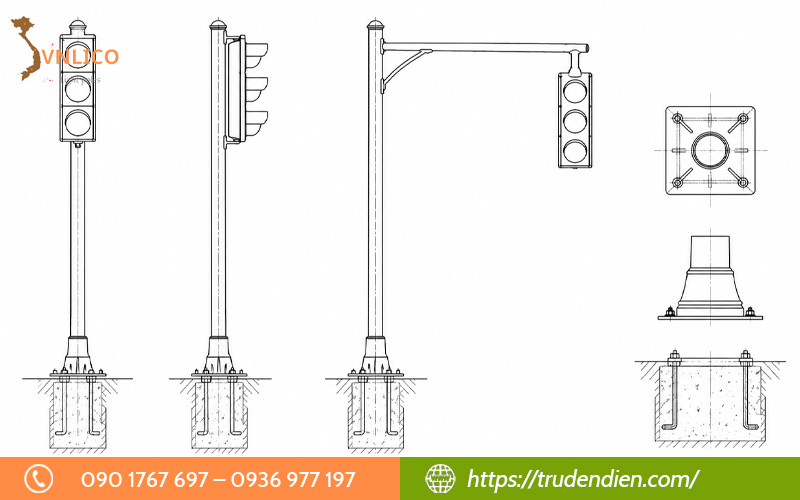

Tổng hợp 99+ bản vẽ cột đèn tín hiệu giao thông mới nhất 2026

Quy chuẩn thiết kế và thông số kỹ thuật cần lưu ý

Khi thiết kế hoặc thẩm định bản vẽ cột đèn giao thông, các kỹ sư bắt buộc phải tuân thủ Quy chuẩn kỹ thuật quốc gia về báo hiệu đường bộ (QCVN 41) cùng các tiêu chuẩn chuyên ngành hiện hành. Dưới đây là các thông số cốt lõi:

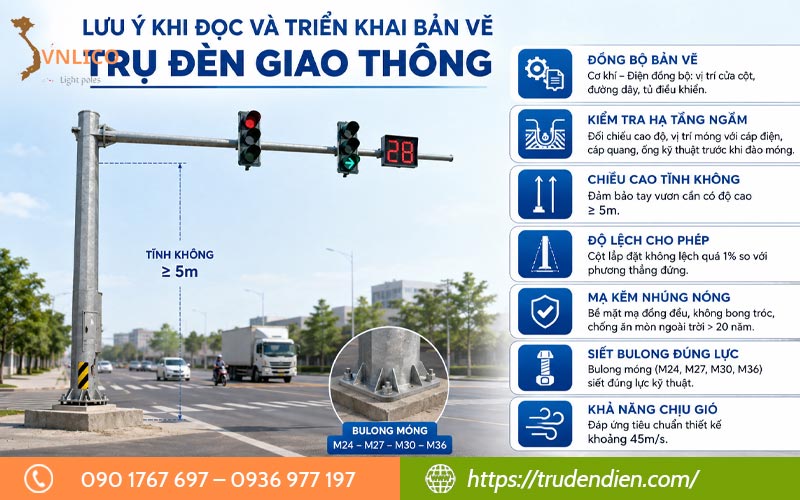

Lưu ý khi đọc và triển khai bản vẽ trụ đèn giao thông

Khi triển khai thi công từ bản vẽ cột đèn giao thông ra thực tế, đơn vị kỹ thuật cần kiểm tra kỹ các thông số và điều kiện công trình nhằm đảm bảo hệ thống hoạt động ổn định, an toàn và đúng tiêu chuẩn thiết kế. Dưới đây là những lưu ý quan trọng cần quan tâm:

• Kiểm tra sự đồng bộ giữa bản vẽ cơ khí và bản vẽ điện để đảm bảo vị trí cửa cột, đường dây cấp nguồn và tủ điều khiển được bố trí chính xác, tránh phát sinh lỗi khi thi công.
• Đối chiếu cao độ thực tế và vị trí móng cột với hệ thống hạ tầng ngầm như cáp điện, cáp quang hoặc đường ống kỹ thuật trước khi đào móng và lắp đặt.
• Chiều cao tĩnh không của tay vươn cần đảm bảo từ ≥ 5m nhằm tránh va chạm với các phương tiện có tải trọng và chiều cao lớn lưu thông bên dưới.
• Độ lệch cho phép của cột sau khi lắp đặt không vượt quá 1% so với phương thẳng đứng để đảm bảo tính ổn định và thẩm mỹ công trình.
• Kiểm tra lớp mạ kẽm nhúng nóng trên thân cột và tay vươn. Bề mặt mạ phải đồng đều, không bong tróc, đảm bảo khả năng chống ăn mòn ngoài trời trên 20 năm.
• Các bulong móng như M24, M27, M30 hoặc M36 cần được siết đúng lực kỹ thuật theo yêu cầu trên bản vẽ để tăng khả năng chịu tải và chống rung lắc.
• Khả năng chịu gió của cột cần đáp ứng tiêu chuẩn thiết kế khoảng 45m/s nhằm đảm bảo an toàn trong điều kiện thời tiết mưa bão hoặc áp lực gió lớn.

Tìm hiểu ngay: Cột đèn tín hiệu giao thông chất lượng cao, chuẩn kỹ thuật

Bản vẽ cột đèn giao thông đóng vai trò quan trọng trong việc đảm bảo chất lượng, độ an toàn và tính đồng bộ cho toàn bộ hệ thống tín hiệu giao thông. Nếu bạn đang cần tư vấn thiết kế, gia công hoặc tham khảo các mẫu bản vẽ cột đèn giao thông mới nhất, hãy liên hệ VNLICO ngay qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được hỗ trợ nhanh chóng.
