Bản vẽ cột đèn chiếu sáng, trụ đèn chiếu sáng năm 2026

Việc sở hữu bản vẽ cột đèn chiếu sáng chuẩn kỹ thuật là yếu tố quyết định đến độ an toàn, độ bền và hiệu quả vận hành của toàn bộ hệ thống chiếu sáng công cộng. Tuy nhiên, không phải ai cũng hiểu rõ bản vẽ cần có những gì? Tiêu chuẩn ra sao? Làm thế nào để lựa chọn đúng hồ sơ phù hợp với công trình? Bài viết hôm nay, VNLICO sẽ giúp bạn nắm trọn các thông tin quan trọng nhất về bản vẽ thiết kế cột đèn, giúp quá trình thiết kế – thi công diễn ra chính xác và tối ưu chi phí.

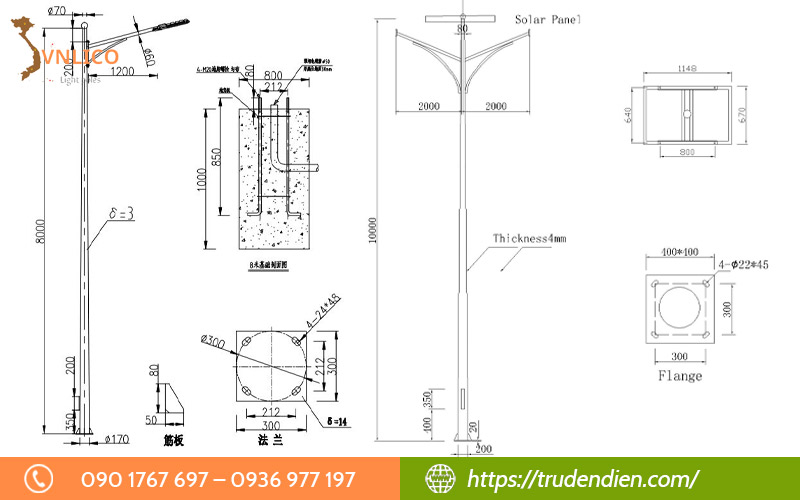

Giới thiệu về bản vẽ cột đèn chiếu sáng

Bản vẽ cột đèn chiếu sáng là tài liệu kỹ thuật mô tả đầy đủ cấu tạo, kích thước, vật liệu và các yêu cầu lắp đặt của từng loại cột đèn trong hệ thống chiếu sáng công cộng. Đây được xem là “bộ khung” quan trọng giúp kỹ sư, nhà thầu và chủ đầu tư hình dung chính xác hình dáng, thông số và cách thức thi công của trụ đèn chiếu sáng trước khi triển khai thực tế.

Một bản vẽ chuẩn thường bao gồm mặt đứng, mặt cắt, chi tiết thân cột – đế cột – móng cột, sơ đồ bố trí bu lông, thông số điện và các ghi chú kỹ thuật kèm theo. Nhờ có bản vẽ, quá trình thiết kế – sản xuất – lắp đặt trở nên đồng bộ, hạn chế sai số và đảm bảo công trình vận hành an toàn lâu dài.

Trong bối cảnh các dự án chiếu sáng ngày càng yêu cầu độ chính xác cao, bản vẽ trụ đèn chiếu sáng đóng vai trò như tài liệu bắt buộc, giúp tối ưu thời gian thi công, kiểm soát chất lượng và nâng cao hiệu quả đầu tư.

Xem thêm: Tiêu chuẩn thiết kế chiếu sáng đường phố mới nhất 2026

Mục đích của bản vẽ cột đèn chiếu sáng

Bản vẽ cột đèn chiếu sáng được tạo ra nhằm đảm bảo toàn bộ quá trình thiết kế, sản xuất và thi công cột đèn diễn ra chính xác, an toàn và đồng bộ. Cụ thể, bản vẽ giúp:

• Định hướng thiết kế và lựa chọn cấu hình phù hợp: Thông qua bản vẽ, kỹ sư và chủ đầu tư có thể xác định đúng loại cột, chiều cao, đường kính, độ dày, kiểu cần đèn chiếu sáng và vật liệu tương ứng với nhu cầu chiếu sáng của từng khu vực như đường phố, sân vườn, khu đô thị hay nhà xưởng.
• Đảm bảo thi công đúng kỹ thuật: Bản vẽ thể hiện chi tiết cấu tạo thân cột, móng cột, bu lông neo và các thông số điện, giúp đội thi công lắp đặt chuẩn xác, tránh sai lệch kích thước và giảm thiểu rủi ro trong quá trình sử dụng.
• Hỗ trợ tính toán, dự toán và kiểm soát chi phí: Dựa vào thông số trong bản vẽ, nhà thầu có thể dễ dàng lên bảng vật tư, khối lượng và chi phí nhân công. Điều này giúp việc lập dự toán minh bạch, tiết kiệm và chủ động hơn.
• Là cơ sở nghiệm thu và bàn giao công trình: Bản vẽ đóng vai trò như tài liệu pháp lý để nghiệm thu khối lượng, kiểm tra chất lượng và đối chiếu xem công trình thi công có đúng với thiết kế ban đầu hay không.
• Đảm bảo an toàn vận hành lâu dài: Nhờ thể hiện rõ tiêu chuẩn, tải trọng gió và yêu cầu kết cấu, bản vẽ giúp đảm bảo cột đèn đạt độ ổn định, chống lật và duy trì tuổi thọ cao trong suốt quá trình sử dụng.

Chức năng của bản vẽ cột đèn chiếu sáng

Bản vẽ trụ đèn chiếu sáng không chỉ là tài liệu mô tả kỹ thuật mà còn đóng vai trò như công cụ quan trọng trong toàn bộ vòng đời của một dự án chiếu sáng. Những chức năng chính bao gồm:

• Thể hiện chính xác cấu tạo và thông số kỹ thuật
• Hỗ trợ giao tiếp giữa các bên thiết kế – sản xuất – thi công
• Là cơ sở để kiểm tra và phê duyệt kỹ thuật
• Hỗ trợ sản xuất và gia công chính xác
• Là tài liệu quan trọng trong quá trình nghiệm thu

Tìm hiểu thêm: Tiêu chuẩn ánh sáng nhà xưởng công nghiệp mới nhất

Đối tượng sử dụng bản vẽ cột đèn chiếu sáng

Bản vẽ trụ đèn đường là tài liệu quan trọng được sử dụng bởi nhiều đối tượng trong chu trình thiết kế – sản xuất – thi công của một dự án chiếu sáng. Dưới đây là những nhóm người dùng chính:

• Kỹ sư thiết kế chiếu sáng – hạ tầng
• Chủ đầu tư và đơn vị tư vấn giám sát
• Nhà máy sản xuất cột đèn
• Đơn vị thi công – lắp đặt
• Đơn vị kiểm định – nghiệm thu

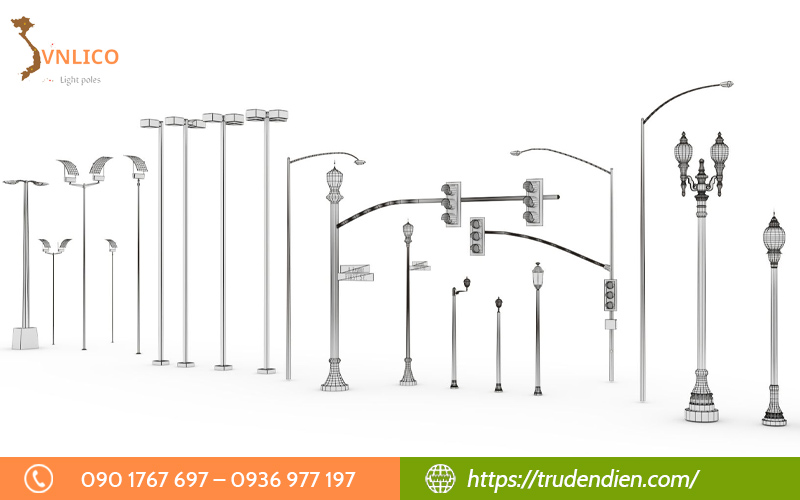

Ứng dụng thực tế của bản vẽ cột đèn chiếu sáng

Bản vẽ cột đèn chiếu sáng được sử dụng rộng rãi trong nhiều hạng mục hạ tầng và công trình dân dụng, giúp đảm bảo hệ thống chiếu sáng hoạt động hiệu quả, an toàn và đúng tiêu chuẩn. Một số ứng dụng tiêu biểu gồm:

• Thiết kế và thi công chiếu sáng đường phố
• Chiếu sáng khu đô thị – khu dân cư
• Lắp đặt chiếu sáng sân vườn, tiểu cảnh và cảnh quan
• Chiếu sáng công nghiệp – bãi xe – nhà máy
• Công trình giao thông và đô thị thông minh

Tìm hiểu kích thước và các kết cấu của bản vẽ trụ đèn

Trong bản vẽ trụ đèn chiếu sáng, các thông tin về kích thước và kết cấu rất quan trọng để hiểu rõ hình dáng và cấu tạo của trụ đèn. Những yếu tố này bao gồm chiều cao, đường kính và các yếu tố kỹ thuật khác, giúp bạn hình dung và đánh giá cấu trúc của trụ đèn cao áp.

Đặc điểm kết cấu của cột chiếu sáng

– Thân cột

• Vật liệu: Cột đèn có thể được làm từ thép, bê tông, composite, và mỗi loại vật liệu ảnh hưởng đến cả tính kỹ thuật và thẩm mỹ của cột.
• Yếu tố thiết kế: Việc chọn vật liệu phụ thuộc vào môi trường sử dụng và các yêu cầu thiết kế cụ thể.

– Phần đầu

• Mặt bích: Có vai trò quan trọng trong việc kết nối đầu cột với thân cột và ảnh hưởng đến hình thức bên ngoài.
• Chân đèn: Đảm bảo việc lắp đặt ánh sáng được phân bố đồng đều và hiệu quả.

– Tính chống sét

• Tầm quan trọng: Bảo vệ cột đèn khỏi sét đánh, đảm bảo sự ổn định và bền vững của hệ thống chiếu sáng.
• Thách thức kỹ thuật: Tích hợp tính năng chống sét đòi hỏi sự chú ý đến các vấn đề kỹ thuật và an toàn.

Kích thước cột đèn

• Thông số kỹ thuật chi tiết: Bao gồm chiều cao cột, đường kính cột, đường kính đui đèn, trọng lượng cột, vật liệu cột, khả năng chịu lực và chống sét.
• Chiều cao cột và phân bố ánh sáng: Chiều cao cột ảnh hưởng đến khả năng phân bố ánh sáng và tầm nhìn toàn cảnh.
• Đường kính xi lanh và giá đỡ đèn: Đường kính của cột và giá đỡ đèn không chỉ có tác dụng thẩm mỹ mà còn ảnh hưởng đến kết cấu tổng thể.
• Trọng lượng cột và độ an toàn: Trọng lượng cột có vai trò quan trọng trong việc đảm bảo sự ổn định và an toàn của cấu trúc.

Có thể bạn quan tâm: Tổng hợp các giải pháp chống ăn mòn cột đèn cao áp hiệu quả

Cách hoàn thiện của bản vẽ cột đèn tại VNLICO

Dưới đây là quy trình hoàn thiện bản vẽ cột đèn tại VNLICO, nơi công nghệ tiên tiến và sự tỉ mỉ trong từng bước được kết hợp để đảm bảo chất lượng và độ chính xác tuyệt đối.

Sử dụng các phần mềm thiết kế một cách chuyên nghiệp

Tại VNLICO, chúng tôi sử dụng các phần mềm thiết kế tiên tiến như AutoCAD và SolidWorks để tạo ra bản vẽ cột đèn. Các phần mềm này cung cấp tính linh hoạt và khả năng thiết kế tối ưu, đảm bảo độ chính xác cao trong từng chi tiết của cột đèn. Nhờ đó, sản phẩm cuối cùng luôn đạt chất lượng tốt nhất.

Kiểm tra và xem xét bản vẽ

Quá trình kiểm tra và xem xét bản vẽ là một bước quan trọng trong việc hoàn thiện thiết kế. Chúng tôi tiến hành rà soát từng chi tiết trên bản vẽ để đảm bảo tất cả các thông số kỹ thuật đều đáp ứng các yêu cầu và tiêu chuẩn chất lượng. Quy trình này giúp loại bỏ những sai sót và đảm bảo sản phẩm cuối cùng hoạt động hiệu quả.

Nhận lời khuyên chuyên nghiệp từ một số chuyên gia

Chúng tôi hợp tác chặt chẽ với một đội ngũ chuyên gia để thu thập ý kiến và nhận xét chuyên môn. Quy trình này không chỉ giúp xác nhận tính khả thi về mặt kỹ thuật mà còn đảm bảo rằng các bản vẽ tuân thủ các tiêu chuẩn an toàn. Việc tương tác nội bộ giữa các chuyên gia giúp tối ưu hóa thiết kế và đảm bảo sản phẩm đáp ứng mọi yêu cầu của khách hàng.

Kết hợp tất cả các phương pháp này, VNLICO mang đến quy trình hoàn thiện bản vẽ cột đèn chất lượng cao, tạo ra sản phẩm vững chắc và đáng tin cậy, đáp ứng mọi yêu cầu của khách hàng.

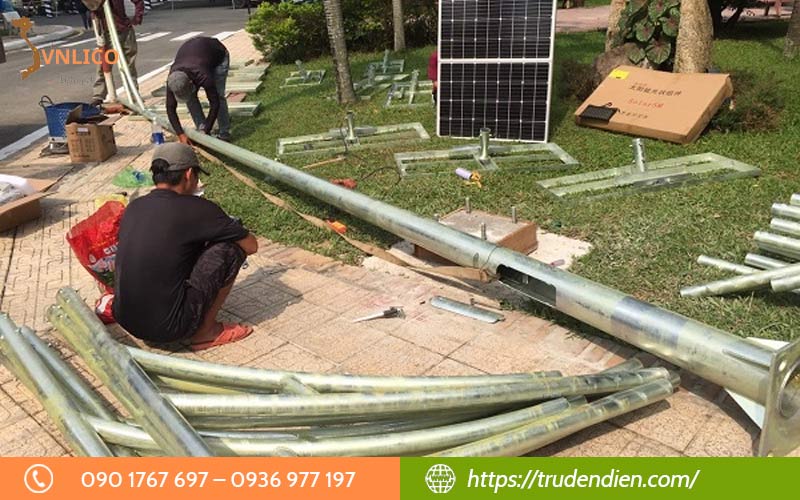

Quy trình lắp đặt và thi công cột đèn tại VNLICO

Việc thi công cột đèn chiếu sáng đòi hỏi độ chính xác cao và tuân thủ đúng chuẩn kỹ thuật. Tại VNLICO, quy trình được triển khai bài bản theo các bước dưới đây để đảm bảo chất lượng và độ an toàn tối đa cho công trình.

Bước 1: Chuẩn bị mặt bằng

Tiến hành khảo sát, đo đạc và san lấp khu vực thi công.

Đảm bảo nền đất bằng phẳng, ổn định và sẵn sàng cho quá trình lắp đặt móng cột.

Bước 2: Đào hố móng

Đào hố móng theo đúng kích thước và độ sâu quy định trong bản vẽ.

Công đoạn này yêu cầu kiểm tra kỹ lưỡng để bảo đảm độ vững và khả năng chịu lực của móng cột.

Bước 3: Lắp đặt đế móng và bu lông neo

Đặt đế móng và hệ thống bu lông đúng vị trí, đúng cao độ và cân chỉnh chuẩn xác.

Đế móng là nền tảng quyết định độ ổn định và tuổi thọ của toàn bộ cột đèn.

Bước 4: Dựng và cố định cột đèn

Dùng thiết bị chuyên dụng để dựng cột và lắp vào bu lông móng.

Kiểm tra độ thẳng đứng và cố định cột chắc chắn nhằm đảm bảo an toàn trong quá trình vận hành.

Bước 5: Lắp đặt bộ đèn và đấu nối điện

Gắn bộ đèn LED chiếu sáng, cần đèn chiếu sáng và các phụ kiện theo đúng thông số kỹ thuật.

Thực hiện đấu điện, kiểm tra hệ thống bảo vệ và đảm bảo thiết bị hoạt động ổn định.

Bước 6: Kiểm tra – nghiệm thu – bàn giao

Tiến hành kiểm tra toàn bộ hệ thống, vận hành thử và đo đạc thông số.

Nghiệm thu theo tiêu chuẩn an toàn, sau đó bàn giao công trình cho chủ đầu tư.

Tham khảo một số bản vẽ cột đèn chiếu sáng tại VNLICO

Để hiểu rõ hơn về các loại cột đèn và thiết kế chiếu sáng tại VNLICO, bạn có thể tham khảo các bản vẽ dưới đây:

Sơ đồ cột đèn đường

• Cột đèn cao 12m: Thép mạ kẽm nhúng nóng, sử dụng bóng đèn cao áp.
• Cột đèn cao 15m: Bê tông cốt thép, sử dụng đèn LED.

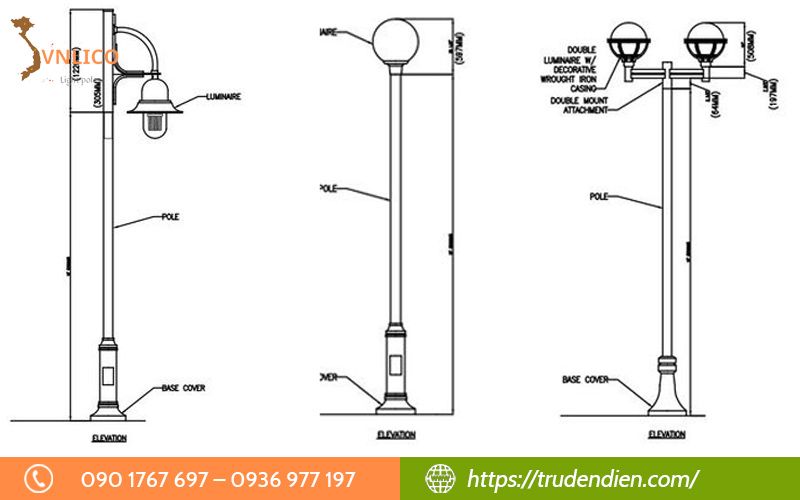

Sơ đồ cột đèn công viên

• Cột đèn cao 8m: Composite, sử dụng đèn treo.
• Cột đèn cao 10m: Thép, sử dụng đèn downlight.

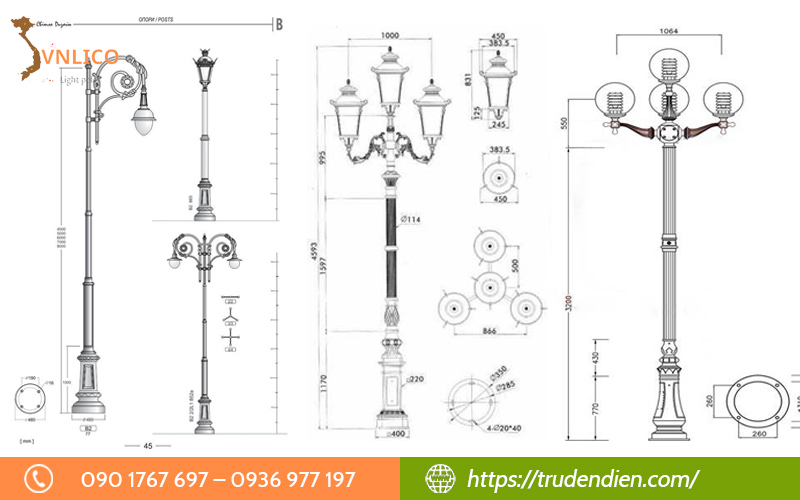

Bản vẽ cột đèn sân vườn

• Cột đèn cao 6m: Nhôm, sử dụng đèn pha.
• Cột đèn cao 7m: Gỗ, sử dụng đèn LED âm đất.

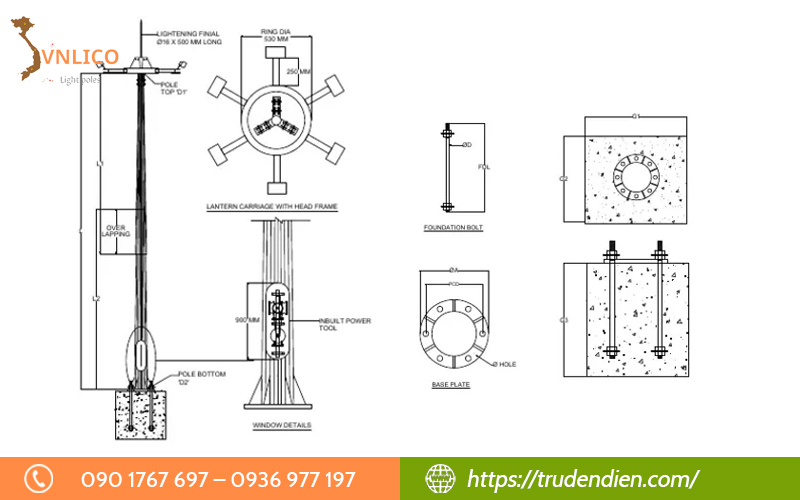

Sơ đồ cột chiếu sáng nhà xưởng

• Cột đèn cao 10m: Thép, sử dụng đèn pha.
• Cột Đèn cao 12m: Bê tông cốt thép, sử dụng đèn LED.

Sơ đồ cột đèn khu công nghiệp

• Cột đèn cao 15m: Thép mạ kẽm nhúng nóng, trang bị đèn cao áp.
• Cột đèn cao 20m: Bê tông cốt thép, sử dụng đèn LED.

Những điều bạn cần nhớ khi tham khảo bản vẽ cột đèn

Khi nghiên cứu bất kỳ bản vẽ kỹ thuật nào, đặc biệt là bản vẽ cột đèn chiếu sáng, việc nắm rõ một số điểm mấu chốt sẽ giúp bạn đánh giá chính xác, lựa chọn đúng mẫu cột và hạn chế sai sót trong quá trình triển khai thực tế. Dưới đây là những yếu tố bạn cần đặc biệt quan tâm:

• Xác định đúng loại cột và mục đích sử dụng: Trước khi phân tích bản vẽ, hãy làm rõ loại cột được dùng cho khu vực nào (đường phố, khu đô thị, sân vườn…) để tránh chọn sai thông số kỹ thuật.
• Đối chiếu và so sánh nhiều bản vẽ: Tham khảo nhiều mẫu bản vẽ với kích thước, kết cấu và kiểu dáng khác nhau sẽ giúp bạn tìm được phương án phù hợp nhất với yêu cầu dự án.
• Tham khảo ý kiến chuyên gia kỹ thuật: Nhờ sự hỗ trợ từ các kỹ sư hoặc đơn vị uy tín giúp bạn kiểm tra tính chính xác, độ bền kết cấu và sự phù hợp của bản vẽ với điều kiện thi công.
• So sánh với tiêu chuẩn và điều kiện thực tế: Đối chiếu bản vẽ với các tiêu chuẩn hiện hành (TCVN, tiêu chuẩn chiếu sáng đô thị…) đồng thời khảo sát thực địa để đảm bảo bản vẽ khả thi và hiệu quả khi xây dựng.
• Kiểm tra đầy đủ chi tiết cấu tạo: Lưu ý kiểm tra kỹ các thông số như độ dày thân cột, kích thước bản đáy, bulong móng, chiều cao lắp đặt… nhằm đảm bảo tính đồng bộ và an toàn.
• Xem xét yếu tố thẩm mỹ và sự đồng bộ của tuyến đường: Với các khu đô thị hoặc công trình cảnh quan, bản vẽ cần phù hợp phong cách thiết kế chung để đảm bảo tính hài hòa và đồng bộ.

FAQ – Câu hỏi thường gặp

Bản vẽ cột đèn chiếu sáng gồm những nội dung gì?

Bản vẽ thường bao gồm bản vẽ tổng thể, bản vẽ chi tiết cấu tạo (thân cột, cần đèn, mặt bích), bản vẽ móng và bu lông neo, cùng sơ đồ lắp đặt và đấu nối điện.

Bản vẽ cột đèn chiếu sáng có bắt buộc theo tiêu chuẩn không?

Có. Bản vẽ cần tuân theo các tiêu chuẩn kỹ thuật như TCVN để đảm bảo độ bền, khả năng chịu lực và an toàn trong quá trình sử dụng.

Có thể yêu cầu thiết kế bản vẽ cột đèn theo nhu cầu riêng không?

Hoàn toàn có thể. Các đơn vị sản xuất như VNLICO hỗ trợ thiết kế bản vẽ theo yêu cầu về chiều cao, kiểu dáng, tải trọng và điều kiện lắp đặt.

Khi mua cột đèn có được cung cấp bản vẽ không?

Thông thường, khách hàng sẽ được cung cấp bản vẽ tiêu chuẩn miễn phí khi đặt hàng để phục vụ thi công và lắp đặt.

Trên đây là những thông tin quan trọng giúp bạn hiểu rõ hơn về bản vẽ cột đèn chiếu sáng và các yếu tố cần xem xét khi triển khai dự án. Nếu bạn đang tìm kiếm bản vẽ chuẩn kỹ thuật, dễ thi công và phù hợp nhiều hạng mục công trình, chúng tôi luôn sẵn sàng đồng hành với bạn. Để được tư vấn miễn phí và nhận báo giá chi tiết, quý khách vui lòng liên hệ với VNLICO qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769!
