Dây thoát sét là gì? Nguyên lý hoạt động và cách lựa chọn

Sét đánh là hiện tượng thiên nhiên chứa nguồn năng lượng cực lớn, có thể gây ra thiệt hại nghiêm trọng về người, tài sản và công trình. Để đảm bảo an toàn, một hệ thống chống sét hoàn chỉnh cần phải tiêu tán nguồn năng lượng này một cách nhanh chóng. Trong đó, dây thoát sét giữ vai trò cầu nối quan trọng. Bài viết dưới đây VNLICO sẽ chia sẻ thông tin về dây thoát sét giúp bạn hiểu rõ và lựa chọn giải pháp phù hợp.

Tổng quan về dây thoát sét

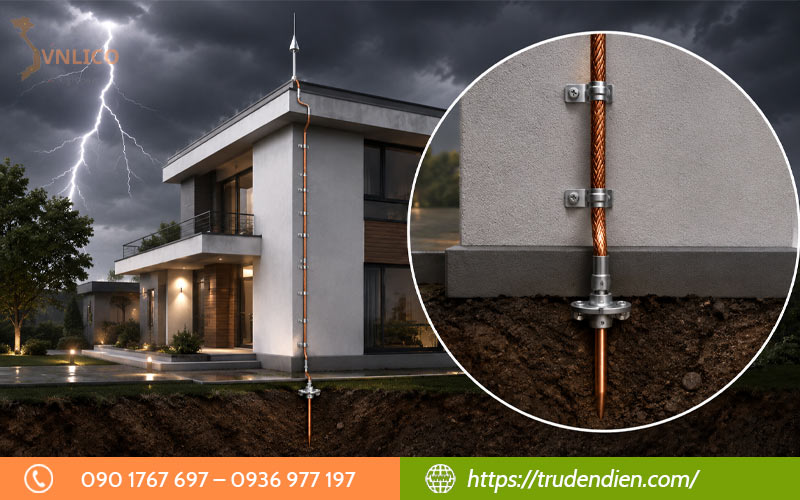

Dây thoát sét là gì?

Dây thoát sét (hay dây dẫn sét) là loại dây dẫn điện chuyên dụng, chịu được dòng điện có cường độ cực lớn. Dây được lắp đặt để kết nối trực tiếp từ kim thu sét (ở vị trí cao nhất của công trình) xuống hệ thống bãi tiếp địa nằm sâu dưới lòng đất.

Vai trò của dây thoát sét trong hệ thống chống sét

Một hệ thống chống sét gồm 3 bộ phận chính: kim thu sét, dây thoát sét và hệ thống tiếp địa. Dây thoát sét đóng vai trò làm đường dẫn an toàn với các nhiệm vụ:

• Dẫn truyền dòng năng lượng lớn: Vận chuyển an toàn dòng điện sét (từ hàng chục đến hàng trăm nghìn Ampe) xuống đất trong thời gian cực ngắn.
• Bảo vệ kết cấu kiến trúc: Ngăn chặn dòng điện sét lan truyền tự do gây cháy nổ, nứt vỡ bê tông hoặc hư hỏng khung thép của tòa nhà.
• An toàn cho thiết bị điện & con người: Giảm thiểu nguy cơ phóng điện ngang và triệt tiêu hiện tượng quá áp đột ngột trong mạng điện nội bộ.

Cấu tạo của dây thoát sét

Cấu tạo cơ bản của dây thoát sét bao gồm các thành phần:

• Lõi dẫn điện: Là bộ phận quan trọng, thường được làm từ đồng nguyên chất (độ tinh khiết trên 99.9%) hoặc thép mạ kẽm. Lõi có thể ở dạng dây đơn sợi dệt/dẹt hoặc bện từ nhiều sợi nhỏ xoắn lại để tăng khả năng chịu lực và độ linh hoạt khi thi công.
• Lớp cách điện & bảo vệ vỏ ngoài: Tùy từng loại dây, lớp vỏ này thường làm bằng nhựa PVC hoặc XLPE chịu nhiệt cao, giúp chống tia UV, ngăn ngừa rò rỉ điện và hạn chế sự ăn mòn từ môi trường.
• Lớp chống nhiễu (dành riêng cho cáp chống nhiễu): Bao gồm các lớp đệm cách ly và băng kim loại nhằm hạn chế hiện tượng cảm ứng điện từ và chống phóng điện ngang sang các vật thể kim loại lân cận.

Nguyên lý hoạt động của dây dẫn thoát sét

Nguyên lý hoạt động của dây thoát sét dựa trên việc tạo ra một đường dẫn có trở kháng thấp để dòng điện sét truyền xuống hệ thống tiếp địa. Nhờ đó, dòng sét được kiểm soát và hạn chế đi qua các kết cấu khác của công trình.

Khi xảy ra phóng điện khí quyển, kim thu sét được lắp đặt trên công trình sẽ tiếp nhận dòng điện sét. Đây là điểm đầu tiên trong quá trình bảo vệ, giúp định hướng dòng điện vào hệ thống chống sét.

Sau khi được kim thu sét tiếp nhận, dòng điện được truyền nhanh chóng qua dây thoát sét xuống phía dưới công trình. Dây dẫn được bố trí theo tuyến phù hợp, giúp tạo đường truyền liên tục và hạn chế nguy cơ phóng điện sang các bộ phận xung quanh.

Dòng điện sét được dẫn đến hệ thống tiếp địa thông qua dây thoát sét. Tại đây, dòng điện được phân tán vào đất, hoàn tất quá trình thoát sét và góp phần bảo vệ công trình, thiết bị cũng như con người.

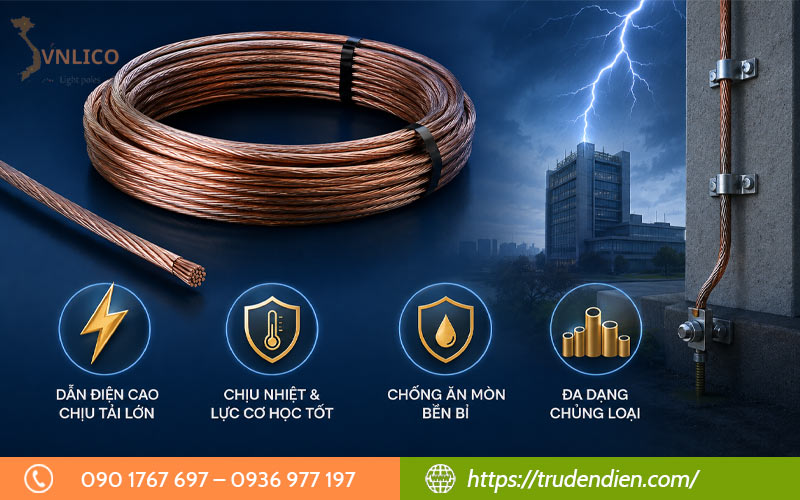

Đặc điểm nổi bật của dây thoát sét

Dây thoát sét sở hữu những đặc tính kỹ thuật vượt trội để đáp ứng các tiêu chuẩn an toàn khắt khe:

• Khả năng dẫn điện cao & chịu tải lớn: Tiết diện dây lớn (phổ biến từ 50mm² đến 120mm²) giúp dòng điện di chuyển dễ dàng mà không gây ra hiện tượng tắc nghẽn hay nóng chảy.
• Chịu nhiệt và lực cơ học tốt: Có khả năng chịu được nhiệt độ tức thời lên đến hàng nghìn độ C mà không bị đứt gãy hay biến dạng.
• Khả năng chống ăn mòn cao: Vật liệu được xử lý chống oxy hóa, dây hoạt động bền bỉ qua hàng chục năm dưới điều kiện thời tiết khắc nghiệt.
• Đa dạng về chủng loại: Được thiết kế nhiều kích thước và kết cấu khác nhau để phù hợp cho từng quy mô công trình từ dân dụng đến công nghiệp.

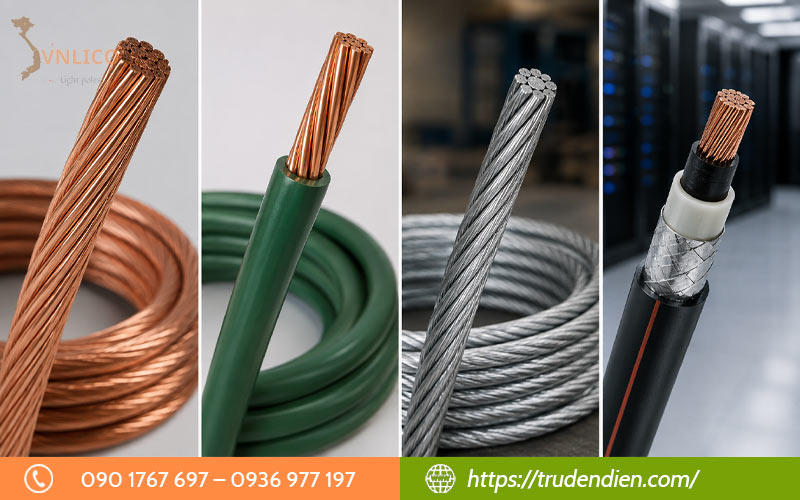

Các loại dây thoát sét phổ biến hiện nay

Tùy thuộc vào yêu cầu an toàn, ngân sách đầu tư và đặc điểm kiến trúc của từng dự án, bạn có thể tham khảo các loại dây thoát sét phổ biến dưới đây:

Dây thoát sét bằng đồng trần

Dây thoát sét bằng đồng trần là dòng sản phẩm truyền thống và được ứng dụng rộng rãi trên thị trường hiện nay nhờ cấu tạo gồm nhiều sợi đồng nguyên chất bện chặt. Lõi đồng đạt độ tinh khiết cao nên khả năng truyền dẫn điện cực kỳ vượt trội, đồng thời khả năng chịu lực kéo và hàn hóa nhiệt rất thuận tiện trong thi công.

Tuy không có lớp vỏ bọc cách điện, loại dây này vẫn đáp ứng yêu cầu thoát dòng năng lượng lớn xuống đất, đặc biệt phù hợp khi lắp đặt ngầm trong cọc tiếp địa hoặc đi trong ống gen bảo vệ.

Dây thoát sét bọc nhựa PVC / XLPE

Được cải tiến từ dây đồng trần, dây thoát sét bọc nhựa được trang bị thêm lớp vỏ bọc cách điện bằng PVC hoặc XLPE cao cấp giúp gia tăng tối đa độ an toàn cho công trình. Lớp vỏ bảo vệ này không chỉ ngăn ngừa hiệu quả hiện tượng phóng điện ngang sang các vật thể kim loại xung quanh mà còn chống chọi tốt với thời tiết, tia UV và nguy cơ ăn mòn.

Nhờ thẩm mỹ cao cùng tính an toàn vượt trội, dòng cáp này là sự lựa chọn ưu tiên hàng đầu cho các công trình dân dụng như biệt thự, nhà phố hay tòa nhà văn phòng hiện đại.

Dây thoát sét bằng thép mạ kẽm

Dây thoát sét bằng thép mạ kẽm là giải pháp tối ưu về mặt chi phí đối với các công trình có quy mô diện tích rộng lớn và yêu cầu kỹ thuật đặc thù. Sản phẩm thường ở dạng thép tròn hoặc dẹt được xử lý qua công nghệ mạ kẽm nhúng nóng, bề mặt có khả năng chống oxy hóa tuyệt vời trước tác động của môi trường khắc nghiệt.

Dù độ dẫn điện không bằng chất liệu đồng, nhưng với ưu điểm giá thành rẻ, khả năng chịu lực tốt và chống mất trộm cao, dây thép mạ kẽm được sử dụng rất phổ biến tại các nhà xưởng, trạm biến áp hay cột viễn thông.

Dây thoát sét chống nhiễu (Cáp thoát sét nhiều lớp)

Cáp thoát sét chống nhiễu đại diện cho dòng sản phẩm công nghệ cao với cấu tạo đa lớp phức tạp bao gồm lõi đồng, lớp đệm bán dẫn và vỏ bọc chịu nhiệt. Thiết kế đặc biệt này giúp triệt tiêu hiện tượng cảm ứng điện từ và chống phóng điện ra bên ngoài, đảm bảo an toàn cho toàn bộ hệ thống.

Với tính năng bảo vệ vượt trội, dòng cáp này là vật tư bắt buộc phải có tại các công trình trọng điểm chứa nhiều thiết bị điện tử nhạy cảm như trung tâm dữ liệu, bệnh viện, sân bay hay các nhà máy sản xuất hóa chất dễ cháy nổ.

Dây thoát sét được sử dụng ở đâu?

Dây thoát sét hiện diện ở hầu hết mọi loại hình công trình từ dân dụng đến công nghiệp.

• Công trình dân dụng: Nhà phố, biệt thự, nhà cao tầng, chung cư và các tòa nhà văn phòng nhằm bảo vệ an toàn cho cư dân và hệ thống thiết bị điện sinh hoạt.
• Công trình công nghiệp: Nhà xưởng, khu chế xuất, kho bãi, trung tâm kho vận (logistics) nơi chứa nhiều máy móc và dây chuyền sản xuất giá trị cao.
• Hạ tầng kỹ thuật & Viễn thông: Trạm biến áp, tháp truyền hình, cột thu phát sóng viễn thông, sân bay và các trung tâm dữ liệu.
• Công trình có nguy cơ cháy nổ cao: Kho chứa xăng dầu, kho vật liệu nổ, nhà máy hóa chất hay trạm gas.

Cách lựa chọn dây thoát sét phù hợp

Khi lựa chọn dây thoát sét, cần quan tâm đến tiết diện dây để bảo đảm khả năng dẫn dòng sét theo yêu cầu của hệ thống. Với công trình dân dụng, có thể sử dụng dây tiết diện phổ biến như M50; các công trình lớn, nhà xưởng có thể cần tiết diện cao hơn tùy thiết kế.

Chất liệu dây dẫn cũng là yếu tố quan trọng. Dây đồng có khả năng dẫn điện tốt và độ bền cao, trong khi thép mạ kẽm nhúng nóng có thể là lựa chọn phù hợp cho một số công trình có yêu cầu về chi phí và điều kiện lắp đặt.

Nên lựa chọn dây dựa trên đặc điểm kiến trúc và môi trường công trình. Với công trình dân dụng, dây có lớp bọc bảo vệ có thể giúp tăng tính thẩm mỹ và an toàn. Đối với khu vực có nhiều thiết bị điện tử, cần xem xét giải pháp chống nhiễu phù hợp.

Dây thoát sét cần đáp ứng yêu cầu kỹ thuật và tiêu chuẩn áp dụng như TCVN 9385:2012 hoặc IEC 62305. Nên ưu tiên sản phẩm có thông số rõ ràng, nguồn gốc minh bạch và phù hợp với thiết kế tổng thể của hệ thống chống sét.

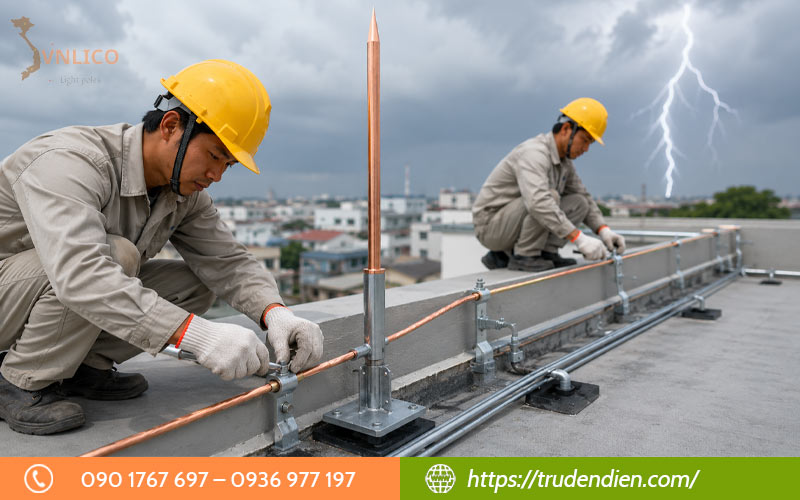

Những lưu ý khi thi công hệ thống dây thoát sét

Quá trình thi công đòi hỏi tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật:

• Đi dây theo đường thẳng nhất và ngắn nhất: Hạn chế tối đa các góc uốn cong gấp khúc để tránh hiện tượng phóng điện bề mặt và cảm ứng điện từ.
• Đảm bảo chất lượng mối nối: Sử dụng phương pháp hàn hóa nhiệt các điểm nối để giảm trở kháng tiếp xúc và chống ăn mòn.
• Giữ khoảng cách cách ly an toàn: Tránh đi dây quá gần các đường dây điện nội bộ, dây cáp viễn thông hoặc khung kim loại của tòa nhà để ngăn chặn hiện tượng phóng điện.
• Kiểm tra và đo đạc định kỳ: Định kỳ đo điện trở của toàn bộ hệ thống tiếp địa (đảm bảo giá trị ≤ 10 Ω) và kiểm tra độ chống ăn mòn của dây dẫn.

Câu hỏi thường gặp (FAQs)

Dây thoát sét nên dùng đồng hay nhôm?

Mỗi chất liệu có ưu nhược điểm riêng, nhưng đồng nguyên chất luôn được các chuyên gia khuyên dùng.

Dây đồng có độ dẫn điện cao hơn, độ bền cơ học tốt hơn và ít bị ăn mòn oxy hóa theo thời gian. Ngược lại, dây nhôm tuy có giá thành rẻ và nhẹ hơn nhưng lại dễ bị giòn gãy, oxy hóa nhanh trong không khí nồm ẩm và có nhiệt độ nóng chảy thấp hơn nhiều so với đồng khi chịu dòng điện sét lớn.

Dây thoát sét có cần đi trong ống bảo vệ không?

Lắp đặt dây thoát sét trong ống bảo vệ là giải pháp rất được khuyến khích trong thi công thực tế.

Việc lồng dây vào ống nhựa chịu lực PVC hoặc ống gen chuyên dụng giúp bảo vệ dây khỏi các tác động cơ học, ngăn ngừa hiện tượng oxy hóa từ môi trường và tăng tính thẩm mỹ cho công trình. Ngoài ra, lớp ống bảo vệ này còn tăng cường khả năng cách điện, giảm thiểu nguy cơ rò rỉ hoặc phóng điện sang các vật thể xung quanh.

Dây thoát sét có giống dây tiếp địa không?

Mặc dù đều phục vụ mục đích an toàn điện, hai loại dây này có nhiệm vụ và vị trí lắp đặt hoàn toàn khác nhau.

Dây thoát sét là đường dẫn trực tiếp nối từ kim thu sét trên mái xuống hệ thống tiếp địa để xả dòng điện thiên tai. Trong khi đó, dây tiếp địa (dây nối đất an toàn) được nối từ vỏ các thiết bị điện gia dụng hoặc tủ điện sinh hoạt xuống bãi tiếp địa nhằm triệt tiêu dòng điện rò rỉ, bảo vệ người dùng khỏi bị điện giật.

Tạm kết

Dây thoát sét giữ vai trò quan trọng trong việc bảo vệ công trình và con người khỏi tác hại của giông sét. Lựa chọn đúng chủng loại và thi công đạt chuẩn sẽ đảm bảo hệ thống chống sét vận hành an toàn, bền vững theo thời gian. Nếu còn câu hỏi nào khác về các sản phẩm tại VNLICO, vui lòng liên hệ Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được hỗ trợ nhanh chóng!
