Gân tăng cứng trụ đèn: Giải pháp gia cường hiệu quả

Gân tăng cứng trụ đèn là chi tiết gia cường kết cấu không thể thiếu trong sản xuất cột đèn thép chất lượng cao. Bộ phận này có nhiệm vụ phân tán ứng suất, chống biến dạng và tăng khả năng chịu lực cho cột đèn trong suốt quá trình sử dụng. Từ tiêu chuẩn kỹ thuật, thông số thiết kế đến quy trình gia công chuẩn xác – tất cả sẽ được VNLICO phân tích chi tiết ngay trong bài viết dưới đây.

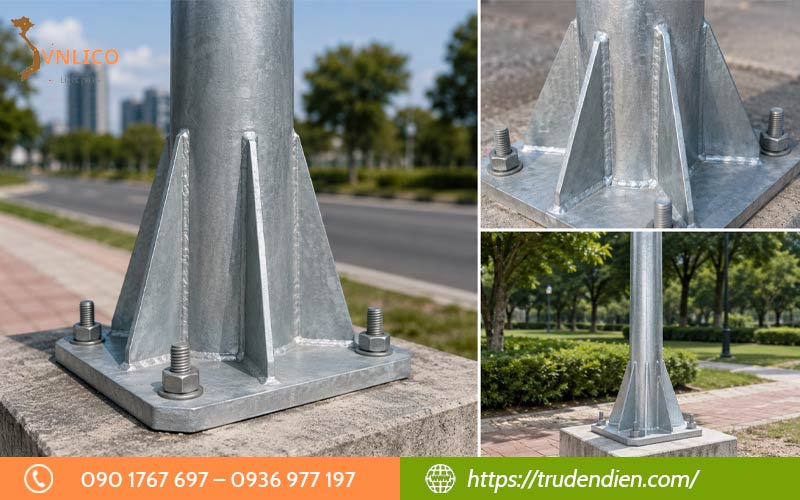

Gân tăng cứng trụ đèn là gì?

Gân tăng cứng (tiếng Anh: stiffener) là các tấm, thanh hoặc bản thép được gắn vào bản bụng, vách hoặc thành của kết cấu nhằm tăng độ cứng, độ ổn định và khả năng chịu tải.

Trong cấu tạo cột đèn, gân tăng cứng là các tấm thép hình tam giác được hàn cố định tại vị trí nối giữa thân cột và bích đế – đây là điểm chịu lực tập trung cao nhất của toàn bộ kết cấu. Phần đế cột đèn thường được hàn thêm gân tăng cứng (hay gân tăng cường) để tạo thêm sự chắc chắn cho liên kết giữa đế với thân cột.

Thông thường, gân tăng cứng được chế tạo từ thép CT3 hoặc thép SS400, sau đó được mạ kẽm nhúng nóng để chống ăn mòn theo tiêu chuẩn ASTM A123 hoặc TCVN 8791.

Xem thêm: Bulong khung móng trụ đèn là gì?

Vai trò của gân tăng cứng trong kết cấu cột đèn

Gân tăng cứng đảm nhiệm nhiều chức năng kỹ thuật quan trọng, cụ thể:

• Phân tán ứng suất tập trung: Tại bản mã, khớp nối và liên kết dầm–cột, gân giúp phân tán ứng suất tập trung tại vị trí hàn hoặc bắt bu lông, đồng thời nâng cao độ bền cho liên kết. Với cột đèn, điều này đặc biệt quan trọng tại vùng chân đế, nơi toàn bộ tải trọng từ thân cột, cần đèn và thiết bị dồn xuống.
• Chống biến dạng và mất ổn định cục bộ: Gân tăng cứng giúp tăng khả năng chịu uốn, giảm biến dạng và ngăn ngừa hiện tượng mất ổn định cục bộ của bản thép. Trong điều kiện chịu tải động như gió lớn, rung động từ phương tiện giao thông, gân tăng cứng là yếu tố giữ cho thân cột không bị cong vênh hoặc gãy tại gốc.
• Tăng tuổi thọ tổng thể của công trình: Khi mối hàn tại chân đế được gia cường bởi gân tăng cứng, lực được truyền đều ra toàn bộ bề mặt bích thay vì tập trung vào một vài điểm hàn. Điều này làm giảm nguy cơ nứt mối hàn và kéo dài đáng kể tuổi thọ của cột đèn trong suốt vòng đời công trình.

Tiêu chuẩn sản xuất gân tăng cứng cột đèn

Gân tăng cứng cột đèn không có quy định riêng biệt mà được thiết kế, gia công và kiểm soát chất lượng dựa trên các tiêu chuẩn áp dụng cho kết cấu thép và cột đèn chiếu sáng. Cụ thể:

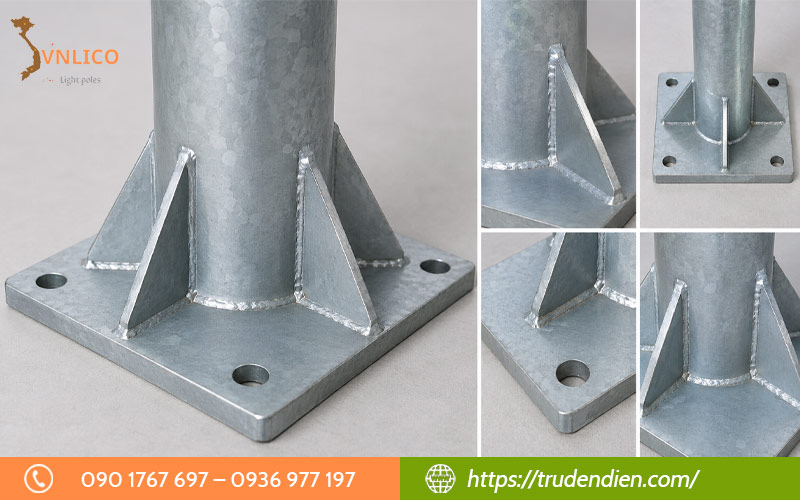

Thông số kỹ thuật gân tăng cứng trụ đèn

Thông số kỹ thuật của gân tăng cứng không cố định theo một con số duy nhất mà được tính toán dựa trên chiều cao trụ, tải trọng thiết kế và điều kiện lắp đặt thực tế. Tuy nhiên, trong sản xuất cột đèn chiếu sáng công cộng, thường áp dụng như sau:

Ưu điểm của gân tăng cứng trụ đèn

Một số ưu điểm nổi bật của gân tăng cứng trụ đèn như:

• Tăng khả năng chịu lực cho cột đèn: Gia cố vị trí liên kết giữa thân cột và bích đế, giúp cột chịu tải tốt hơn và hạn chế biến dạng khi gặp gió lớn hoặc rung động.
• Phân tán ứng suất, bảo vệ mối hàn: Giảm lực tập trung tại các điểm liên kết, hạn chế nứt gãy mối hàn và nâng cao độ bền kết cấu.
• Chống nghiêng, chống đổ hiệu quả: Tăng độ ổn định cho cột đèn, giảm nguy cơ sự cố khi chịu tác động của thời tiết hoặc tải trọng động.
• Kéo dài tuổi thọ công trình: Hạn chế hư hỏng tại chân cột, giảm chi phí bảo trì, sửa chữa và thay thế trong quá trình sử dụng.
• Đảm bảo tính thẩm mỹ: Khi được gia công và mạ kẽm đồng bộ với thân cột, gân tăng cứng giúp công trình vừa chắc chắn vừa có tính thẩm mỹ cao.

Quy trình gia công gân tăng cứng trụ đèn đạt chuẩn

Một quy trình gia công gân tăng cứng cột đèn đạt chuẩn thường bao gồm các bước sau:

– Bước 1: Tiếp nhận và kiểm tra bản vẽ kỹ thuật

Đơn vị gia công tiếp nhận bản vẽ thiết kế chi tiết, kiểm tra kỹ các thông số gồm: kích thước hình học, mác thép, vị trí và kích thước mối hàn, yêu cầu xử lý bề mặt và dung sai cho phép. Đối với gân tăng cứng, cần xác định rõ hình dạng, chiều dày tấm thép và số lượng gân bố trí quanh chu vi đế cột.

– Bước 2: Lựa chọn và kiểm định vật liệu đầu vào

Vật liệu khi được nhập về cần kiểm tra kỹ lưỡng nguồn cung để đảm bảo khả năng đáp ứng các yêu cầu kỹ thuật xây dựng. Thép dùng làm gân tăng cứng phải đạt chuẩn SS400/JIS G3101, có chứng nhận CO-CQ đi kèm, không dùng thép tái chế hoặc thép không rõ nguồn gốc.

– Bước 3: Cắt tạo phôi gân theo bản vẽ

Thép tấm được đưa vào máy cắt và tiến hành cắt tạo phôi rời theo bản vẽ gia công. Các cạnh cắt cần được vát mép, làm sạch ba via để đảm bảo tiếp xúc đều và mối hàn ngấu tốt trong bước tiếp theo.

– Bước 4: Hàn gân vào vị trí chân đế

Sau khi đã hàn đế xong, tiến hành hàn gân tăng cứng giữa đế và trụ để giúp cho đế trụ đèn giữ vững và chắc chắn hơn, thường là 4 gân tăng cứng đối với những cột cơ bản. Mối hàn phải được thực hiện đúng kỹ thuật, đảm bảo ngấu đều và không có khuyết tật.

– Bước 5: Kiểm tra mối hàn và nắn chỉnh

Kiểm tra kỹ mối hàn đế đã đạt chuẩn yêu cầu chưa; mài lại những mối hàn chưa đạt tiêu chuẩn.

– Bước 6: Xử lý bề mặt và mạ kẽm nhúng nóng

Sau khi cột đèn chiếu sáng đã có hình dạng cuối cùng, chuyển đến giai đoạn gia công mạ kẽm, quá trình này giúp bảo vệ thép khỏi sự ăn mòn và tác động của môi trường bên ngoài.

Tìm hiểu thêm: Tấm đế trụ đèn cao áp chịu lực cao, bền bỉ ngoài trời

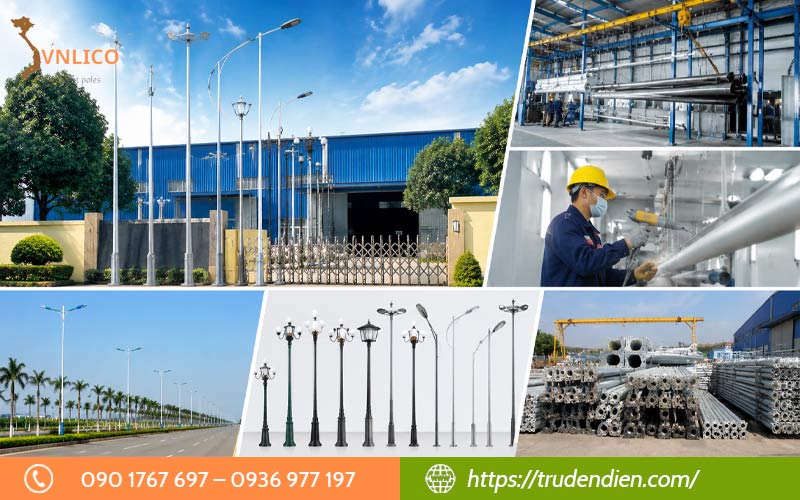

VNLICO – Đơn vị sản xuất và cung cấp đèn, trụ đèn uy tín

VNLICO – Công ty TNHH SX TM DV XNK Chiếu Sáng Việt Nam – chuyên sản xuất trụ đèn cao áp, trụ đèn chiếu sáng, trụ đèn trang trí, trụ đèn nâng hạ, trụ tín hiệu giao thông, đèn đường LED, đèn pha LED và nhiều sản phẩm chiếu sáng khác. Với hơn 15 năm kinh nghiệm trong lĩnh vực sản xuất và phân phối thiết bị chiếu sáng, VNLICO đã khẳng định vị thế thương hiệu hàng đầu trên thị trường, được hàng nghìn khách hàng tin tưởng đồng hành, với tỷ lệ trên 95% khách hàng đánh giá hài lòng về chất lượng sản phẩm và dịch vụ.

• Sản xuất trực tiếp, giá tận xưởng: Sở hữu nhà máy quy mô lớn với hệ thống dây chuyền cơ khí, hàn, sơn tĩnh điện và lắp ráp đồng bộ, loại bỏ chi phí trung gian, mang lại giá thành cạnh tranh trên thị trường.
• Sản phẩm đạt tiêu chuẩn chất lượng: Sản phẩm được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt, đạt tiêu chuẩn ISO 9001, đảm bảo độ bền cao.
• Danh mục sản phẩm đa dạng: Mẫu mã đa dạng phong phú, từ trụ đèn cao áp, trụ đèn trang trí, trụ đèn sân vườn đến đèn LED năng lượng mặt trời – đáp ứng mọi nhu cầu chiếu sáng của từng loại công trình.
• Phủ sóng toàn quốc: Sản phẩm VNLICO hiện diện rộng khắp tại nhiều công trình trên toàn quốc, từ Huế, Đà Nẵng, Nha Trang, Đà Lạt, Đồng Nai, Bình Dương, TP.HCM, Cần Thơ đến nhiều tỉnh thành khác.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư, tư vấn viên dày dạn kinh nghiệm luôn sẵn sàng hỗ trợ lựa chọn trụ, cung cấp bản vẽ kỹ thuật, hướng dẫn thi công móng và hỗ trợ kiểm tra tại công trường.
• Giao hàng nhanh, đáp ứng tiến độ dự án: Hệ thống kho hàng rộng, luôn sẵn sàng phục vụ các dự án có tiến độ gấp với năng lực xuất hàng linh hoạt trên toàn quốc.
• Bảo hành rõ ràng, hậu mãi tận tâm: Cam kết bảo hành sản phẩm theo đúng chính sách, có chứng nhận CO–CQ đầy đủ và hỗ trợ xử lý sự cố nhanh chóng sau khi bàn giao.

FAQs – Câu hỏi thường gặp

Trụ đèn nào bắt buộc phải có gân tăng cứng?

Về nguyên tắc, tất cả cột đèn thép lắp đặt ngoài trời – đặc biệt cột cao từ 6m trở lên hoặc lắp tại khu vực ven biển, có gió lớn – đều cần có gân tăng cứng. Với các trụ cao từ 4m đến 12m, đây là yêu cầu kỹ thuật cơ bản trong sản xuất đạt tiêu chuẩn. Cột thấp dưới 4m dùng trong sân vườn có thể không bắt buộc, nhưng vẫn được khuyến nghị để tăng độ bền lâu dài.

Tại sao gân tăng cứng trụ đèn thường có hình tam giác?

Hình tam giác là hình học có tính ổn định, không thể biến dạng dưới tác động của lực ngang hay lực uốn. Hình dạng này giúp phân phối đều lực lên các thành phần liên kết, tức là phân tán ứng suất từ thân cột xuống mặt bích đế một cách hiệu quả nhất.

Mối hàn gân tăng cứng không đạt chuẩn gây ra hậu quả gì?

Nứt mối hàn tạo ra sự tập trung ứng suất cao, có thể dẫn đến phá huỷ kết cấu – với cột đèn, đây là nguy cơ gãy đổ bất ngờ gây mất an toàn cho người và phương tiện lưu thông. Hiện tượng ngậm xỉ hoặc hàn không ngấu làm giảm độ bền và độ dai va đập, đặc biệt nguy hiểm với kết cấu chịu rung động và tải thay đổi.

Về lâu dài, mối hàn kém còn khiến lớp mạ kẽm bám không đều, tạo điều kiện ăn mòn phát triển nhanh và rút ngắn tuổi thọ toàn bộ cột đèn.
