Hướng dẫn đấu ổ cắm đôi 3 chấu đúng chuẩn kỹ thuật

Bạn đang gặp khó khăn trong việc lắp đặt ổ cắm đôi 3 chấu tại nhà? Đừng lo lắng, bài viết này sẽ là cẩm nang chi tiết, hướng dẫn đấu ổ cắm đôi 3 chấu một cách đơn giản và an toàn, ngay cả khi bạn không có nhiều kinh nghiệm về điện. Hãy cùng VNLICO khám phá từng bước thực hiện để tự mình hoàn thành công việc này một cách dễ dàng!

Định nghĩa về ổ cắm đôi 3 chấu

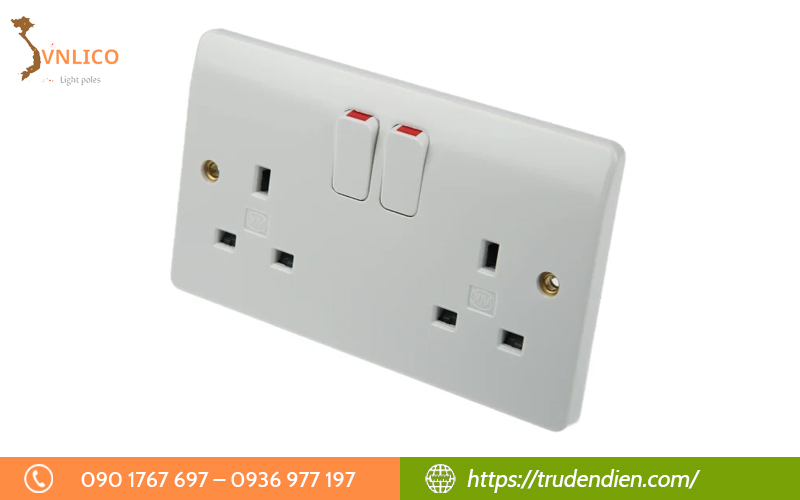

Ổ cắm đôi 3 chấu là gì?

Ổ cắm đôi 3 chấu là một thiết bị điện thông dụng, thường được lắp đặt trong các hộ gia đình và công trình xây dựng để cấp nguồn cho các thiết bị sử dụng phích cắm 3 chấu. Thiết kế của ổ cắm này bao gồm hai ổ, mỗi ổ có ba chấu: chấu nóng (L), chấu nguội (N), và chấu tiếp đất (E). Loại ổ cắm này được thiết kế với mục đích bảo vệ người sử dụng khỏi nguy cơ điện giật, đặc biệt khi sử dụng các thiết bị điện có vỏ kim loại, giúp ngăn ngừa tình trạng rò rỉ điện.

Tại sao nên dùng ổ cắm 3 chấu thay vì 2 chấu?

Việc sử dụng ổ cắm 3 chấu thay vì ổ cắm 2 chấu mang lại nhiều lợi ích, đặc biệt về mặt an toàn. Dưới đây là những lý do chính:

• An toàn điện: Ổ cắm 3 chấu có chấu tiếp đất, giúp bảo vệ người sử dụng khỏi nguy cơ điện giật do rò rỉ dòng điện, đặc biệt là khi sử dụng các thiết bị điện có vỏ kim loại. Điều này không có ở ổ cắm 2 chấu, nơi chỉ có dây nóng và dây nguội.
• Tương thích với thiết bị hiện đại: Nhiều thiết bị điện hiện đại được thiết kế với phích cắm 3 chấu, yêu cầu ổ cắm 3 chấu để hoạt động đúng cách và an toàn. Sử dụng ổ cắm 3 chấu đảm bảo việc kết nối chính xác và ổn định cho các thiết bị này.
• Bảo vệ thiết bị: Ổ cắm 3 chấu giúp giảm thiểu sự cố điện giật, đồng thời giúp bảo vệ các thiết bị điện khỏi các hiện tượng như điện áp cao hoặc rò rỉ dòng điện. Điều này giúp kéo dài tuổi thọ của thiết bị.

Xem thêm: Trụ đèn cao áp VNLICO chất lượng – CO CQ đầy đủ – Ưu đãi 9%

Cấu tạo ổ cắm đôi 3 chấu

Cấu tạo ổ cắm đôi 3 chấu bao gồm các thành phần chính sau:

• Thân ổ cắm: Đây là phần vỏ ngoài của ổ cắm, thường được làm từ nhựa cách điện hoặc vật liệu chịu nhiệt, giúp bảo vệ các bộ phận bên trong và người sử dụng khỏi các nguy cơ về điện.
• Các ổ cắm: Ổ cắm đôi 3 chấu có hai ổ, mỗi ổ có ba lỗ được sắp xếp theo hình tam giác, dành cho phích cắm 3 chấu.
• Chấu nóng (L): Lỗ này nối với dây nóng của hệ thống điện, cung cấp dòng điện cho thiết bị khi phích cắm được kết nối.
• Chấu nguội (N): Lỗ này nối với dây nguội, giúp hoàn tất mạch điện, cho phép dòng điện lưu thông trong hệ thống.
• Chấu tiếp đất (E): Đây là phần quan trọng nhất của ổ cắm 3 chấu, giúp bảo vệ người sử dụng khỏi nguy cơ điện giật. Chấu này kết nối với dây tiếp đất, giúp dẫn điện rò rỉ ra ngoài an toàn nếu có sự cố.
• Mạch điện bên trong: Mạch điện này kết nối các chấu với nhau, đảm bảo dòng điện đi qua ổ cắm một cách an toàn và ổn định.

Ứng dụng của ổ cắm đôi 3 chấu

Ổ cắm đôi 3 chấu là thiết bị điện quan trọng, đảm bảo an toàn khi cung cấp nguồn điện cho nhiều thiết bị khác nhau. Cùng khám phá những ứng dụng phổ biến của nó trong gia đình, văn phòng và công nghiệp:

Trong gia đình

• Cung cấp điện cho thiết bị gia dụng: Ổ cắm 3 chấu được sử dụng phổ biến để cấp nguồn cho các thiết bị điện gia đình như tủ lạnh, máy giặt, lò vi sóng, nồi cơm điện, và các thiết bị khác cần tính năng tiếp đất để đảm bảo an toàn.
• Thiết bị điện tử: Các thiết bị như máy tính, tivi, laptop và các thiết bị điện tử khác thường được kết nối với ổ cắm 3 chấu, giúp bảo vệ và duy trì hoạt động ổn định.
• Thiết bị nhà bếp và phòng tắm: Khu vực nhà bếp và phòng tắm, nơi sử dụng các thiết bị như máy sấy tóc, bàn là, máy pha cà phê, yêu cầu ổ cắm 3 chấu để đảm bảo an toàn cho người sử dụng và thiết bị.

Trong văn phòng và công ty

• Thiết bị văn phòng: Ổ cắm 3 chấu cung cấp nguồn điện cho các thiết bị văn phòng như máy tính, máy in, máy photocopy, giúp bảo vệ thiết bị khỏi sự cố điện và đảm bảo hoạt động liên tục.
• Thiết bị viễn thông: Các thiết bị mạng như bộ định tuyến, máy chủ, và các thiết bị liên quan đến hệ thống viễn thông cũng cần ổ cắm 3 chấu để duy trì hiệu suất và an toàn.

Trong công nghiệp

• Máy móc và thiết bị công nghiệp: Ổ cắm 3 chấu được sử dụng trong các dây chuyền sản xuất và các máy móc công nghiệp, giúp cung cấp nguồn điện ổn định và bảo vệ người vận hành nhờ tính năng tiếp đất.
• Thiết bị kiểm tra và đo lường: Các thiết bị kiểm tra, đo lường và kiểm soát trong các nhà máy hoặc phòng thí nghiệm yêu cầu ổ cắm 3 chấu để đảm bảo sự chính xác và an toàn trong các phép đo.

Tìm hiểu thêm: Cảm biến là gì? Tìm hiểu cấu tạo và nguyên lý hoạt động

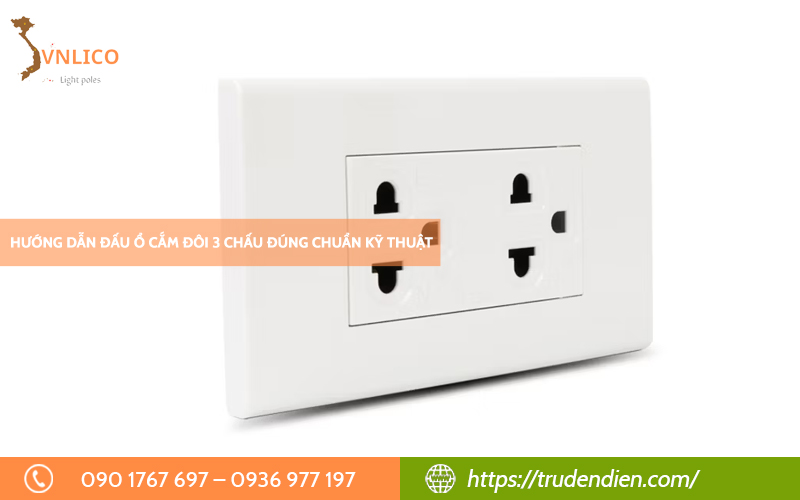

Hướng dẫn đấu ổ cắm đôi 3 chấu đúng cách và an toàn

Để đấu ổ cắm đôi 3 chấu một cách đúng đắn và an toàn, bạn cần làm theo các bước dưới đây. Việc này không chỉ giúp đảm bảo hiệu quả sử dụng mà còn bảo vệ an toàn cho người sử dụng và các thiết bị điện.

Chuẩn bị dụng cụ và vật liệu:

• Ổ cắm đôi 3 chấu.
• Dây điện phù hợp với công suất của thiết bị.
• Tua vít, kìm tuốt dây.
• Băng keo điện hoặc co nhiệt cách điện.
• Đồng hồ đo điện (nếu cần kiểm tra).

Các bước đấu ổ cắm

– Nước 1: Ngắt nguồn điện

Trước khi bắt đầu, hãy chắc chắn rằng nguồn điện đã được ngắt tại cầu dao chính hoặc aptomat để phòng ngừa nguy cơ điện giật.

– Nước 2: Chuẩn bị dây điện

Cắt dây điện theo chiều dài phù hợp và tuốt khoảng 1-1.5 cm lớp vỏ cách điện ở đầu dây.

– Nước 3: Xác định các chấu trên ổ cắm:

• Chấu L (dây nóng).
• Chấu N (dây nguội).
• Chấu E (dây tiếp đất).

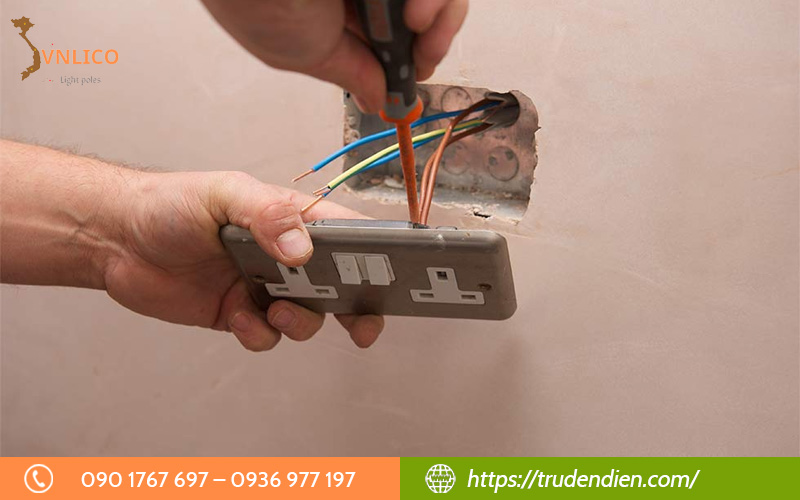

– Nước 4: Đấu dây vào ổ cắm

• Dây nóng (L): Đấu vào chấu L.
• Dây nguội (N): Đấu vào chấu N.
• Dây tiếp đất (E): Đấu vào chấu E. Đảm bảo các đầu dây được vặn chặt, không để lỏng lẻo.

– Nước 5: Kiểm tra kết nối

Kiểm tra kỹ lưỡng xem các dây đã đấu đúng vị trí và không có dây bị chạm nhau hay lòi lõi đồng ra ngoài.

– Nước 6: Cố định ổ cắm

Gắn ổ cắm vào hộp âm tường hoặc hộp nổi sao cho chắc chắn, sử dụng tua vít để cố định ổ cắm.

– Nước 7: Kiểm tra lại và đóng nguồn

Trước khi đóng lại nguồn điện, kiểm tra lần cuối để đảm bảo mọi kết nối đều an toàn và chắc chắn. Dùng đồng hồ đo điện để kiểm tra hoạt động ổ cắm.

– Nước 8: Kiểm tra hoạt động

Cắm một thiết bị điện vào ổ cắm để xác nhận hoạt động ổn định và an toàn.

Có thể bạn quan tâm: Thiết kế chiếu sáng đẹp và hiệu quả cho mọi không gian

Những lưu ý khi đấu ổ cắm đôi 3 chấu

Trước khi bắt tay vào lắp đặt, bạn đừng quên một vài lưu ý quan trọng dưới đây để đảm bảo quá trình đấu nối diễn ra an toàn và chính xác:

• Luôn đảm bảo đã ngắt điện hoàn toàn trước khi tiến hành lắp đặt.
• Đấu dây đúng theo màu và đúng vị trí từng chấu để tránh sai sót kỹ thuật.
• Ưu tiên sử dụng dây điện chất lượng cao, có tiết diện phù hợp với thiết bị sử dụng.
• Đảm bảo ổ cắm được lắp chắc chắn, các mối nối dây được siết chặt, không lỏng lẻo.
• Trong trường hợp gặp sự cố hoặc không rõ cách thực hiện, nên nhờ đến sự hỗ trợ của thợ điện có chuyên môn để đảm bảo an toàn.

Hy vọng với những chia sẻ chi tiết trong bài viết hướng dẫn đấu ổ cắm đôi 3 chấu, bạn đã nắm được cách thực hiện đúng kỹ thuật, đảm bảo an toàn cho cả người dùng và thiết bị. Nếu chưa tự tin, đừng ngần ngại tìm đến sự hỗ trợ từ thợ điện chuyên nghiệp để tránh rủi ro không đáng có. Theo dõi VNLICO để cập nhật những thông tin mới nhất, mọi thắc mắc bạn vui lòng liên hệ trực tiếp tới số Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769!
