Khung móng cột đèn chiếu sáng M16

Khung móng cột đèn chiếu sáng M16 là bộ phận liên kết quan trọng giữa cột đèn và nền móng bê tông, giúp công trình vận hành ổn định trong điều kiện ngoài trời. Hiện nay, dòng khung móng này được sử dụng phổ biến cho các cột đèn chiếu sáng có chiều cao từ 6m đến 8m nhờ khả năng chịu tải tốt và chi phí hợp lý. Bài viết dưới đây VNLICO sẽ cung cấp đầy đủ những thông tin cần biết về dòng khung móng này.

Tìm hiểu về khung móng cột đèn chiếu sáng M16

Khung móng cột đèn chiếu sáng M16 là bộ phận được chôn sâu dưới lòng đất, đóng vai trò làm “gốc rễ” để liên kết cố định và vững chắc giữa nền móng bê tông với thân cột đèn chiếu sáng.

Ký hiệu M16 ở đây biểu thị cho đường kính ren của các bu lông (ty ren) được sử dụng trong khung móng là 16mm.

Vai trò của khung móng M16 trong hệ thống chiếu sáng đô thị bao gồm:

• Chịu tải và phân phối lực: Chịu toàn bộ trọng lượng của cột đèn, cần đèn và tay đèn, đồng thời truyền tải trọng này xuống nền móng bê tông một cách an toàn.
• Chống lật, chống rung: Giúp cột đèn đứng vững, không bị nghiêng ngả trước áp lực gió bão lớn hoặc các rung động từ phương tiện giao thông trên đường.
• Đảm bảo tuổi thọ công trình: Là điểm tiếp xúc trực tiếp giữa lòng đất và môi trường bên ngoài, khung móng chất lượng giúp hệ thống cột đèn vận hành an toàn qua hàng thập kỷ.

Xem thêm: Khung móng cột đèn chiếu sáng M20

Thiết kế khung móng trụ đèn M16

Thiết kế của khung móng M16 luôn tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo khả năng chịu lực tối ưu và khớp hoàn toàn với mặt bích đế của cột đèn.

• Hình dáng cấu trúc: Khung móng M16 thông thường có thiết kế dạng hình hộp vuông hoặc hình chóp cụt. Cấu tạo gồm 4 bu lông chân móng (hoặc nhiều hơn tùy loại cột) được liên kết cố định với nhau bằng các thanh thép hàn chịu lực và vòng sắt định vị (vành móng) ở cả đỉnh và đáy khung. Thiết kế này giúp các bu lông không bị xê dịch khi đổ bê tông.
• Kích thước tiêu chuẩn: Chiều cao khung móng (H): Thường dao động từ 500mm đến 650mm, tùy thuộc vào chiều cao cột đèn (thường dùng cho cột từ 6m đến 8m) và địa hình lắp đặt. Khoảng cách tâm bu lông: Phổ biến nhất là kích thước vuông 240x240mm hoặc 260x260mm.
• Thiết kế phần đầu ren: Đầu trên của bu lông được cán ren với chiều dài khoảng 100mm – 150mm dùng để bắt đai ốc (ecu) và long đen khi cố định đế cột.

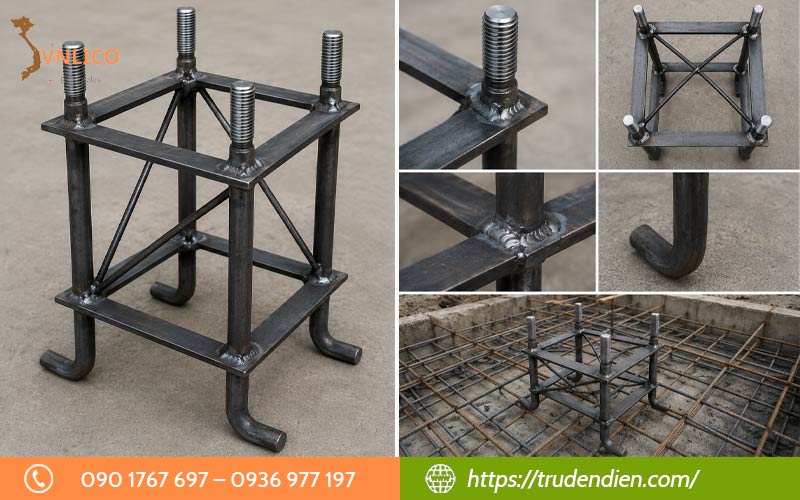

Cấu tạo và vật liệu khung móng M16

Cấu tạo của khung móng M16 bao gồm các thành phần chính sau:

• Sắt M16 (Bu lông neo/Ty ren): Gồm 4 thanh thép tròn trơn đường kính 16mm. Phần đầu trên được tiện ren để bắt đai ốc, phần đuôi dưới được uốn cong chữ J hoặc chữ L giúp tăng cường lực ma sát và bám chặt vào khối bê tông móng.
• Sắt miếng (Vành móng định vị): Là các thanh thép dẹt được hàn cố định ở phần thân trên và thân dưới của khung. Bộ phận này giữ vai trò định hình khoảng cách hình vuông (ví dụ: 240x240mm) cố định giữa các chân bu lông, đảm bảo chúng không bị lệch tâm khi đổ bê tông.
• Thanh gia cường: Các thanh thép phụ được hàn chéo giữa các góc khung giúp tăng độ cứng vững, chống vặn xoắn hoặc biến dạng trong quá trình vận chuyển và thi công.
• Mối hàn dày 3mm (Hàn hồ quang): Toàn bộ điểm tiếp xúc giữa sắt M16, sắt miếng và thanh gia cường được liên kết bằng mối hàn hồ quang điện dày dặn, đảm bảo kết cấu chịu lực đồng nhất.
• Vật liệu và xử lý bề mặt: Khung được gia công từ thép carbon chất lượng cao (như mác thép CT3, SS400, C45). Đặc biệt, phần đầu ren tiếp xúc với không khí bắt buộc phải được mạ kẽm nhúng nóng hoặc mạ kẽm điện phân để ngăn ngừa hiện tượng oxy hóa và rỉ sét ngoài trời.

Tìm hiểu thêm: Cập nhật báo giá khung móng trụ đèn chiếu sáng

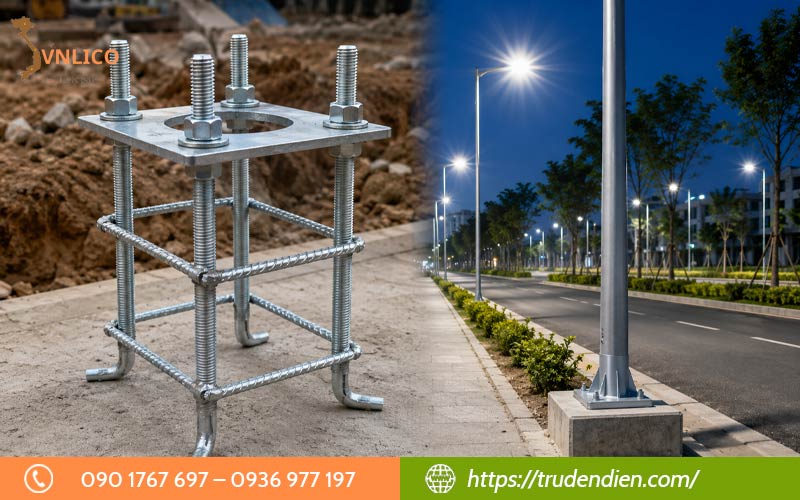

Ưu điểm của khung móng cột đèn M16

Không phải ngẫu nhiên mà hệ khung móng M16 trở thành lựa chọn phổ biến nhất trong các dự án chiếu sáng đô thị tầm trung:

• Chịu tải lý tưởng cho cột đèn tầm trung: M16 là kích thước “vàng”, cung cấp khả năng chịu lực uốn và lực cắt hoàn hảo cho các dòng cột đèn cao từ 6 mét đến 8 mét – phân khúc chiều cao phổ biến nhất tại các khu đô thị, công viên và đường nội khu.
• Độ bền cao trước thời tiết cực đoan: Lớp mạ kẽm giúp bảo vệ móng cột khỏi tác động của mưa axit, độ ẩm lòng đất và sương muối, ngăn ngừa tình trạng lỏng đai ốc hay gãy ty móng theo thời gian.
• Tối ưu hóa thời gian thi công: Nhờ cấu trúc hàn sẵn định vị chuẩn xác, thợ thi công chỉ cần đặt cụm khung vào hố móng và đổ bê tông trực tiếp, giảm thiểu tối đa sai số lệch tâm bu lông so với việc đặt từng cây ty riêng lẻ.
• Chi phí đầu tư hợp lý: So với các hệ móng lớn như M24 hay M30, khung móng M16 có chi phí sản xuất thấp hơn đáng kể, giúp chủ đầu tư tối ưu hóa ngân sách cho các dự án có quy mô số lượng cột lớn.

Thông số kỹ thuật khung móng cột đèn chiếu sáng M16

Để thuận tiện cho việc lựa chọn và đối chiếu với bản vẽ thiết kế công trình, bạn có thể tham khảo bảng tổng hợp các thông số kỹ thuật tiêu chuẩn của dòng khung móng M16 dưới đây:

Tham khảo ngay: Khung móng cột đèn chiếu sáng M24

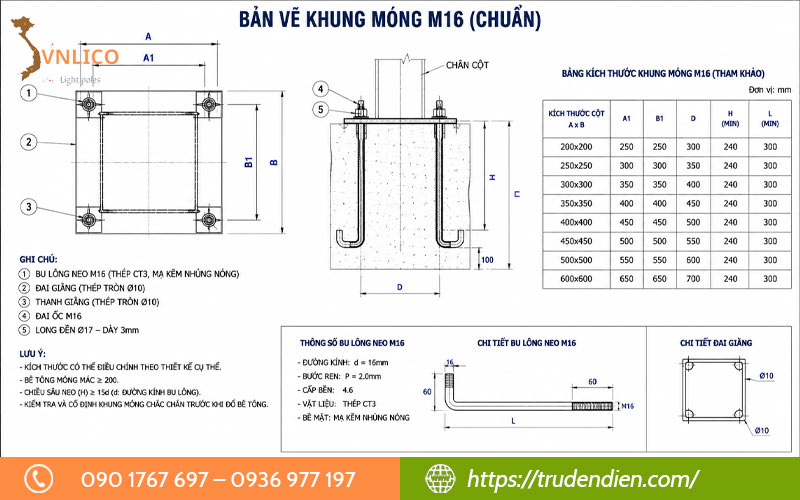

Bản vẽ khung móng M16 chuẩn

Dưới đây là sơ đồ bản vẽ kỹ thuật chi tiết của khung móng cột đèn M16 chuẩn, đang được áp dụng phổ biến trong các dự án chiếu sáng hiện nay.

Dựa vào bản vẽ này, đơn vị thi công có thể chủ động chuẩn bị hố móng, định vị tim cốt và tiến hành đổ bê tông một cách chính xác, đảm bảo mặt bích của cột đèn sau này sẽ khớp hoàn toàn với hệ bu lông nhô lên, không bị sai lệch hay nghiêng vẹo.

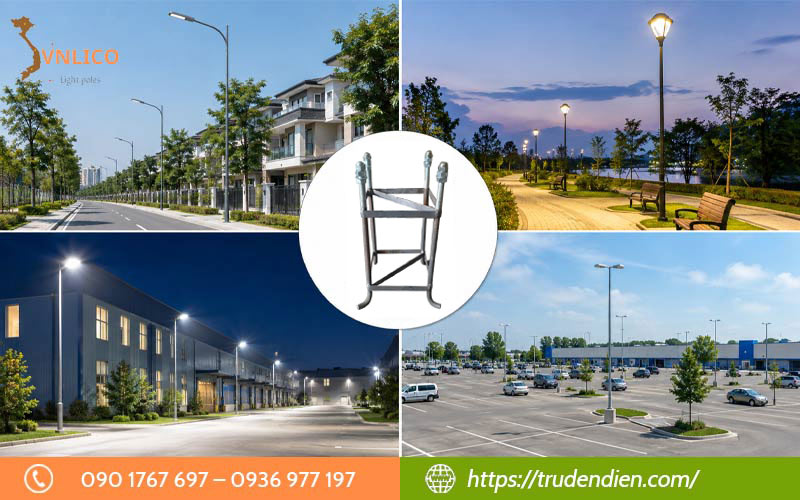

Ứng dụng của khung móng cột đèn chiếu sáng M16

Khung móng M16 sở hữu kích thước tiêu chuẩn cùng khả năng chịu lực lý tưởng cho phân khúc cột đèn tầm trung từ 6m đến 8m, trở thành linh kiện cốt lõi trong nhiều loại hình công trình hiện nay. Sản phẩm này được ứng dụng phổ biến nhất trong hệ thống chiếu sáng giao thông đô thị tại các tuyến đường nội khu, đường nhánh, cũng như dọc theo lối đi của các khu đô thị, khu dân cư.

Bên cạnh đó, nhờ kết cấu bền vững chống rung tốt, khung móng M16 còn là bệ đỡ vững chắc cho các hệ thống đèn cảnh quan tại công viên, quảng trường, bờ hồ, hoặc đèn chiếu sáng bảo vệ xung quanh nhà xưởng và khu công nghiệp.

Nó cũng đặc biệt phù hợp để lắp đặt tại các không gian trống trải, lộng gió như bãi đỗ xe ngoài trời của siêu thị, bệnh viện, trường học, giúp toàn bộ hệ thống cột đèn luôn đứng vững trước các tác động thời tiết.

Báo giá khung móng trụ đèn chiếu sáng M16

Theo khảo sát từ nhiều đơn vị sản xuất và cung cấp thiết bị chiếu sáng, mức giá khung móng trụ đèn chiếu sáng M16 hiện nay như sau:

Bảng giá trên chỉ mang tính chất tham khảo và có thể thay đổi tùy theo quy cách khung móng, chiều dài bu lông neo, tiêu chuẩn mạ kẽm nhúng nóng cũng như số lượng đặt hàng thực tế.

Để nhận báo giá khung móng cột đèn chiếu sáng M16 chính xác, cập nhật mới nhất và phù hợp với yêu cầu công trình, quý khách vui lòng liên hệ trực tiếp với VNLICO qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769. Đội ngũ kỹ thuật của chúng tôi sẽ tư vấn phương án thiết kế, gia công theo bản vẽ và cung cấp mức giá tối ưu cho từng dự án.

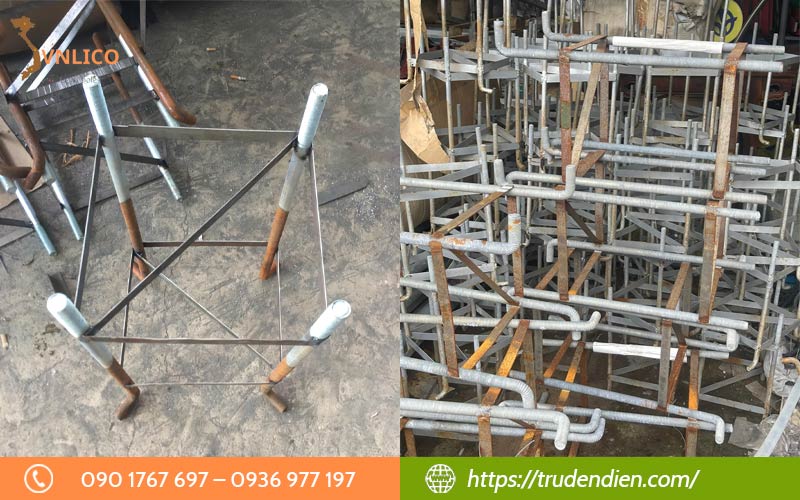

VNLICO – Địa chỉ cung cấp khung móng cột đèn uy tín

VNLICO là đơn vị chuyên sản xuất và cung cấp các loại khung móng cột đèn, bu lông móng và trụ đèn chiếu sáng cho nhiều công trình trên toàn quốc. Với hệ thống nhà xưởng hiện đại cùng đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi cung cấp khung móng cột đèn M16 được gia công chính xác theo tiêu chuẩn kỹ thuật, đảm bảo khả năng chịu lực và độ bền lâu dài.

Các sản phẩm khung móng M16 của VNLICO được sản xuất từ thép chất lượng cao, mạ kẽm nhúng nóng chống ăn mòn, phù hợp với điều kiện khí hậu tại Việt Nam. Ngoài các mẫu tiêu chuẩn, VNLICO còn nhận gia công theo bản vẽ thiết kế riêng của từng dự án, đáp ứng đa dạng yêu cầu kỹ thuật của chủ đầu tư, đơn vị tư vấn và nhà thầu.

• Sản xuất trực tiếp tại xưởng, không qua trung gian, giúp tối ưu chi phí và mang đến mức giá cạnh tranh cho khách hàng.
• Sử dụng vật liệu thép chất lượng, có nguồn gốc rõ ràng, đáp ứng các tiêu chuẩn kỹ thuật hiện hành.
• Thực hiện mạ kẽm nhúng nóng theo yêu cầu, tăng khả năng chống ăn mòn và kéo dài tuổi thọ sản phẩm khi lắp đặt ngoài trời.
• Năng lực sản xuất ổn định, đáp ứng tốt các đơn hàng từ số lượng nhỏ đến các dự án quy mô lớn.
• Giao hàng nhanh chóng trên toàn quốc, đảm bảo tiến độ thi công của công trình.
• Hỗ trợ tư vấn kỹ thuật tận tình trước, trong và sau bán hàng, giúp khách hàng lựa chọn đúng sản phẩm phù hợp.
• Cam kết cung cấp sản phẩm đúng thông số kỹ thuật, đúng tiến độ và đồng hành cùng khách hàng trong suốt quá trình sử dụng.

FAQs – Câu hỏi thường gặp

Khung móng cột đèn M16 dùng cho cột đèn cao bao nhiêu?

Khung móng cột đèn M16 thường được sử dụng cho các loại cột đèn chiếu sáng có chiều cao từ 6m đến 8m. Tuy nhiên, việc lựa chọn khung móng còn phụ thuộc vào kiểu cột, kích thước mặt bích, tải trọng đèn và điều kiện lắp đặt thực tế. Đối với từng công trình cụ thể, nên tham khảo bản vẽ thiết kế để lựa chọn đúng quy cách.

Khung móng M16 có thể gia công theo bản vẽ riêng không?

Có. VNLICO nhận gia công khung móng M16 theo bản vẽ kỹ thuật và yêu cầu riêng của khách hàng. Đội ngũ kỹ thuật sẽ hỗ trợ kiểm tra thông số, tư vấn vật liệu, quy cách bu lông neo và phương án gia công phù hợp nhằm đảm bảo sản phẩm đáp ứng đúng yêu cầu của dự án.

Khung móng M16 có phù hợp với môi trường ngoài trời không?

Hoàn toàn phù hợp. Khung móng M16 được chế tạo từ thép và xử lý bằng phương pháp mạ kẽm nhúng nóng, giúp tăng khả năng chống oxy hóa, chống ăn mòn và chịu được tác động của thời tiết khắc nghiệt. Nhờ đó, sản phẩm có thể sử dụng ổn định trong thời gian dài tại các khu vực ngoài trời.

Tạm kết

Hy vọng bài viết đã giúp bạn hiểu rõ hơn về khung móng cột đèn chiếu sáng M16 và những yếu tố cần lưu ý khi lựa chọn cho công trình. VNLICO tự hào là đơn vị sản xuất trực tiếp, nhận gia công theo yêu cầu với chất lượng đảm bảo và giá thành cạnh tranh. Liên hệ Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 ngay hôm nay để nhận tư vấn kỹ thuật và báo giá khung móng cột đèn chiếu sáng phù hợp với nhu cầu thực tế của bạn!
