Kim thu sét là gì? Cấu tạo, phân loại và tiêu chí lựa chọn

Sét đánh là một trong những thiên tai có sức tàn phá nghiêm trọng, gây thiệt hại nặng nề về người, tài sản và các thiết bị điện tử. Để bảo vệ tối ưu cho công trình xây dựng, kim thu sét chính là “lá chắn” tiên phong không thể thiếu trong bất kỳ hệ thống chống sét hiện đại nào. Bài viết dưới đây hãy cùng VNLICO tìm hiểu chi tiết về thiết bị này.

Khái niệm kim thu sét

Kim thu sét là gì?

Kim thu sét (còn gọi là đầu thu sét hay kim chống sét) là thiết bị bằng kim loại được lắp đặt tại vị trí cao nhất của công trình. Nhiệm vụ chính của kim thu sét là thu / hút các tia sét khi có hiện tượng phóng điện trong khí quyển, sau đó dẫn dòng điện sét cực lớn đó xuống đất một cách an toàn thông qua hệ thống dây thoát sét và bãi tiếp địa.

Vai trò của kim thu sét trong hệ thống chống sét

Kim thu sét đóng vai trò quan trọng trong việc bảo vệ kết cấu công trình trước tác động của tia sét. Khi được lắp đặt đúng kỹ thuật và kết nối với hệ thống dẫn sét, thiết bị giúp định hướng dòng điện sét xuống hệ thống tiếp địa, hạn chế tác động trực tiếp lên mái, tường, cột và các kết cấu kim loại. Nhờ đó, công trình được giảm thiểu nguy cơ cháy nổ, nứt vỡ hoặc hư hỏng do năng lượng lớn của sét gây ra.

Bên cạnh việc bảo vệ công trình, hệ thống kim thu sét còn góp phần nâng cao mức độ an toàn cho con người. Việc kiểm soát đường đi của dòng điện sét giúp hạn chế nguy cơ dòng điện truyền vào các khu vực sinh hoạt và làm việc, từ đó giảm thiểu những sự cố nguy hiểm liên quan đến sét đối với người bên trong và xung quanh công trình.

Kim thu sét cũng góp phần bảo vệ hệ thống điện và các thiết bị đang sử dụng trong công trình khi được kết hợp đồng bộ với dây dẫn sét, hệ thống tiếp địa và thiết bị chống sét lan truyền. Giải pháp này giúp hạn chế ảnh hưởng của dòng sét và các xung điện đến các thiết bị như máy tính, camera, máy chủ, thiết bị điện gia dụng và hệ thống điện nội bộ, qua đó giảm nguy cơ hư hỏng và gián đoạn hoạt động.

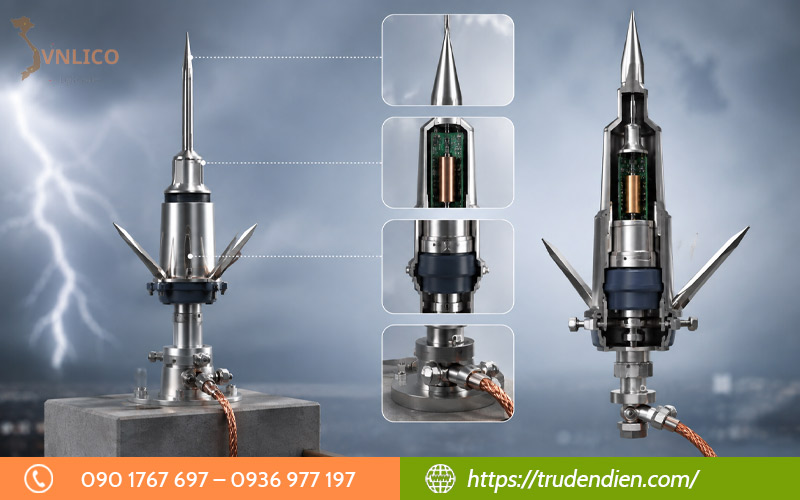

Cấu tạo của kim thu sét

Một thiết bị kim thu sét tiêu chuẩn (đặc biệt là dòng kim thu sét công nghệ mới) thường bao gồm các bộ phận chính:

• Mũi kim (Thanh thu năng lượng): Đặt ở đỉnh trên cùng, làm bằng chất liệu dẫn điện tốt và chịu nhiệt cao (như đồng hoặc thép không gỉ). Đầu kim được vát nhọn để tối ưu hóa khả năng tập trung điện trường.
• Bộ phận phát tia tiên phong / Bộ ion hóa: Nằm trong thân kim, chứa các mạch điện tử hoặc cơ cấu tích tụ năng lượng từ điện trường khí quyển. Khi có giông bão, bộ phận này sẽ chủ động phóng ra chùm tia ion ngược chiều để “hút” tia sét.
• Thân kim & Khớp nối cách điện: Giúp định hình cấu trúc kim, cố định kim chắc chắn trên cột đỡ và ngăn dòng điện sét rò rỉ trực tiếp vào kết cấu mái trước khi qua dây dẫn.
• Điểm kết nối dây thoát sét: Chân đế trang bị đầu nối chuyên dụng để gắn chặt với cáp đồng dẫn dòng sét xuống hệ thống tiếp địa.

Phân biệt kim thu sét với cột thu lôi

Dù đều có mục đích chung là chống sét, kim thu sét hiện đại và cột thu lôi truyền thống có nhiều điểm khác biệt:

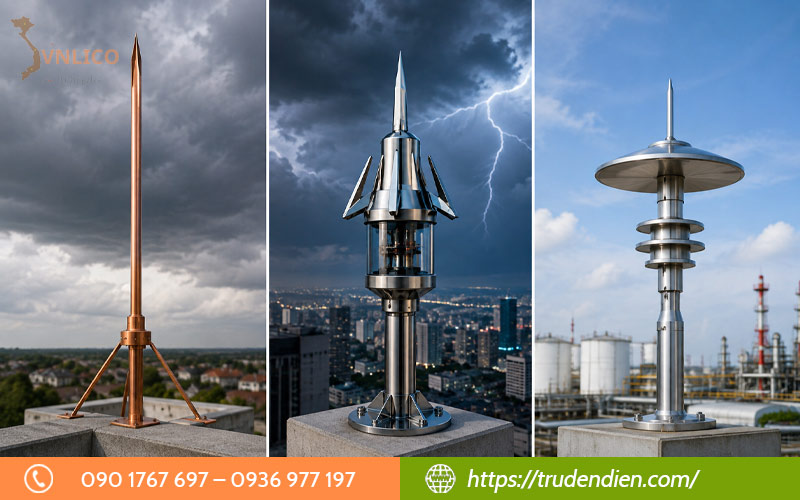

Phân loại kim thu sét phổ biến hiện nay

Kim thu sét cổ điển (Kim thu sét Franklin)

Là dòng kim lâu đời nhất hoạt động theo nguyên lý Franklin. Kim có cấu tạo khá đơn giản, sử dụng các thanh kim loại (đồng, thép mạ đồng) vát nhọn đỉnh. Loại kim này hoạt động thụ động, bán kính bảo vệ nhỏ nên thường chỉ áp dụng cho các nhà dân dụng nhỏ, nhà cấp 4 hoặc các công trình phụ trợ.

Kim thu sét phát tia tiên phong (Kim ESE – Early Streamer Emission)

Đây là giải pháp chống sét chủ đạo và phổ biến cho các công trình hiện đại (nhà cao tầng, biệt thự, nhà xưởng). Kim ESE được trang bị bộ tích năng lượng, tự động phát ra luồng điện ion hướng lên không trung khi điện trường đám mây tăng cao. Nhờ đó, kim có khả năng “chủ động” hút tia sét ở tầm cao, cung cấp bán kính bảo vệ rộng lớn và an toàn vượt trội.

Kim thu sét tiêu tán điện tích (Kim phân tán điện tích)

Dòng kim này hoạt động dựa trên nguyên lý triệt tiêu điện trường. Bằng cách liên tục giải phóng một lượng cực lớn ion âm vào không khí để trung hòa điện tích dương của mây giông, kim ngăn cản không cho dòng sét hình thành tại khu vực bảo vệ. Loại kim này thường được ứng dụng cho các khu vực đặc thù nhạy cảm với cháy nổ như trạm xăng dầu, kho thuốc súng, trạm viễn thông hay kho lưu trữ hóa chất.

Tiêu chí chọn mua kim thu sét chuẩn kỹ thuật

Để hệ thống chống sét vận hành hiệu quả và đảm bảo an toàn tuyệt đối cho công trình, việc lựa chọn kim thu sét cần dựa trên các tiêu chí kỹ thuật:

• Bán kính bảo vệ phù hợp: Mỗi dòng kim thu sét đều có thông số bán kính bảo vệ khác nhau tùy thuộc vào độ cao lắp đặt và cấp độ bảo vệ của công trình (Cấp I, II, III, IV). Cần tính toán chính xác diện tích khuôn viên để chọn kim có bán kính phủ rộng toàn bộ công trình.
• Thương hiệu và chứng nhận chất lượng: Ưu tiên chọn kim thu sét từ các thương hiệu uy tín thế giới. Sản phẩm phải đạt các tiêu chuẩn quốc tế uy tín như NFC 17-102 (Pháp), IEC 62305 và có đầy đủ chứng nhận CO/CQ (Chứng nhận xuất xứ và chất lượng).
• Chất liệu chế tạo chống ăn mòn cao: Kim thu sét thường xuyên chống chịu với thời tiết khắc nghiệt ngoài trời, vì vậy nên ưu tiên các chất liệu cao cấp như inox hoặc đồng thau mạ niken để tránh bị oxy hóa, gỉ sét làm giảm khả năng dẫn điện.
• Phù hợp với ngân sách đầu tư: Tùy thuộc vào quy mô công trình (nhà dân, biệt thự, nhà xưởng hay trang trại) để cân nhắc giữa việc dùng kim Franklin tiết kiệm chi phí hay đầu tư kim ESE hiện đại.

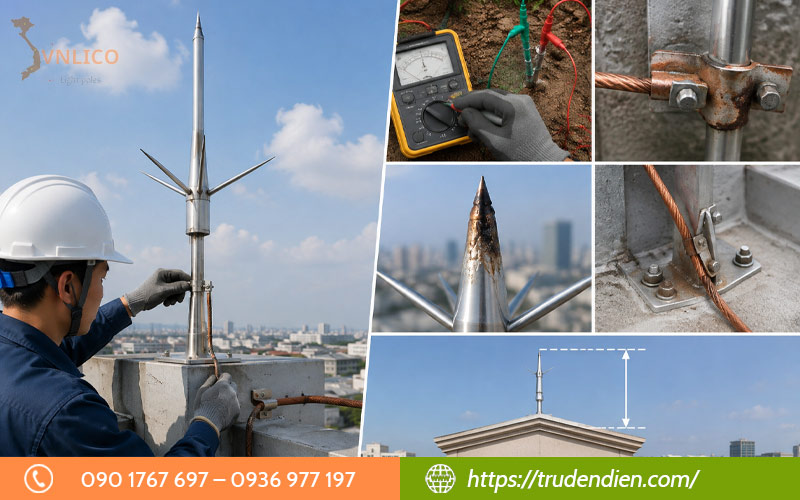

Những lưu ý khi sử dụng và bảo trì kim thu sét

Cần lưu ý như sau:

• Đo điện trở tiếp địa định kỳ (Tối thiểu 1 lần/năm): Phải tiến hành đo điện trở của bãi tiếp địa trước mùa mưa bão. Điện trở tiếp địa bắt buộc phải đạt giá trị dưới 10 Ω. Nếu điện trở tăng cao, cần bổ sung hóa chất giảm điện trở (GEM) hoặc đóng thêm cọc tiếp địa.
• Kiểm tra các mối nối và dây dẫn: Dòng điện sét có cường độ rất lớn, các điểm nối giữa kim thu sét – dây thoát sét – cọc tiếp địa nếu bị lỏng, oxy hóa hay đứt gãy sẽ gây ra hiện tượng phóng điện dính, dẫn đến cháy nổ.
• Kiểm tra sau khi sét đánh: Khi phát hiện công trình vừa bị sét đánh trúng (hoặc thông qua bộ đếm sét), cần kiểm tra trực quan đầu kim xem có bị nóng chảy, biến dạng hay tổn hại kết cấu không để kịp thời thay thế.
• Đảm bảo chiều cao cắm kim tiêu chuẩn: Đầu kim thu sét phải luôn được đặt ở độ cao tối thiểu cao hơn điểm cao nhất của công trình từ 2m trở lên để đảm bảo khả năng đón sét tối ưu.

Câu hỏi thường gặp về kim thu sét (FAQs)

Kim thu sét có tác dụng gì?

Kim thu sét có tác dụng chủ động “hút” dòng điện sét khi có hiện tượng phóng điện trong khí quyển, sau đó dẫn truyền dòng năng lượng khổng lồ đó xuống đất an toàn qua dây thoát sét và bãi tiếp địa. Việc này giúp bảo vệ kết cấu nhà cửa không bị nứt vỡ/cháy nổ, bảo vệ các thiết bị điện tử không bị chập cháy và đảm bảo an toàn tính mạng cho con người.

Nên chọn kim thu sét Franklin hay ESE?

Việc lựa chọn giữa kim thu sét Franklin hay ESE phụ thuộc chủ yếu vào quy mô công trình và ngân sách đầu tư của gia chủ. Dòng kim Franklin cổ điển là giải pháp tiết kiệm tối ưu cho các công trình nhỏ như nhà phố, nhà cấp 4 hoặc các khu phụ trợ với nhu cầu bảo vệ cơ bản.

Trong khi đó, kim ESE hiện đại lại là lựa chọn hàng đầu cho các công trình diện tích lớn như biệt thự, nhà xưởng hay tòa nhà cao tầng nhờ khả năng bảo vệ vượt trội trên diện rộng, tối ưu chi phí thi công và đảm bảo tính thẩm mỹ cao cho tổng thể kiến trúc.

Kim thu sét có cần kết hợp hệ thống tiếp địa không?

BẮT BUỘC. Kim thu sét chỉ đóng vai trò là “đầu đón” dòng điện sét. Nếu không có hệ thống tiếp địa (hoặc hệ thống tiếp địa bị hỏng), năng lượng từ tia sét sẽ không thể phân tán vào lòng đất mà sẽ phóng điện ngược lại vào kết cấu công trình, gây ra hỏa hoạn và tai nạn điện cực kỳ nguy hiểm.

Bán kính bảo vệ của kim thu sét được xác định như thế nào?

Bán kính bảo vệ (Rp) của kim thu sét được tính toán dựa trên công thức quy định trong tiêu chuẩn NFC 17-102, phụ thuộc vào 3 yếu tố chính:

• Độ cao của đỉnh kim (h): So với mặt phẳng cần bảo vệ (thường lắp cột cao từ 2m – 5m so với mái).
• Thời gian phát tia tiên phong (Δt): Thông số kỹ thuật do nhà sản xuất cung cấp (25 µs, 40 µs, 60 µs…).
• Cấp độ bảo vệ của công trình (Level I, II, III, IV): Xác định dựa trên mức độ rủi ro và tầm quan trọng của công trình.

Hy vọng những thông tin trên đã giúp bạn có cái nhìn tổng quan về kim thu sét. Hãy căn cứ vào diện tích và ngân sách của công trình để đưa ra lựa chọn tối ưu, đảm bảo an toàn cho gia đình. Nếu còn các câu hỏi nào khác về sản phẩm của VNLICO, vui lòng liên hệ Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được hỗ trợ nhanh chóng!
