Lưu ý khi lắp đặt trụ đèn pha cố định an toàn, đúng kỹ thuật

Trụ đèn pha cố định thường có chiều cao lớn và phải chịu tác động trực tiếp từ gió, mưa cùng nhiều điều kiện môi trường khác nhau. Do đó, các lưu ý khi lắp đặt trụ đèn pha cố định cần được xem xét kỹ để đảm bảo độ an toàn cho công trình. Nội dung dưới đây VNLICO sẽ tổng hợp những điểm quan trọng cần chú ý khi thi công.

Khảo sát vị trí trước khi lắp đặt trụ đèn pha

Khảo sát là bước nền tảng, quyết định số lượng, vị trí và công suất của cả hệ thống. Đơn vị thi công cần xác định rõ mục đích chiếu sáng (sân thể thao, nhà máy, kho bãi, bãi đỗ xe, quảng trường), diện tích khu vực, cũng như yêu cầu độ rọi (lux) và độ đồng đều ánh sáng.

Bên cạnh đó, cần khảo sát các yếu tố thực tế tại hiện trường:

• Địa chất, địa hình: nền đất yếu, ngập nước, đất đắp hay đất tự nhiên sẽ ảnh hưởng trực tiếp đến phương án móng.
• Chướng ngại vật: đường dây điện trên không, cáp ngầm, đường ống kỹ thuật, cây xanh, công trình lân cận.
• Điều kiện khí hậu: vùng gió bão, vùng ven biển nhiễm mặn, nơi có độ ẩm cao.
• Nguồn điện: vị trí tủ điện, tuyến cáp cấp nguồn và công suất khả dụng.

Lựa chọn chiều cao và loại trụ đèn phù hợp

Chiều cao trụ ảnh hưởng đến phạm vi chiếu sáng, độ chói và mức độ ánh sáng tràn ra ngoài khu vực cần chiếu. Trụ quá thấp sẽ gây chói, bóng đổ và phải dùng nhiều trụ hơn. Trụ quá cao lại làm tăng chi phí đầu tư, công suất đèn và độ phức tạp khi bảo trì.

Một số loại trụ phổ biến khi lắp đặt trụ đèn pha cố định:

• Trụ thép bát giác, tròn côn: thân côn thon dần giúp phân bố lực tốt, phù hợp phần lớn công trình.
• Trụ đa giác mạ kẽm nhúng nóng: chống ăn mòn tốt, thích hợp ngoài trời, vùng ven biển.

Nên chọn trụ làm từ thép chất lượng, có độ dày phù hợp tải trọng và được xử lý bề mặt bằng mạ kẽm nhúng nóng. Chiều cao và loại trụ cần được tính toán dựa trên số lượng, trọng lượng đèn pha và diện tích khu vực cần chiếu.

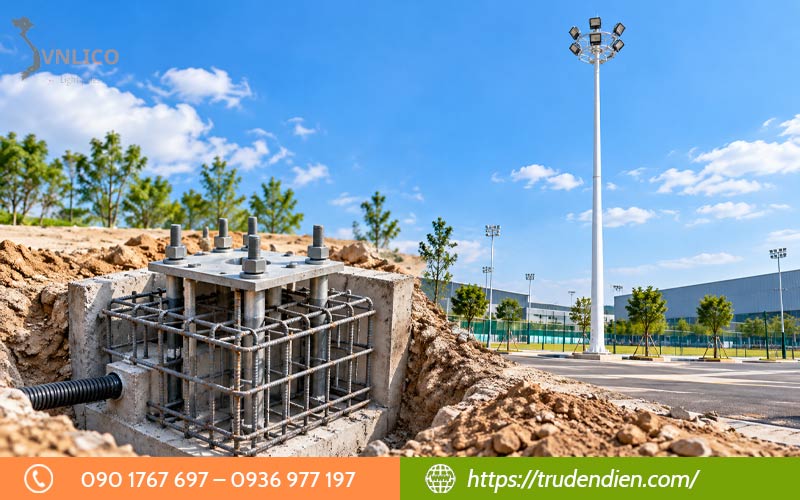

Kiểm tra nền móng và kết cấu móng trụ

Móng là phần chịu toàn bộ tải trọng và mô-men lật của trụ. Đa số trụ đèn được dựng trên móng bê tông cốt thép và cố định bằng bu lông neo, nên chất lượng móng quyết định độ ổn định của cả hệ thống. Khi thi công móng, cần lưu ý:

• Kích thước móng (dài, rộng, sâu) phải theo bản vẽ thiết kế và phù hợp địa chất thực tế.
• Cốt thép, mác bê tông đúng yêu cầu; bê tông được đầm kỹ, không rỗ tổ ong.
• Lồng bu lông neo phải đúng đường kính, chiều dài và khoảng cách tâm so với bản mã chân trụ. Đặt bằng khung định vị để không bị lệch.
• Bu lông neo nhô lên đúng cao độ, thẳng đứng, ren được bảo vệ khỏi bê tông và bụi bẩn.
• Chừa sẵn ống luồn cáp (thường là ống HDPE hoặc ống nhựa chịu lực) từ móng đến vị trí cấp điện.
• Chờ bê tông đạt cường độ yêu cầu (thường khoảng 28 ngày, hoặc theo chỉ định thiết kế) rồi mới dựng trụ.

Đảm bảo khoảng cách giữa các trụ đèn pha

Khoảng cách giữa các trụ đèn pha ảnh hưởng đến độ rọi trung bình, độ đồng đều và hiệu quả đầu tư. Trụ đặt quá xa sẽ tạo vùng tối giữa các điểm chiếu. Đặt quá dày thì tốn kém và gây chói lóa. Khoảng cách phụ thuộc vào:

• Chiều cao lắp đèn và góc chiếu của đèn pha.
• Công suất, quang thông và biểu đồ phân bố ánh sáng của đèn.
• Yêu cầu độ rọi, độ đồng đều theo từng loại công trình.

Để chính xác, nên mô phỏng bằng phần mềm tính toán chiếu sáng (như DIALux hoặc Relux) rồi đối chiếu với tiêu chuẩn hiện hành, ví dụ TCVN 13608:2023 về chiếu sáng nhân tạo bên ngoài các công trình công cộng và hạ tầng kỹ thuật. Với sân thể thao, cần thêm yêu cầu riêng của từng môn.

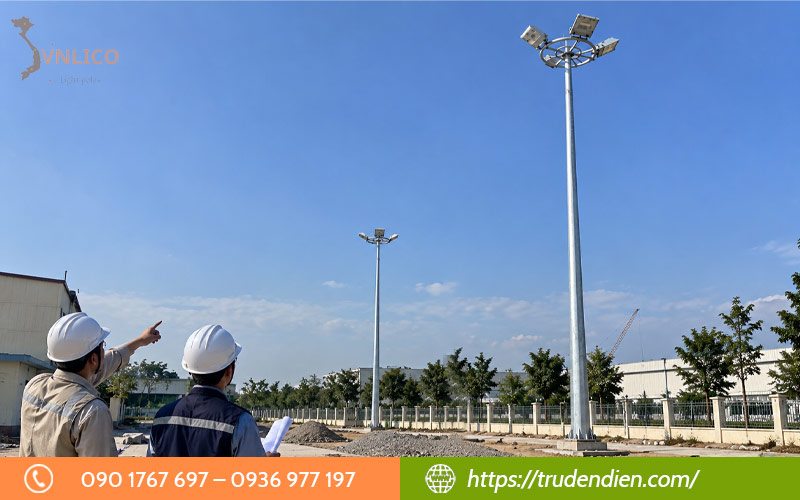

Kiểm tra khả năng chịu lực và tải trọng gió

Trụ đèn pha thường cao và mang nhiều đèn ở đỉnh nên chịu tác động lớn của gió. Cần kiểm tra:

• Tải trọng gió: tính theo vùng gió của địa phương và dạng địa hình. Vùng ven biển, vùng bão hoặc khu vực trống trải cần tính toán riêng thay vì dùng trụ tiêu chuẩn.
• Diện tích cản gió của giàn đèn: nhiều đèn pha, tấm chắn hoặc biển hiệu gắn thêm sẽ làm tăng đáng kể lực gió tác dụng lên trụ.
• Tải trọng đỉnh: tổng trọng lượng đèn, giá đỡ, cần, thiết bị phụ trợ không được vượt khả năng chịu tải của trụ.
• Mô-men uốn tại chân trụ và lực cắt: cần đối chiếu với thông số kỹ thuật của nhà sản xuất và tính toán của móng.

Lắp đặt đèn pha và giá đỡ đúng kỹ thuật

Một số lưu ý khi lắp đèn pha để tránh gây chói mắt, lãng phí điện và giảm tuổi thọ thiết bị:

• Chọn đèn pha có chỉ số bảo vệ IP phù hợp ngoài trời (thường từ IP65 trở lên) và khả năng chống va đập tốt.
• Siết chặt bu lông giá đỡ, dùng long đen phẳng, long đen vênh hoặc đai ốc chống xoay để hạn chế lỏng do rung động.
• Điều chỉnh góc chiếu theo bản vẽ thiết kế, tránh hắt ánh sáng lên nhà dân hoặc bầu trời.
• Lắp đèn đồng bộ về chiều cao, hướng và góc nghiêng để ánh sáng đồng đều.
• Không treo thêm thiết bị ngoài thiết kế như camera, loa, biển hiệu khi chưa tính lại tải trọng.

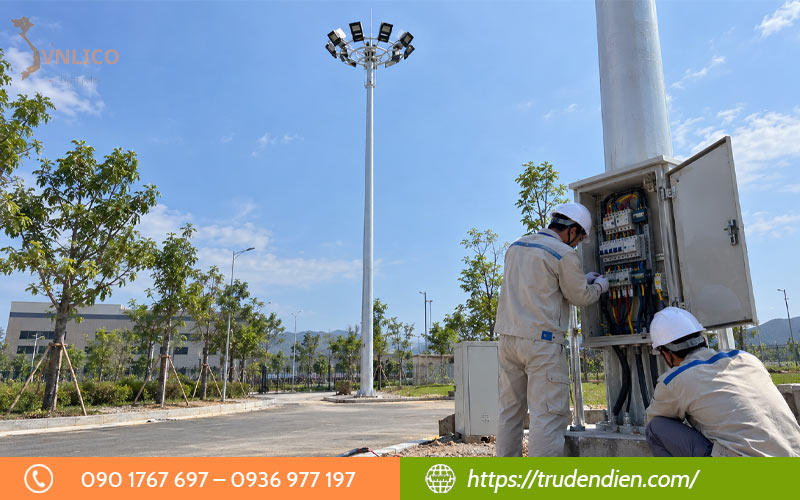

Kiểm tra hệ thống điện và đấu nối

Hệ thống điện là hạng mục liên quan trực tiếp đến an toàn của con người và độ bền toàn bộ công trình, nên cần được thực hiện cẩn thận, đúng kỹ thuật ngay từ đầu. Khi thi công cần chú ý những điểm sau:

• Chọn dây cáp đúng tiết diện: theo công suất đèn và chiều dài tuyến, tránh sụt áp và quá nhiệt. Cáp dùng ngoài trời cần có vỏ bọc chống tia UV, chống ẩm.
• Đấu nối kín nước: dùng hộp nối, đầu cốt, băng keo hoặc ống co nhiệt chống nước.
• Bảo vệ quá tải, ngắn mạch: lắp aptomat (CB) hoặc cầu chì phù hợp cho từng nhánh.
• Nối đất an toàn: nối đất vỏ trụ, tủ điện theo thiết kế. Điện trở nối đất thường phải đạt giá trị yêu cầu của thiết kế và tiêu chuẩn (phổ biến là không lớn hơn 10 Ω).
• Chống sét: với trụ cao, nên bố trí kim thu sét và hệ thống tiếp địa phù hợp.
• Tủ điều khiển: có thể dùng công tắc thời gian, cảm biến ánh sáng hoặc điều khiển thông minh để tiết kiệm điện.
• Trước khi cấp điện, nên đo thông mạch, đo điện trở cách điện và kiểm tra điện trở nối đất.

Kiểm tra độ thẳng đứng và độ ổn định của trụ

Sau khi dựng trụ lên móng, cần kiểm tra:

• Độ thẳng đứng: dùng thước thủy, máy kinh vĩ hoặc máy toàn đạc để căn chỉnh. Điều chỉnh bằng đai ốc dưới bản mã chân trụ, sau đó siết đai ốc trên.
• Siết bu lông neo đủ lực: siết đều và theo thứ tự đối xứng, không siết lệch một phía.
• Lấp đầy khe giữa bản mã và móng: nên chèn vữa không co ngót để truyền lực đều và hạn chế đọng nước, gỉ sét.
• Kiểm tra mối nối thân trụ: với trụ nhiều đoạn, các mối lắp ghép phải khít, đúng chiều dài chồng nối theo thiết kế.
• Rung lắc bất thường: quan sát khi gắn đèn hoàn chỉnh, đặc biệt lúc có gió. Nếu trụ rung lắc mạnh, cần kiểm tra lại móng, bu lông và tải trọng đỉnh.

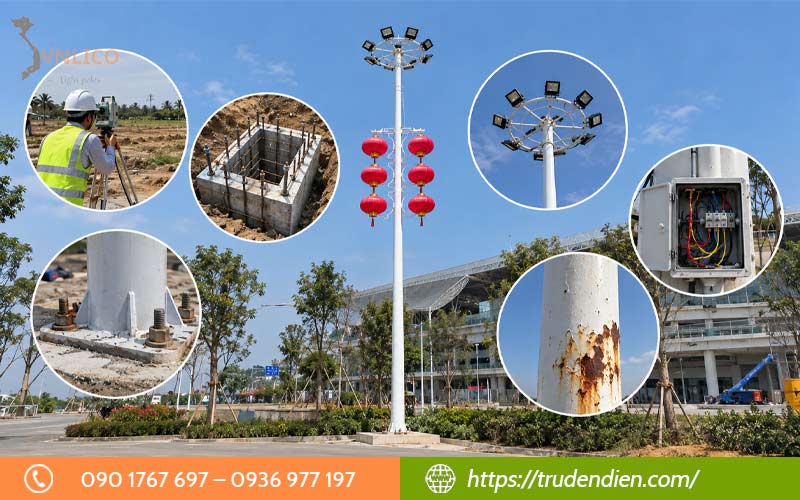

Những lỗi thường gặp khi lắp đặt trụ đèn pha cố định

Qua quá trình thi công thực tế, các sự cố ở trụ đèn pha cố định thường bắt nguồn từ những lỗi sau:

• Bỏ qua khảo sát địa chất: làm móng theo mẫu có sẵn nên trụ bị nghiêng, lún sau thời gian ngắn.
• Móng không đạt yêu cầu: bê tông kém chất lượng, thiếu cốt thép hoặc dựng trụ khi bê tông chưa đủ cường độ.
• Bỏ qua tải trọng gió: chọn trụ theo giá rẻ, không tính cho vùng gió bão, dẫn đến cong, gãy trụ.
• Gắn thêm thiết bị ngoài thiết kế: làm tăng tải trọng đỉnh và diện tích cản gió.
• Đấu nối điện sơ sài: không kín nước, không nối đất, gây chập cháy, rò điện.
• Đặt trụ sai khoảng cách, sai góc chiếu: gây chói lóa, tạo vùng tối hoặc lãng phí điện năng.
• Không kiểm tra, nghiệm thu đầy đủ: bỏ qua đo thông số điện, độ thẳng đứng và độ siết bu lông trước khi bàn giao.
• Chọn nhà cung cấp thiếu uy tín: trụ không rõ nguồn gốc, độ dày thép và lớp mạ kẽm không đạt, nhanh gỉ sét, giảm tuổi thọ.

VNLICO – Đơn vị sản xuất, cung cấp trụ đèn pha cố định

VNLICO là đơn vị có 15+ năm kinh nghiệm trong sản xuất và phân phối trụ đèn pha cố định đạt chuẩn chất lượng cao. Với xưởng sản xuất hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt, chúng tôi đã đồng hành cùng hàng trăm dự án chiếu sáng trên phạm vi toàn quốc. Lựa chọn VNLICO, quý khách có thể hoàn toàn an tâm về thời gian giao hàng, mức giá cạnh tranh và độ bền vượt trội của từng sản phẩm.

• Giá xuất xưởng trực tiếp: Sản xuất và bán hàng không qua trung gian, giúp khách hàng tiết kiệm tối đa chi phí.
• Nguyên liệu đầu vào chất lượng: Dùng phôi thép đạt tiêu chuẩn, kết hợp công nghệ mạ kẽm nhúng nóng theo chuẩn quốc tế ASTM A123.
• Năng lực sản xuất mạnh mẽ: Dây chuyền máy móc hiện đại, xử lý nhanh chóng các đơn hàng số lượng lớn.
• Thiết kế an toàn, tính toán kỹ lưỡng: Kết cấu được tính toán chính xác theo tải trọng gió, mang lại độ an toàn cho công trình.
• Giấy tờ pháp lý rõ ràng: Cung cấp đầy đủ chứng từ xuất xưởng cùng chứng chỉ chất lượng CO, CQ.
• Đội ngũ tư vấn chuyên môn cao: Các kỹ sư dày dặn kinh nghiệm luôn sẵn lòng hỗ trợ từ khâu chọn sản phẩm đến lúc lắp đặt.
• Bảo hành minh bạch: Cam kết bảo hành dài hạn, đi kèm hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
• Giao hàng toàn quốc: Vận chuyển tận nơi, bảo đảm đúng tiến độ cam kết.

Trên đây là những lưu ý khi lắp đặt trụ đèn pha cố định. Thực hiện đúng từng bước sẽ giúp công trình vận hành an toàn, hạn chế chi phí bảo trì và đạt hiệu quả chiếu sáng như mong muốn. Nếu cần tư vấn chọn trụ, tính chiều cao, tải trọng hoặc phương án thi công, quý khách có thể liên hệ VNLICO qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được hỗ trợ nhanh chóng!
