Quy trình gia công lắp đặt trụ camera giao thông chuẩn kỹ thuật

Để hệ thống camera giao thông hoạt động ổn định và an toàn, quy trình gia công lắp đặt trụ camera giao thông cần được thực hiện theo tiêu chuẩn kỹ thuật rõ ràng. Từ khâu lựa chọn vật liệu đến thi công lắp đặt đều có yêu cầu riêng. Bài viết sau VNLICO sẽ giúp bạn nắm rõ toàn bộ quy trình này.

Các yêu cầu kỹ thuật trước khi gia công trụ camera

Trước khi bắt tay vào sản xuất, cần nắm vững các thông số kỹ thuật để đảm bảo trụ có khả năng chịu lực, chống chịu thời tiết và rung lắc (ảnh hưởng đến chất lượng hình ảnh camera).

Chỉ tiêu kỹ thuật	Yêu cầu chi tiết (Tiêu chuẩn 2026)
Chất liệu thép	Thép cuộn cán nóng tiêu chuẩn SS400, Q235 hoặc Q345, có chứng chỉ CO/CQ rõ ràng.
Chiều cao trụ	Phổ biến từ 3m – 8m tùy vào tầm quan sát và loại camera (PTZ, Dome hay Bullet).
Độ dày thân trụ	Từ 3mm đến 6mm tùy thuộc vào chiều cao và trọng lượng thiết bị treo trên trụ.
Khả năng chịu gió	Thiết kế chịu được áp lực gió lên đến 45m/s (tương đương bão cấp 12), phù hợp với địa hình Việt Nam.
Xử lý bề mặt	Mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123 để chống ăn mòn và oxy hóa.
Độ rung cho phép	Biên độ rung đầu trụ phải nằm trong giới hạn cho phép để không làm nhòe hình ảnh khi có phương tiện lớn đi qua.
Phụ kiện đi kèm	Cần vươn (nếu có), bảng điện cửa trụ, hệ thống tiếp địa và chống sét.

Xem thêm: Trụ camera, cột camera 3m, 4m, 5m, 6m tiêu chuẩn ASTM A123

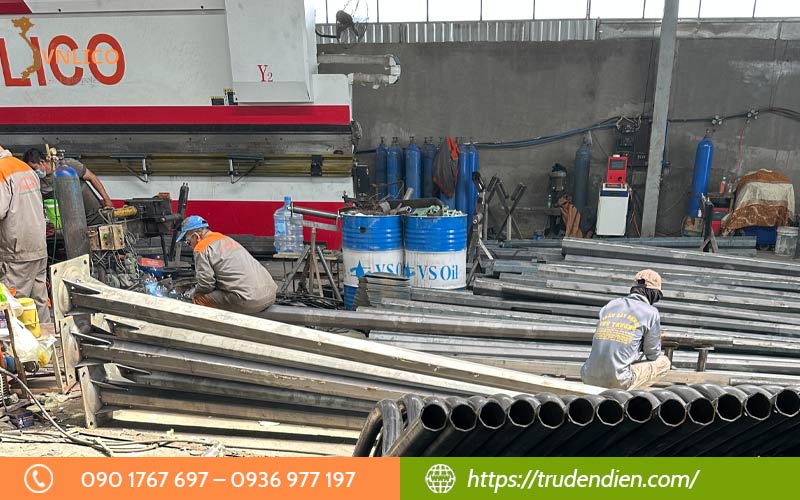

Quy trình gia công trụ camera giao thông tại xưởng

Dưới dây là quy trinh các bước gia công trụ camera giao thông tại xưởng, cụ thể:

Bước 1: Chuẩn bị và xả phôi thép

Thép tấm nguyên bản sẽ được kiểm tra bề mặt, sau đó đưa vào máy cắt plasma hoặc máy cắt CNC để tạo hình thân trụ (hình đa giác hoặc tròn côn) theo bản vẽ thiết kế.

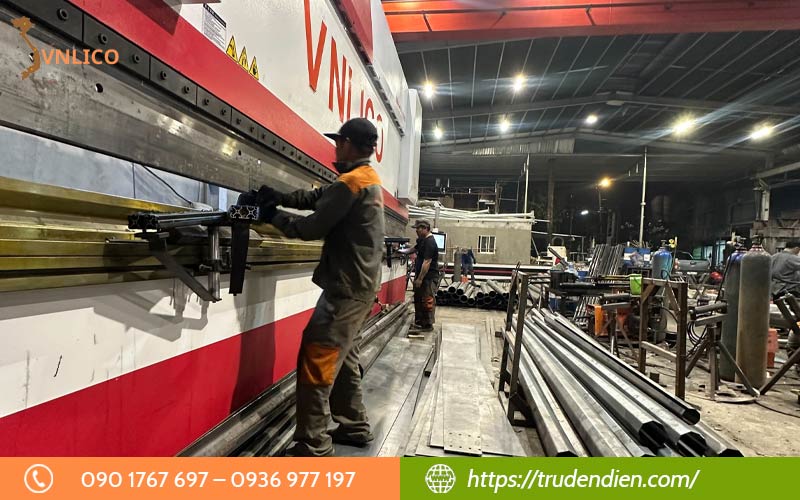

Bước 2: Chấn nén tạo hình

Sử dụng máy chấn thủy lực công suất lớn (từ 500 tấn trở lên) để ép tấm thép thành hình dạng mong muốn. Đây là bước quan trọng nhất quyết định tính thẩm mỹ và độ đồng tâm của trụ.

Bước 3: Hàn dọc thân trụ

Thân trụ sau khi chấn sẽ được đưa vào máy hàn tự động dưới lớp thuốc bảo vệ. Đường hàn phải mịn, sâu và không có bọt khí để đảm bảo kết cấu vững chắc.

Bước 4: Hàn mặt bích và cần vươn

• Mặt bích đế: Được hàn chắc chắn vào chân trụ với các gân tăng cứng để chịu tải trọng toàn bộ hệ thống.
• Cửa trụ: Cắt lỗ và hàn khung cửa trụ để lắp đặt bảng điện, aptomat bên trong.

Bước 5: Xử lý bề mặt và mạ kẽm nhúng nóng

Sau khi hoàn thiện phần thô, trụ được tẩy gỉ bằng axit chuyên dụng và nhúng vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C. Lớp kẽm này giúp trụ bền bỉ trên 20 năm trong điều kiện ngoài trời.

Bước 6: Sơn tĩnh điện (Tùy chọn)

Nếu khách hàng yêu cầu màu sắc thẩm mỹ (vàng đen, xanh lá, xám ghi), trụ sẽ được đưa vào buồng sơn tĩnh điện để tạo lớp bảo vệ kép và tăng tính thẩm mỹ cho đô thị.

Bước 7: Kiểm tra chất lượng (KCS)

Mỗi sản phẩm trước khi xuất xưởng đều phải qua khâu kiểm tra:

• Kiểm tra độ dày lớp mạ bằng máy đo chuyên dụng.
• Kiểm tra các mối hàn và độ thẳng của thân trụ.

Tìm hiểu thêm: Báo giá trụ camera ngoài trời 3m, 4m, 5m, 6m mới nhất

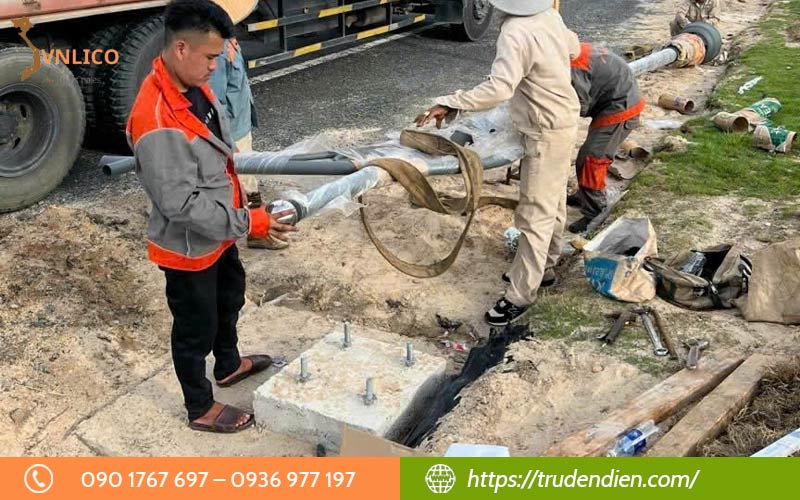

Quy trình thi công móng trụ camera giao thông

Móng trụ là “nền móng” giúp trụ đứng vững trước gió bão và rung động từ dòng phương tiện. Tùy vào địa chất và chiều cao trụ mà kích thước móng sẽ khác nhau (thường là móng bê tông cốt thép đúc tại chỗ).

Bước 1: Xác định vị trí và đào hố móng

Dựa trên bản vẽ thiết kế, kỹ sư tiến hành đo đạc, cắm cọc định vị vị trí trụ. Đào hố móng theo kích thước tiêu chuẩn (Ví dụ: 1.0m x 1.0m x 1.2m). Đảm bảo đáy hố được đầm nén chặt, phẳng.

Bước 2: Lắp đặt hệ thống tiếp địa và ống luồn dây

• Tiếp địa: Đóng cọc tiếp địa (thường là cọc thép mạ đồng L63x5 hoặc V5) xuống đáy hố để đảm bảo an toàn điện và chống sét cho camera.
• Ống luồn dây: Đặt các đường ống nhựa xoắn HDPE để dẫn cáp quang, cáp điện từ nguồn về chân trụ.

Bước 3: Đặt khung móng (Bu lông móng)

Khung móng được định vị chính xác vào tâm hố. Lưu ý: Sử dụng thước nivo (thước thủy) để căn chỉnh các đầu bu lông luôn thẳng đứng và đúng cao độ. Việc đặt lệch khung móng sẽ khiến trụ bị nghiêng sau khi lắp.

Bước 4: Đổ bê tông và bảo dưỡng

Tiến hành đổ bê tông (thường là mác M200 hoặc M250). Trong quá trình đổ, cần dùng đầm dùi để bê tông đặc chắc, không bị rỗ tổ ong. Sau khi đổ, thực hiện bảo dưỡng bê tông (tưới nước, che đậy) trong vòng 3 – 7 ngày trước khi tiến hành dựng trụ.

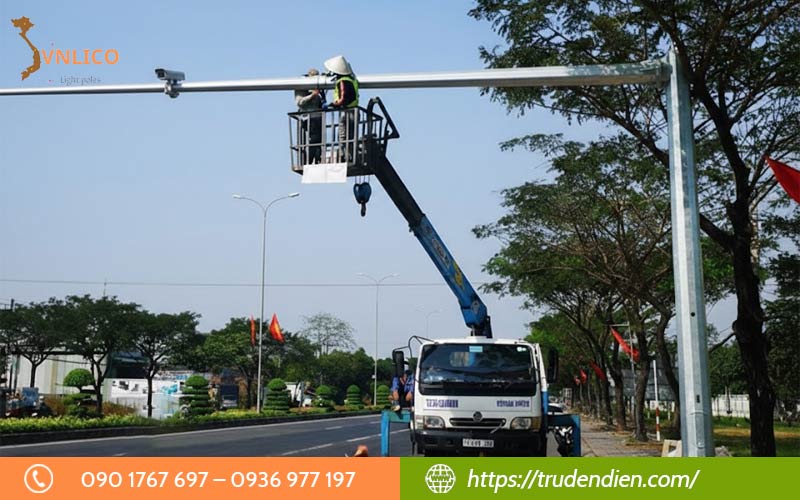

Quy trình lắp đặt trụ camera giao thông ngoài thực tế

Sau khi móng bê tông đã đạt cường độ chịu lực, đơn vị thi công sẽ tiến hành vận chuyển trụ từ xưởng ra vị trí lắp dựng.

Bước 1: Công tác chuẩn bị và an toàn giao thông

Đặt biển báo thi công, rào chắn và có người điều tiết giao thông (vì lắp trụ camera thường diễn ra sát mép đường hoặc trên dải phân cách).

Kiểm tra lại thông số của khung móng và các thiết bị: Cẩu tự hành, dây cáp vải, dụng cụ siết bu lông.

Bước 2: Lắp ráp các bộ phận của trụ (dưới mặt đất)

Nếu trụ có thiết kế rời (thân trụ và cần vươn), kỹ thuật viên sẽ tiến hành liên kết chúng bằng bu lông inox chống gỉ ngay dưới mặt đất trước khi cẩu. Gắn các giá đỡ camera, hộp kỹ thuật vào vị trí sơ bộ trên thân trụ.

Bước 3: Cẩu dựng trụ vào vị trí móng

Sử dụng xe cẩu tự hành để nâng trụ. Dây cáp vải phải được buộc ở vị trí trọng tâm để trụ không bị mất thăng bằng khi nhấc lên. Đưa đế trụ vào đúng các đầu bu lông móng đã chờ sẵn.

Bước 4: Căn chỉnh và siết bu lông

Dùng thước thủy hoặc máy kinh vĩ để kiểm tra độ thẳng đứng của trụ theo cả hai phương. Sử dụng đệm phẳng, đệm vênh và siết chặt đai ốc bằng thiết bị chuyên dụng (cờ lê lực). Thông thường sẽ sử dụng 2 đai ốc trên mỗi đầu bu lông để chống nới lỏng do rung động giao thông.

Bước 5: Hoàn thiện bề mặt chân trụ

Sau khi siết chặt, tiến hành chèn vữa không co ngót (SikaGrout) vào khe hở giữa mặt bích đế trụ và bề mặt móng bê tông để bảo vệ đầu bu lông khỏi bị rỉ sét và tăng tính ổn định.

Có thể bạn quan tâm: Chân giá cột bắt camera mạ kẽm bền chắc cho công trình

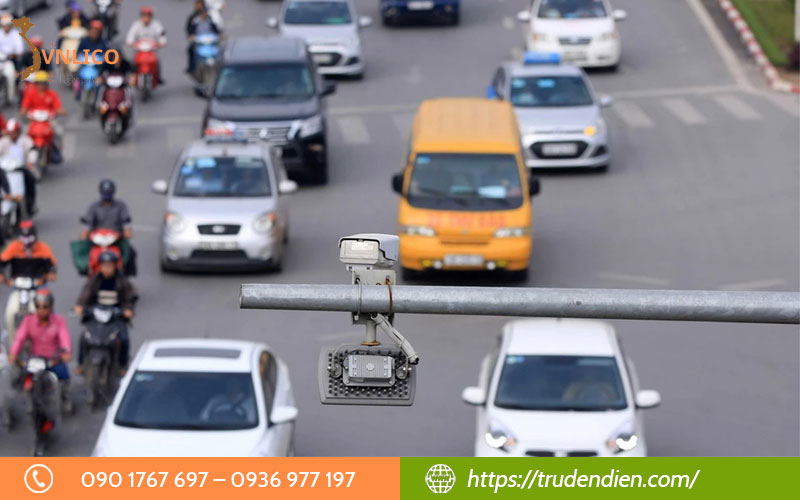

Lắp đặt và hoàn thiện hệ thống camera trên trụ

Sau khi trụ đã đứng vững và ổn định, công đoạn tiếp theo là lắp đặt các thiết bị điện tử và camera lên trên hệ thống giá đỡ.

Bước 1: Gắn thiết bị lên giá đỡ

Lắp đặt các dòng camera chuyên dụng (Camera AI nhận diện biển số, camera PTZ xoay 360 độ hoặc camera thân cố định) vào cần vươn hoặc thân trụ. Đảm bảo các khớp nối được siết chặt nhưng vẫn có thể điều chỉnh linh hoạt góc quan sát ban đầu.

Bước 2: Đi dây tín hiệu và nguồn điện

Luồn cáp quang, cáp mạng (Cat6) và dây nguồn từ dưới đế trụ lên trên thông qua lòng trụ để đảm bảo thẩm mỹ và tránh bị cắt phá.

Các đầu nối (Jack RJ45, đầu nối nguồn) phải được bọc băng keo điện và cho vào hộp kỹ thuật chuyên dụng trên thân trụ để chống nước tuyệt đối.

Bước 3: Lắp đặt tủ thiết bị (Cabinet)

Tủ điện thường được gắn ở độ cao khoảng 2m – 3m trên thân trụ để tránh ngập lụt và can thiệp trái phép.

Bên trong tủ bao gồm: Bộ nguồn (Adapter), Switch công nghiệp (Industrial Switch), bộ chống sét lan truyền và các thiết bị truyền dẫn không dây (nếu có).

Bước 4: Cấu hình và căn chỉnh góc nhìn

Kỹ thuật viên kết nối hệ thống với trung tâm điều hành qua mạng Internet hoặc cáp quang nội bộ. Tiến hành căn chỉnh tiêu cự, góc quan sát để đảm bảo hình ảnh rõ nét, bao quát được các làn đường và không bị ngược sáng.

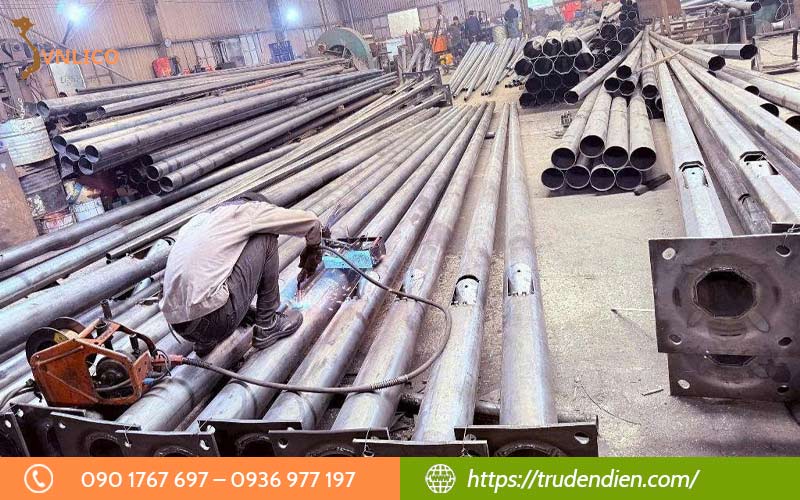

Những lưu ý quan trọng trong quá trình gia công và lắp đặt trụ camera

Để một hệ thống camera giao thông hoạt động ổn định mà không gặp sự cố, cần đặc biệt lưu tâm đến các yếu tố sau đây:

• Chống rung tuyệt đối: Tính toán độ dày thép và kết cấu thân trụ chuẩn xác để giảm thiểu biên độ rung, đảm bảo hình ảnh camera (đặc biệt là camera AI nhận diện biển số) luôn rõ nét.
• Tiêu chuẩn mạ kẽm: Bắt buộc mạ kẽm nhúng nóng theo chuẩn ASTM A123 để ngăn ngừa gỉ sét, đảm bảo tuổi thọ trụ trên 20 năm trong điều kiện thời tiết khắc nghiệt.
• Xử lý nền móng: Kiểm tra kỹ địa chất trước khi đổ bê tông; thực hiện ép cọc bổ sung nếu nền đất yếu để tránh tình trạng trụ bị nghiêng, lún sau khi lắp đặt.
• Hệ thống tiếp địa & Chống sét: Đảm bảo hệ thống tiếp địa có điện trở suất dưới 4 Ohm và lắp bộ chống sét lan truyền để bảo vệ an toàn cho thiết bị điện tử đắt tiền.
• An ninh đường dây: Toàn bộ dây cáp tín hiệu và dây nguồn phải được luồn kín trong lòng trụ và hộp kỹ thuật có khóa để tránh bị cắt phá hoặc tác động từ môi trường.
• Siết lực bu lông: Sử dụng thiết bị chuyên dụng để siết chặt đai ốc móng, nên dùng đai ốc kép (double nut) để chống hiện tượng tự nới lỏng do rung động từ dòng phương tiện giao thông.
• An toàn thi công: Thiết lập đầy đủ rào chắn, biển báo phản quang và người điều tiết giao thông trong suốt quá trình cẩu dựng trụ để đảm bảo an toàn tuyệt đối cho người đi đường.

Báo giá gia công lắp đặt trụ camera giao thông mới nhất 2026

Báo giá gia công và lắp đặt trụ camera giao thông trong năm 2026 không có mức giá cố định mà thường dao động dựa trên nhiều yếu tố thực tế như quy cách thép, chiều cao trụ, độ dày thân và địa điểm thi công. Bên cạnh đó, sự biến động của giá nguyên vật liệu đầu vào và các yêu cầu kỹ thuật chuyên biệt của từng dự án cũng ảnh hưởng trực tiếp đến chi phí tổng thể.

Để nhận được bảng báo giá chính xác nhất, tối ưu ngân sách và phù hợp với tiêu chuẩn kỹ thuật hiện hành, quý khách hàng vui lòng liên hệ trực tiếp Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được đội ngũ chuyên viên tư vấn chi tiết!

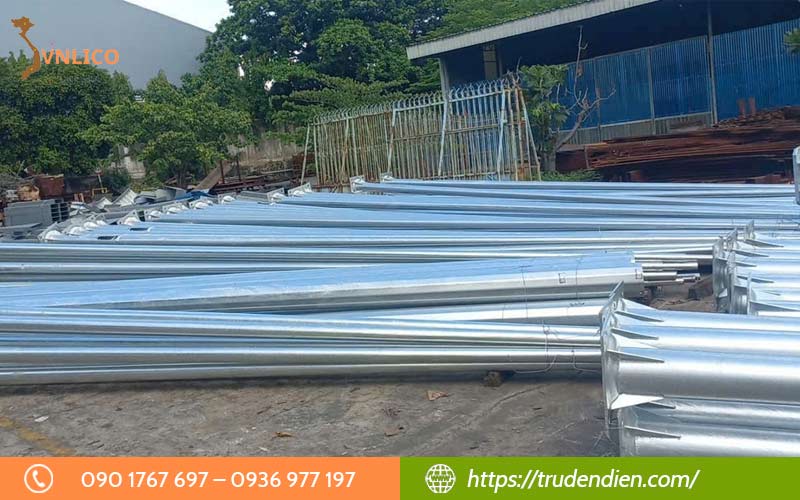

VNLICO – Đơn vị gia công lắp đặt trụ camera giao thông uy tín

VNLICO là đơn vị tiên phong trong lĩnh vực sản xuất và thi công hạ tầng giao thông thông minh tại Việt Nam với hơn 15 năm kinh nghiệm thực chiến. Chúng tôi cam kết mang đến những giải pháp trụ camera chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe nhất của ngành giao thông vận tải.

• Quy trình gia công tiên tiến: Ứng dụng công nghệ hiện đại giúp sản phẩm có độ chính xác cao, bền bỉ và thẩm mỹ.
• Vật liệu tiêu chuẩn: 100% thép đầu vào có chứng chỉ CO/CQ rõ ràng, đảm bảo độ bền cơ lý tốt nhất.
• Công nghệ mạ kẽm nhúng nóng: Đạt tiêu chuẩn quốc tế ASTM A123, giúp trụ chống ăn mòn và bền bỉ trên 20 năm dưới mọi điều kiện thời tiết.
• Đội ngũ kỹ sư giỏi: Tư vấn giải pháp thiết kế tối ưu, giúp khách hàng tiết kiệm chi phí nhưng vẫn đảm bảo an toàn kỹ thuật.
• Giá thành cạnh tranh: Là đơn vị sản xuất trực tiếp không qua trung gian, VNLICO luôn mang lại mức giá gốc tốt trên thị trường.
• Tiến độ vượt trội: Quy trình sản xuất khép kín giúp rút ngắn thời gian giao hàng và lắp đặt, đảm bảo đúng tiến độ dự án.
• Chính sách bảo hành dài hạn: Hỗ trợ kỹ thuật nhanh chóng, cam kết bảo hành uy tín cho mọi sản phẩm và hạng mục thi công.
• Giải pháp trọn gói: Cung cấp dịch vụ từ khâu khảo sát, thiết kế, gia công đến lắp đặt hoàn thiện tại công trình.

Hy vọng những thông tin về quy trình gia công lắp đặt trụ camera giao thông trên đây đã giúp bạn có cái nhìn tổng quan và chính xác nhất. Để đảm bảo chất lượng công trình và tối ưu chi phí, VNLICO luôn là đối tác tin cậy sẵn sàng đồng hành cùng mọi dự án trên toàn quốc. Đừng ngần ngại liên hệ ngay Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để nhận được báo giá và dịch vụ hỗ trợ nhanh chóng nhất!
