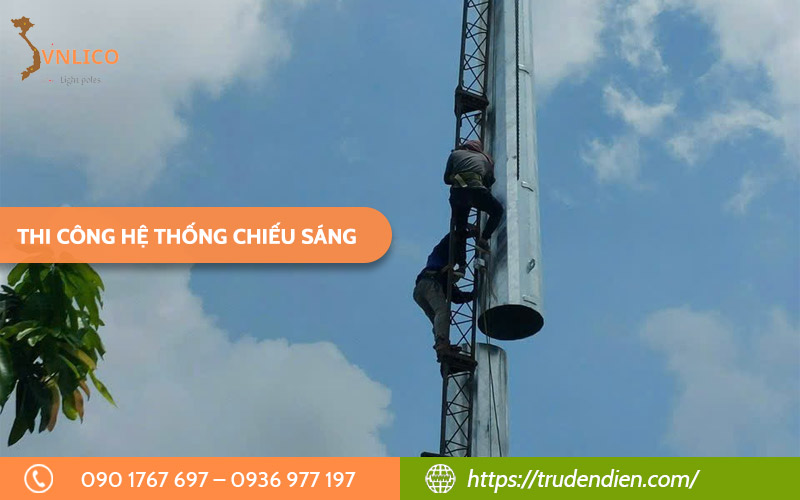

Quy trình thi công hệ thống chiếu sáng cao áp ngoài trời

Một hệ thống chiếu sáng cao áp được thi công bài bản không chỉ mang lại ánh sáng ổn định, tuổi thọ cao mà còn giúp tiết kiệm đến 40% chi phí điện năng so với các giải pháp truyền thống. Thi công hệ thống chiếu sáng cao áp đúng kỹ thuật còn giảm thiểu tối đa rủi ro sự cố, đảm bảo an toàn cho người vận hành. Tham khảo bài viết dưới đây của VNLICO để nắm được quy trình triển khai chuẩn từ A-Z.

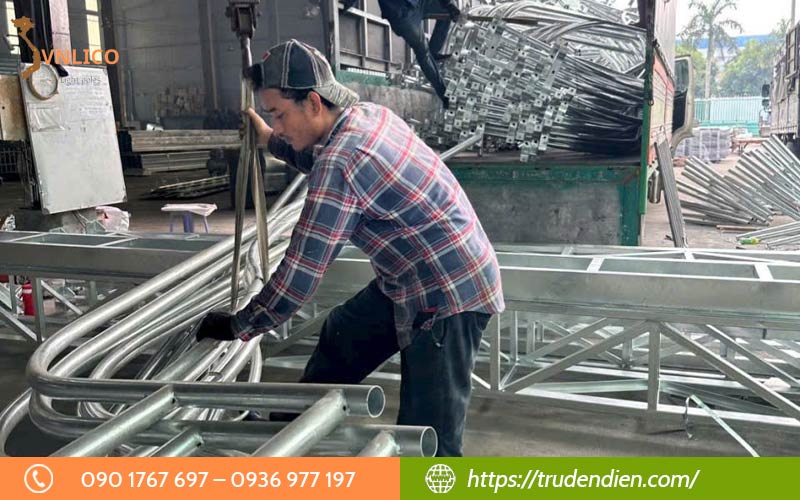

Tiêu chuẩn thiết kế và thi công hệ thống chiếu sáng cao áp ngoài trời

Hệ thống chiếu sáng đường phố sử dụng đèn cao áp thường được thiết kế và lắp đặt với cột đèn có chiều cao phổ biến từ 5m đến 15m. Quá trình thiết kế cần dựa trên các tính toán chi tiết của đội ngũ kỹ sư chiếu sáng ngoài trời nhằm lựa chọn loại đèn, chiều cao cột, khoảng cách bố trí và kiểu kết cấu phù hợp với từng tuyến đường hoặc công trình cụ thể.

Trước khi tiến hành thi công, đơn vị thực hiện cần tuân thủ đầy đủ các quy chuẩn và tiêu chuẩn kỹ thuật liên quan đến hệ thống chiếu sáng, nhằm đảm bảo chất lượng công trình, hiệu quả chiếu sáng và mức độ an toàn trong quá trình vận hành. Cụ thể:

• Tiêu chuẩn thiết kế: TCXDVN 333:2005, TCXDVN 259:2001 áp dụng cho các công trình công cộng và hạ tầng đô thị.
• Tiêu chuẩn kỹ thuật: QCVN QTĐ-7:2008/BCT.
• Tiêu chuẩn về trang thiết bị: 11-TCN-18-2006 đến 11-TCN-21-2006.
• Tiêu chuẩn an toàn: TCVN 4756:1989.

Xem thêm: Quy trình thi công chiếu sáng nhà xưởng chuẩn kỹ thuật

Quy trình thi công hệ thống chiếu sáng cao áp ngoài trời

Dưới đây là quy trình thi công hệ thống chiếu sáng cao áp ngoài trời, cụ thể:

Bước 1: Khảo sát thực địa và lập hồ sơ thiết kế

Trước khi bắt tay vào thi công, đơn vị thực hiện cần tiến hành khảo sát thực địa toàn diện để đánh giá địa hình, hiện trạng công trình ngầm, khoảng cách bố trí cột và nhu cầu chiếu sáng thực tế của công trình.

Từ đó, kỹ sư thiết kế sẽ lập bản vẽ kỹ thuật, tính toán độ rọi, khoảng cách trung bình giữa các cột đèn chiếu sáng, chiều cao lắp đặt (thường từ 5m đến 15m tùy công trình) và lựa chọn loại đèn phù hợp, phổ biến nhất là đèn LED với các mức công suất 50W, 70W, 80W, 100W, 150W, 200W…

Bước 2: Lắp đặt tủ điều khiển chiếu sáng

Tủ điều khiển cần được cung cấp nguồn điện phù hợp tùy theo số lượng đèn trong hệ thống, có thể lựa chọn các loại tủ 50A, 75A hoặc 100A để tránh lãng phí. Nguồn điện cấp cho tủ được lấy từ trạm điện hiện có, toàn bộ hệ thống vận hành theo nguyên tắc 3 pha 4 dây có nối đất trung tính. Tủ điều khiển được lập trình tự động đóng/cắt theo điều kiện ánh sáng môi trường, giúp tiết kiệm điện năng tối ưu.

Bước 3: Đào hào cáp và thi công cáp ngầm

Trước khi thi công cáp ngầm, cần kiểm tra kỹ quy cách, số lượng và chất lượng cáp theo bản vẽ thiết kế, sau đó rải vật liệu tại từng vị trí thi công. Các vật tư cần chuẩn bị gồm ống HDPE bảo vệ cáp, cáp ngầm đồng (thường loại Cu/XLPE/PVC/DSTA/PVC), băng báo cáp và bê tông lót.

Cáp ngầm được luồn vào ống HDPE đặt trong rãnh chờ sẵn, tiếp theo rải một lớp cát phủ lên ống HDPE, sau đó đặt băng báo cáp và phủ lớp đất hoặc bê tông tùy theo yêu cầu từng công trình.

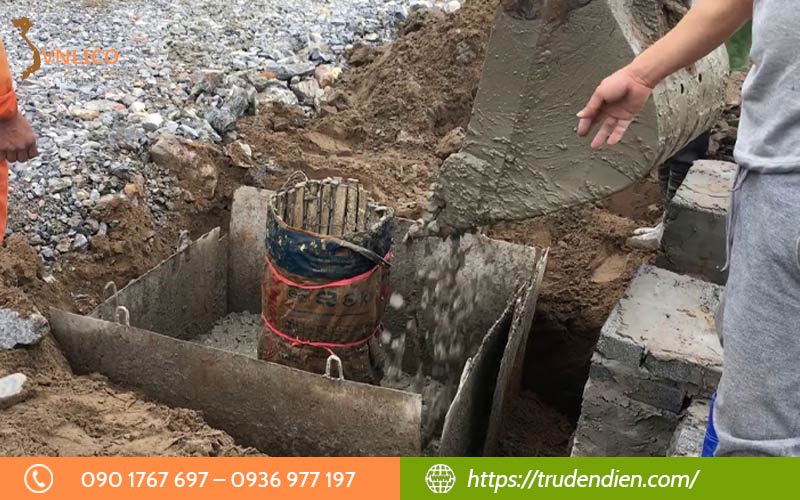

Bước 4: Đào hố móng và đổ bê tông móng cột

Hố móng được đào đúng vị trí đã xác định trên mặt bằng, đúng kích thước, độ sâu và bề rộng theo thiết kế – đặc biệt cần chú ý kiểm tra các công trình ngầm hiện hữu để tránh làm hư hỏng. Đối với các cột đèn phổ biến từ 6m đến 10m, độ dày lớp bê tông móng thường dao động từ 50cm đến 80cm để đảm bảo độ ổn định và khả năng chịu lực tốt.

Sau khi đổ bê tông đúng khối lượng theo thiết kế, bê tông cần được che phủ, giữ ẩm và để đông cứng tối thiểu 72 giờ trước khi tiến hành lắp đặt các hạng mục tiếp theo.

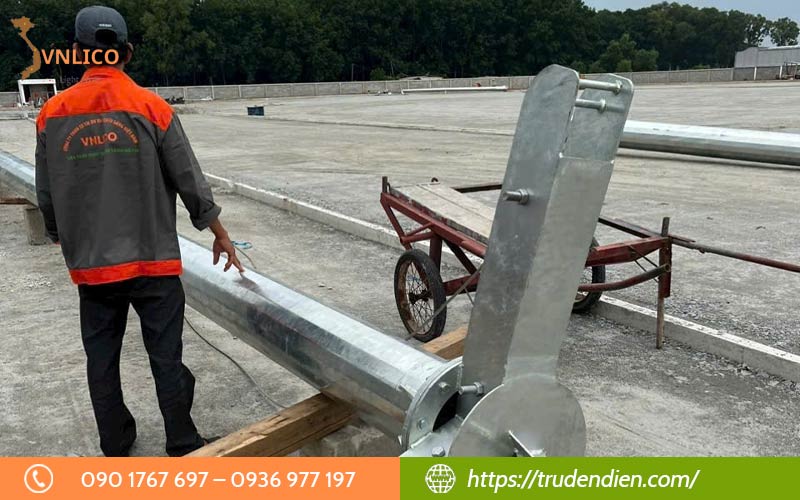

Bước 5: Dựng cột đèn cao áp

Sau khi bê tông móng đạt chuẩn, cần kiểm tra lại thông số kỹ thuật ghi trên cột theo hồ sơ thiết kế, sau đó vận chuyển thiết bị đến từng vị trí móng chờ để tiến hành lắp dựng. Cột được nâng bằng xe cẩu theo phương thẳng đứng, căn chỉnh vào hệ thống bulong móng bằng tay; sau khi định vị chắc chắn, kiểm tra độ thẳng đứng bằng quả dọi và siết chặt toàn bộ bulong.

Công nhân tham gia dựng cột bắt buộc phải có trình độ chuyên môn và được đào tạo đầy đủ về an toàn lao động.

Bước 6: Lắp đặt chóa đèn và đấu nối điện

Trước khi lắp đặt, chóa đèn phải được kiểm tra chất lượng toàn diện bao gồm quy cách, nhà sản xuất và thử sáng; việc lắp đặt được thực hiện thông qua xe cẩu tự hành có lồng cho công nhân đứng thao tác.

Tiếp theo, bảng điện cửa cột được lắp cố định bên trong thân cột, đầu cáp được bóc và ép các loại đầu cốt đúng tiết diện; trước khi đấu lên đèn, toàn bộ mạch điện được kiểm tra thông mạch bằng đồng hồ vạn năng và đo cách điện bằng Megomet.

Bước 7: Đánh số cột và vận hành thử

Tất cả các vị trí cột đều phải được đánh số để phục vụ công tác quản lý và vận hành.

Sau khi hoàn tất đấu nối, tiến hành đóng điện từng pha để kiểm tra chạm chập, đo điện áp và dòng điện từng pha bằng Vôn kế và Ampe kìm, đồng thời kiểm tra chế độ tự động của tủ điều khiển.

Bước 8: Hoàn trả mặt bằng và nghiệm thu bàn giao

Sau khi lắp đặt hoàn chỉnh hệ thống chiếu sáng, đơn vị thi công phải hoàn trả mặt bằng theo đúng hiện trạng ban đầu, tuân thủ quy phạm của ngành giao thông.

Nhà thầu tiến hành nghiệm thu với Chủ đầu tư, Tư vấn giám sát và đăng ký với Điện lực địa phương để hoàn tất thủ tục đưa công trình vào sử dụng chính thức. Hệ thống được bảo hành tối thiểu 12 tháng kể từ ngày nghiệm thu đóng điện.

Lưu ý quan trọng: Toàn bộ quy trình thi công hệ thống chiếu sáng cao áp ngoài trời phải được thực hiện bởi đội ngũ kỹ sư, công nhân có chứng chỉ hành nghề, sử dụng vật tư đạt tiêu chuẩn CO/CQ và tuân thủ nghiêm ngặt các quy định về an toàn điện theo TCVN 4756-1989 và QCVN QTĐ-7:2008/BCT.

Tìm hiểu thêm: Quy trình vận hành hệ thống chiếu sáng công cộng

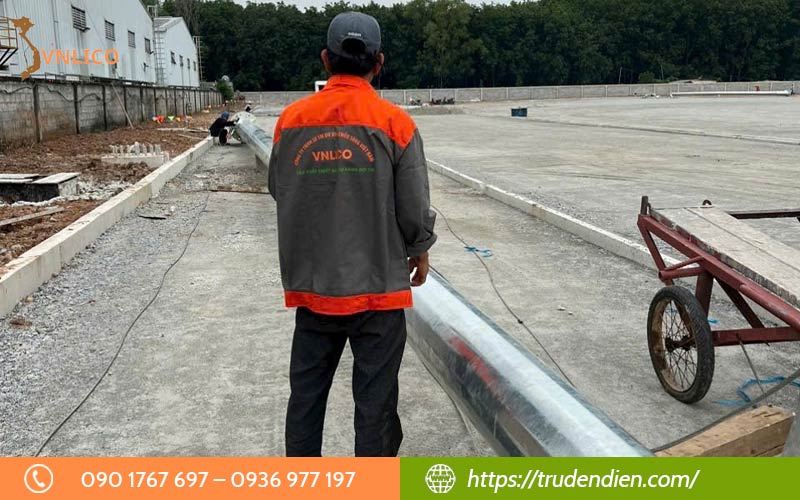

Các yếu tố ảnh hưởng đến chất lượng thi công

Dù quy trình thi công có bài bản đến đâu, chất lượng công trình chiếu sáng cao áp vẫn có thể bị ảnh hưởng bởi nhiều yếu tố khách quan lẫn chủ quan. Cần hiểu rõ những yếu tố dưới đây để chủ động kiểm soát rủi ro ngay từ đầu:

• Chất lượng vật tư, thiết bị: Đèn cao áp, cột thép, cáp ngầm và tủ điều khiển phải có CO/CQ rõ ràng, đạt chuẩn IP54/IP66. Vật tư kém chất lượng là nguyên nhân hàng đầu dẫn đến hỏng hóc, tốn chi phí bảo trì.
• Năng lực thiết kế kỹ thuật: Bản vẽ thiết kế phải tính toán chính xác độ rọi, khoảng cách cột, chiều cao lắp đặt và tiết diện cáp. Sai sót trong thiết kế sẽ dẫn đến tình trạng vùng tối, chói lóa hoặc hao phí điện năng không cần thiết.
• Tay nghề đội ngũ thi công: Công nhân thi công điện cao áp cần có chứng chỉ hành nghề. Thao tác sai kỹ thuật trong đấu nối cáp, dựng cột hoặc đổ móng có thể gây nguy hiểm nghiêm trọng cho cả công trình và người vận hành.
• Điều kiện địa chất và thời tiết: Địa chất nền yếu, mực nước ngầm cao hay khu vực nhiễm mặn đòi hỏi giải pháp móng và bảo vệ cáp đặc thù. Thi công trong mùa mưa cần đặc biệt chú ý đến tiến độ đổ bê tông và bảo vệ hào cáp.
• Chất lượng mặt đường và cây xanh che phủ: Sau khi lắp đặt, cường độ ánh sáng và độ rọi thực tế còn phụ thuộc vào hệ số phản xạ của mặt đường và mức độ che phủ của tán cây. Đây là lý do đơn vị thi công cần đo đạc thông số chiếu sáng thực tế sau khi vận hành và điều chỉnh tâm đèn nếu cần.
• Công tác giám sát và nghiệm thu: Không giám sát chặt chẽ trong quá trình thi công sẽ dẫn đến tình trạng thi công ẩu, dễ bỏ qua các bước kỹ thuật quan trọng.

Lưu ý khi lựa chọn đơn vị thi công hệ thống chiếu sáng

Thị trường thi công chiếu sáng cao áp hiện nay có rất nhiều đơn vị với năng lực và uy tín khác nhau. Để tránh rủi ro về chất lượng, tiến độ và chi phí phát sinh, cần nắm rõ các tiêu chí:

• Ưu tiên đơn vị có đầy đủ tư cách pháp lý: Đơn vị thi công phải có Giấy phép hoạt động điện lực do Bộ Công Thương hoặc Sở Công Thương cấp, đặc biệt là hạng mục tư vấn thiết kế và thi công hệ thống điện công trình.
• Kiểm tra năng lực thực tế qua hồ sơ công trình đã thực hiện: Đơn vị uy tín sẽ có danh mục công trình chiếu sáng đã thi công, kèm theo biên bản nghiệm thu và thông tin liên hệ chủ đầu tư để tham khảo.
• Yêu cầu cam kết rõ ràng về xuất xứ vật tư: Đề nghị nhà thầu cung cấp catalogue, CO/CQ của toàn bộ thiết bị trước khi thi công. Tuyệt đối không chấp nhận vật tư thay thế không có trong hợp đồng mà không có sự đồng ý bằng văn bản.
• Xem xét phương án bảo hành và bảo trì sau thi công: Một đơn vị chuyên nghiệp luôn đi kèm chính sách bảo hành tối thiểu 12 tháng và có đội kỹ thuật xử lý sự cố nhanh chóng. Tránh lựa chọn đơn vị chỉ bảo hành theo hình thức, không có cam kết cụ thể.
• So sánh báo giá nhưng không chỉ chọn theo giá rẻ: Báo giá quá thấp thường đồng nghĩa với việc sử dụng vật tư kém chất lượng hoặc cắt giảm nhân công. Hãy yêu cầu bảng báo giá chi tiết từng hạng mục để dễ dàng so sánh minh bạch giữa các nhà thầu.

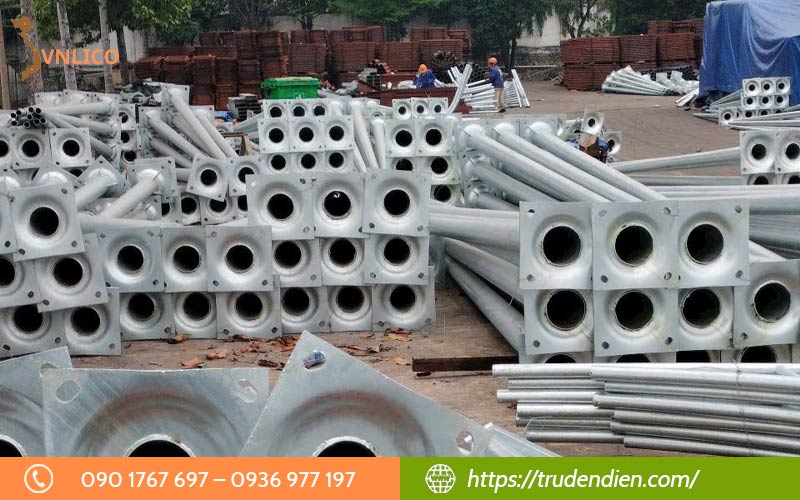

VNLICO – Đơn vị thiết kế thi công hệ thống chiếu sáng uy tín

Công ty TNHH SX TM DV XNK Chiếu Sáng Việt Nam tự hào mang đến những sản phẩm chiếu sáng có chất lượng ổn định, đạt chuẩn ISO 9001, với quy trình kiểm soát chặt chẽ từ khâu lựa chọn nguyên vật liệu đến giai đoạn sản xuất và hoàn thiện.

Bên cạnh đó, công ty sở hữu đội ngũ kỹ sư – kỹ thuật viên có chuyên môn cao, giàu kinh nghiệm thực tế, làm việc tận tâm và trách nhiệm. Kết hợp với hệ thống máy móc, thiết bị hiện đại phục vụ thi công, chúng tôi có đủ năng lực đáp ứng các yêu cầu kỹ thuật cũng như đảm bảo tiến độ thực hiện theo yêu cầu của chủ đầu tư và khách hàng.

• Toàn bộ thiết bị chiếu sáng từ trụ đèn cao áp, đèn LED đường phố, phụ kiện đều được kiểm định nghiêm ngặt trước khi xuất xưởng, đảm bảo độ bền và hiệu suất ổn định lâu dài.
• VNLICO sở hữu 2 xưởng sản xuất tại Đồng Nai và TP.HCM, loại bỏ chi phí trung gian, mang lại mức giá tốt trên thị trường cho chủ đầu tư.
• Mọi công đoạn từ lựa chọn nguyên vật liệu đầu vào đến kiểm tra thành phẩm đều tuân thủ hệ thống quản lý chất lượng quốc tế ISO 9001, đảm bảo tính đồng đều và ổn định trên từng lô hàng.
• Toàn bộ sản phẩm cung cấp đều kèm theo chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) đầy đủ, minh bạch – sẵn sàng phục vụ công tác nghiệm thu công trình.
• VNLICO hỗ trợ khách hàng từ tư vấn lựa chọn giải pháp, thiết kế bản vẽ kỹ thuật đến thi công lắp đặt và bảo trì định kỳ.
• Chủ đầu tư, nhà thầu và đơn vị thi công có nhu cầu số lượng lớn sẽ được hưởng chính sách giá ưu đãi đặc biệt, hỗ trợ tiến độ giao hàng linh hoạt và các điều khoản thanh toán phù hợp.

Câu hỏi thường gặp (FAQ)

Thi công hệ thống chiếu sáng cao áp mất bao lâu?

Thời gian thi công hệ thống chiếu sáng cao áp không có con số cố định, mà phụ thuộc vào quy mô, địa hình thực địa và khối lượng công việc của từng dự án cụ thể. Công trình nhỏ sẽ hoàn thành nhanh hơn, trong khi các dự án hạ tầng lớn như khu công nghiệp hay đường đô thị đòi hỏi thời gian triển khai dài hơn với nhiều công đoạn phức tạp hơn.

Để có tiến độ chính xác nhất, chủ đầu tư nên yêu cầu đơn vị thi công lập kế hoạch triển khai chi tiết ngay từ giai đoạn ký kết hợp đồng.

Có cần xin phép khi lắp đặt hệ thống chiếu sáng ngoài trời không?

Có. Theo quy định hiện hành, việc lắp đặt hệ thống chiếu sáng ngoài trời – đặc biệt là hệ thống chiếu sáng cao áp kết nối lưới điện quốc gia – đều phải thực hiện đầy đủ thủ tục pháp lý trước khi thi công.

Cụ thể, chủ đầu tư cần xin phép xây dựng đối với các hạng mục công trình điện thuộc diện phải cấp phép, phê duyệt hồ sơ thiết kế kỹ thuật từ cơ quan có thẩm quyền, đồng thời đăng ký đấu nối và nghiệm thu với Điện lực địa phương trước khi đưa hệ thống vào vận hành chính thức.

Hệ thống chiếu sáng sử dụng đèn LED có tiết kiệm điện hơn đèn cao áp truyền thống không?

Có, và sự chênh lệch là rất đáng kể. Đèn LED tiêu thụ điện năng thấp hơn từ 40% đến 60% so với đèn cao áp Natri hoặc Metal Halide cùng công suất chiếu sáng. Ngoài ra, đèn LED có tuổi thọ cao hơn nhiều, thường từ 30.000 đến 50.000 giờ so với 10.000 đến 15.000 giờ của đèn cao áp truyền thống.

Đối với các công trình chiếu sáng quy mô lớn như khu công nghiệp hay đường đô thị, việc chuyển sang hệ thống LED có thể tiết kiệm hàng chục triệu đồng tiền điện mỗi năm.

Bao lâu cần bảo trì hệ thống chiếu sáng cao áp một lần?

Tần suất bảo trì phụ thuộc vào loại thiết bị và môi trường lắp đặt, tuy nhiên khuyến nghị chung như sau:

• Kiểm tra định kỳ 3 tháng/lần đối với các hệ thống lắp đặt tại khu vực có môi trường khắc nghiệt như ven biển, khu công nghiệp có hóa chất;
• Bảo trì toàn diện 6 tháng/lần bao gồm vệ sinh chóa đèn, kiểm tra tiếp địa, đo điện trở cách điện và siết lại các mối đấu nối;
• Thay thế bóng đèn và kiểm tra tủ điều khiển theo định kỳ 12 tháng hoặc theo khuyến cáo của nhà sản xuất.
