Thiết bị tiếp địa trụ đèn: Giải pháp an toàn cho hệ thống chiếu sáng

Trong hệ thống chiếu sáng ngoài trời, thiết bị tiếp địa trụ đèn là yếu tố không thể thiếu để đảm bảo an toàn điện và bảo vệ thiết bị khỏi nguy cơ sét đánh hoặc rò điện. Nhiều công trình hiện nay vẫn xem nhẹ hạng mục này, dẫn đến hư hỏng và mất an toàn khi vận hành. Với kinh nghiệm lâu năm trong lĩnh vực chiếu sáng, VNLICO chia sẻ rằng việc lắp đặt hệ thống tiếp địa trụ đèn đạt chuẩn TCVN không chỉ giúp ổn định hoạt động mà còn kéo dài tuổi thọ cho toàn bộ hệ thống chiếu sáng.

Tìm hiểu về thiết bị tiếp địa trụ đèn

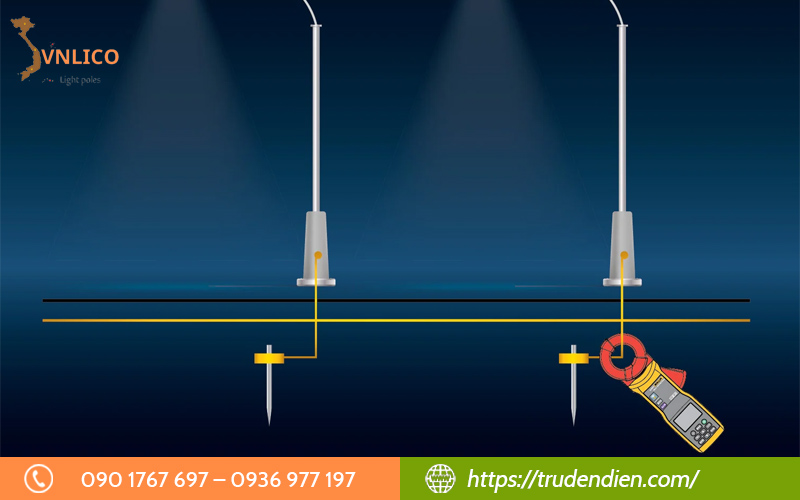

Tiếp địa cột đèn chiếu sáng là gì?

Tiếp địa cột đèn chiếu sáng là hệ thống kỹ thuật giúp dẫn dòng điện rò hoặc sét đánh truyền xuống đất, đảm bảo an toàn cho người và thiết bị trong quá trình vận hành. Hệ thống này thường được lắp đặt cùng với trụ đèn chiếu sáng công cộng, đường phố, khu dân cư hoặc khu đô thị, nhằm giảm thiểu rủi ro cháy nổ, chập điện do tác động của thời tiết hoặc sự cố kỹ thuật.

Việc lắp đặt tiếp địa cho cột đèn chiếu sáng không chỉ là yêu cầu kỹ thuật bắt buộc theo tiêu chuẩn TCVN 4756:1989 và TCVN 9385:2012, mà còn là giải pháp thiết yếu để đảm bảo an toàn điện lâu dài cho hệ thống chiếu sáng đô thị. Khi được thi công đúng quy cách, hệ thống tiếp địa sẽ giúp duy trì hiệu suất hoạt động ổn định, giảm chi phí bảo trì và nâng cao độ bền cho toàn bộ công trình.

Xem thêm: Tiếp địa cột đèn chiếu sáng là gì?

Cấu tạo cọc tiếp địa cột đèn chiếu sáng

Cọc tiếp địa của trụ đèn chiếu sáng được thiết kế nhằm đảm bảo khả năng dẫn điện tốt, độ bền cao và phù hợp với nhiều điều kiện thi công khác nhau. Thông thường, hệ thống này gồm các bộ phận cơ bản sau:

• Thân cọc: Là phần chính được chôn sâu xuống đất, thường làm từ thép mạ đồng hoặc đồng nguyên chất, có khả năng dẫn điện tốt và chống ăn mòn.
• Đế cọc: Bộ phận cố định trụ đèn xuống nền đất, đồng thời tạo liên kết vững chắc giữa thân trụ và hệ thống tiếp địa. Đế thường được làm bằng thép đúc hoặc nhôm đúc để tăng độ bền cơ học.
• Điểm tiếp địa: Nơi kết nối trực tiếp giữa trụ đèn và dây dẫn tiếp địa, giúp truyền dòng điện rò hoặc sét đánh xuống đất một cách an toàn.
• Dây dẫn tiếp địa: Sử dụng dây đồng trần hoặc dây đồng bọc cách điện, nối từ thân trụ đèn xuống cọc tiếp địa để đảm bảo tính dẫn điện ổn định.
• Cánh đèn và linh kiện điện: Là phần chứa bóng đèn, ballast, bộ nguồn…, thường được nối với dây tiếp địa nhằm tránh rò điện gây nguy hiểm.
• Bộ chống sét lan truyền (tùy chọn): Được lắp thêm trên đỉnh trụ hoặc bên trong thân đèn để tăng cường khả năng bảo vệ khỏi sét đánh trực tiếp và sét lan truyền.

Tùy theo thiết kế kỹ thuật, quy mô công trình và yêu cầu tiêu chuẩn an toàn, cấu tạo cọc tiếp địa cột đèn có thể được điều chỉnh linh hoạt nhằm đạt hiệu quả tối ưu trong việc bảo vệ hệ thống chiếu sáng và người sử dụng.

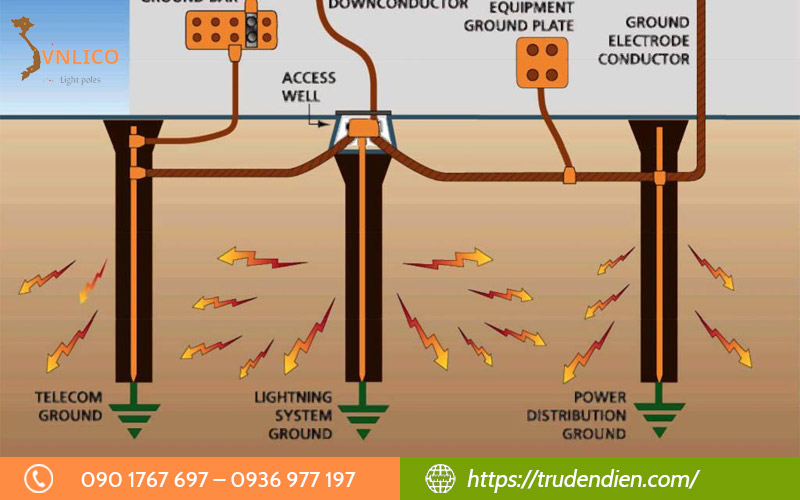

Một số loại tiếp địa cột đèn chiếu sáng phổ biến

Trong các hệ thống chiếu sáng công cộng và đô thị, cọc tiếp địa cho cột đèn được thiết kế đa dạng để phù hợp với từng loại công trình và yêu cầu kỹ thuật khác nhau. Dưới đây là những loại phổ biến nhất hiện nay:

• Cọc tiếp địa đơn: Là dạng cơ bản nhất, gồm một cọc dẫn điện duy nhất nối trực tiếp với thân trụ đèn. Loại này thường được sử dụng cho các công trình nhỏ, khu vực chiếu sáng riêng lẻ.
• Cọc tiếp địa kép: Bao gồm hai hoặc nhiều cọc tiếp địa liên kết với nhau để giảm điện trở đất, phù hợp cho cụm đèn, tuyến đường dài hoặc khu vực có mật độ trụ cao.
• Cột đèn có hệ thống chống sét tích hợp: Thiết kế đặc biệt với bộ kim thu sét hoặc thiết bị chống sét lan truyền, giúp tăng khả năng bảo vệ cho cả trụ đèn và mạch điện trong những khu vực thường xuyên có giông sét.
• Cột có khoang chứa thiết bị điện: Được trang bị bệ hoặc hộp kỹ thuật bên trong thân cột để lắp đặt biến áp, cầu dao hoặc bộ điều khiển, thuận tiện cho việc bảo trì và kiểm tra định kỳ.
• Cột tiếp địa đa chức năng: Tích hợp điểm tiếp địa, bộ điều khiển và hệ thống chiếu sáng trong cùng một cấu trúc, giúp tiết kiệm không gian và tối ưu chi phí thi công.
• Cọc tiếp địa linh hoạt: Cho phép điều chỉnh độ sâu hoặc góc cắm để phù hợp với địa hình thi công khác nhau, đảm bảo khả năng thoát điện ổn định và an toàn.

Tìm hiểu thêm: An toàn khi sử dụng trụ đèn cao áp

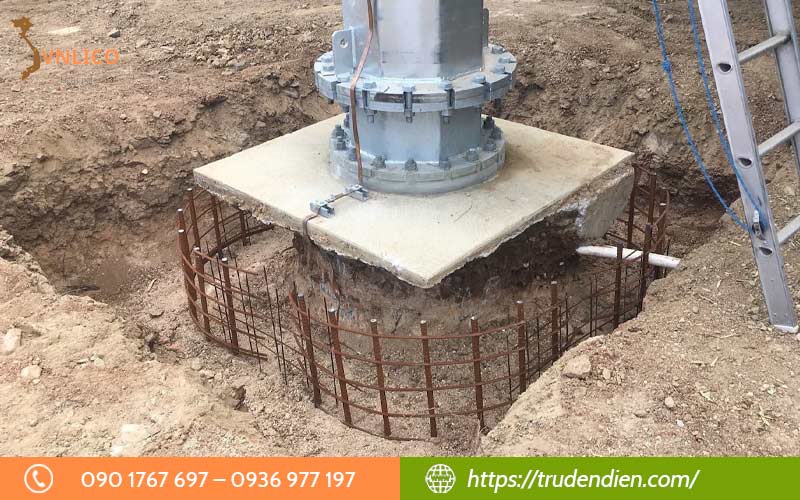

Vai trò của cột tiếp địa chiếu sáng

Cột tiếp địa giữ vai trò then chốt trong việc đảm bảo an toàn điện, bảo vệ thiết bị và duy trì hiệu suất hoạt động ổn định cho toàn bộ hệ thống chiếu sáng. Dưới đây là những vai trò nổi bật của cột tiếp địa chiếu sáng:

Bảo vệ an toàn cho người và thiết bị

Một trong những chức năng quan trọng nhất của cột tiếp địa trong hệ thống chiếu sáng là đảm bảo an toàn điện cho con người và thiết bị. Khi xảy ra sự cố rò điện, chạm mát hoặc sét đánh, cột tiếp địa sẽ tạo ra đường dẫn dòng điện xuống đất, giúp triệt tiêu điện áp dư thừa và ngăn chặn nguy cơ giật điện.

Nhờ có hệ thống tiếp địa đạt chuẩn, người sử dụng, nhân viên vận hành và các thiết bị chiếu sáng được bảo vệ tối đa khỏi tai nạn điện. Đồng thời, việc giảm thiểu dòng điện rò cũng giúp ổn định hoạt động của toàn bộ hệ thống, hạn chế hư hỏng và kéo dài tuổi thọ cho trụ đèn, bóng đèn cũng như các thiết bị điều khiển đi kèm.

Bảo vệ khỏi sét đánh

Cột tiếp địa đóng vai trò như một lá chắn an toàn giúp hệ thống chiếu sáng tránh khỏi tác động nguy hiểm của sét. Khi sét đánh vào khu vực có cột đèn, hệ thống tiếp địa sẽ dẫn dòng điện sét xuống đất một cách an toàn, ngăn không cho điện áp lan truyền làm hỏng thiết bị hoặc gây nguy hiểm cho con người.

Nhờ đó, các trụ đèn, dây dẫn và bộ điều khiển được bảo vệ khỏi quá điện áp và dòng sét lan truyền, đảm bảo hoạt động ổn định ngay cả trong điều kiện thời tiết xấu. Đây là yếu tố đặc biệt quan trọng đối với các hệ thống chiếu sáng ngoài trời, nơi nguy cơ sét đánh thường xuyên xảy ra.

Tạo điểm tiếp địa chính

Cột tiếp địa chiếu sáng thường được kết nối trực tiếp với hệ thống tiếp địa tổng thể của khu vực hoặc công trình, đóng vai trò như điểm tiếp địa chính cho toàn bộ mạng điện chiếu sáng.

Việc có một điểm tiếp địa thống nhất giúp ổn định điện áp trong hệ thống, giảm thiểu hiện tượng rò rỉ điện và đảm bảo các thiết bị hoạt động an toàn, đồng bộ. Ngoài ra, điểm tiếp địa chính còn giúp dễ dàng kiểm tra, đo điện trở tiếp địa và bảo trì định kỳ, góp phần duy trì hiệu quả hoạt động lâu dài của toàn bộ hệ thống chiếu sáng.

Hỗ trợ bảo trì và sửa chữa

Hệ thống tiếp địa được thiết kế hợp lý giúp kỹ thuật viên dễ dàng kiểm tra, đo điện trở và xác định các điểm hư hỏng trong quá trình bảo trì. Khi xảy ra sự cố rò điện hoặc sét đánh, việc có sẵn các điểm tiếp địa rõ ràng và dễ truy cập sẽ rút ngắn thời gian khắc phục, giảm chi phí sửa chữa.

Ngoài ra, tiếp địa tốt còn giúp ngăn ngừa hư hại lan truyền đến các thiết bị khác trong hệ thống, đảm bảo công tác bảo dưỡng được thực hiện an toàn, nhanh chóng và hiệu quả hơn.

Tăng cường độ tin cậy của hệ thống

Một hệ thống chiếu sáng được trang bị cột tiếp địa đạt chuẩn sẽ duy trì hoạt động ổn định ngay cả trong điều kiện thời tiết khắc nghiệt. Nhờ khả năng phân tán dòng điện rò và sét đánh xuống đất, hệ thống tránh được các sự cố chập cháy, hư hỏng thiết bị điện tử.

Điều này không chỉ kéo dài tuổi thọ của thiết bị chiếu sáng mà còn giảm thiểu thời gian ngừng hoạt động, góp phần duy trì hiệu suất và độ tin cậy tổng thể của toàn bộ hệ thống chiếu sáng.

Có thể bạn quan tâm: Ảnh hưởng của trụ đèn cao áp đến môi trường

Tiêu chuẩn lắp đặt thiết bị tiếp địa trụ đèn chiếu sáng

Để đảm bảo an toàn và độ bền cho hệ thống chiếu sáng, việc lắp đặt thiết bị tiếp địa trụ đèn cần tuân thủ các tiêu chuẩn kỹ thuật sau:

• Theo tiêu chuẩn quốc gia TCVN 9385:2012: Hệ thống tiếp địa phải có điện trở nối đất nhỏ hơn 10Ω, cọc tiếp địa được chôn sâu tối thiểu 0,8 – 1,2m và các mối nối phải chắc chắn, chống oxy hóa.
• Theo tiêu chuẩn TCVN 4756:1989: Toàn bộ các bộ phận kim loại của cột đèn cần được nối đất an toàn, sử dụng dây dẫn có tiết diện phù hợp và kiểm tra định kỳ điện trở nối đất để đảm bảo ổn định.
• Theo tiêu chuẩn TCVN 7447-5-54:2010: Mỗi cột đèn phải có hệ thống tiếp địa riêng hoặc liên kết với hệ thống chung, dây dẫn nối đất cần được bảo vệ cơ học và ưu tiên vật liệu bền như đồng hoặc thép mạ đồng.
• Kiểm tra và nghiệm thu sau khi lắp đặt: Trước khi đưa vào sử dụng, hệ thống tiếp địa phải được đo kiểm điện trở bằng thiết bị chuyên dụng, có hồ sơ ghi rõ thông số và chỉ được vận hành khi đạt yêu cầu an toàn.

Cách lắp đặt cột đèn với tiếp địa chiếu sáng

Việc lắp đặt cột đèn chiếu sáng tích hợp tiếp địa cần được thực hiện đúng kỹ thuật và tuân thủ tiêu chuẩn an toàn điện, nhằm đảm bảo hiệu quả sử dụng và độ bền của công trình. Dưới đây là các bước cơ bản:

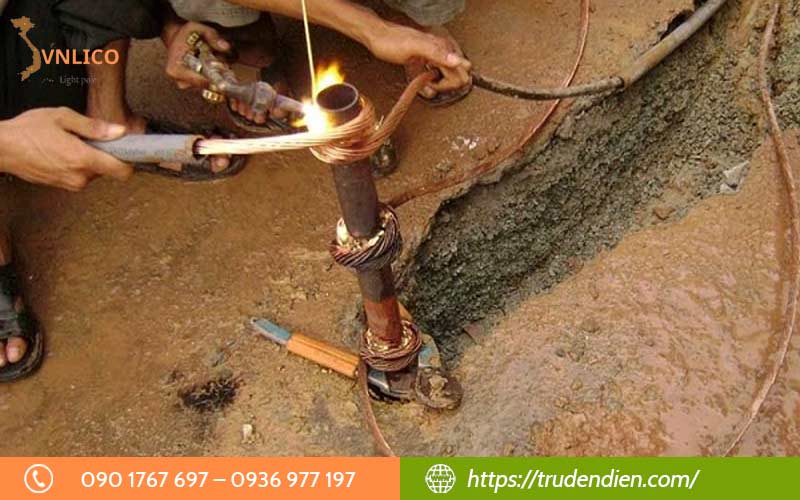

Bước 1: Chuẩn bị trước khi thi công

– Xác định chính xác vị trí lắp đặt, đảm bảo không ảnh hưởng đến giao thông hoặc công trình hạ tầng khác.

– Chuẩn bị vật tư gồm cột đèn, cọc tiếp địa, dây dẫn nối đất, vật liệu bê tông, dụng cụ đo điện trở đất…

Bước 2: Thi công nền móng và đào hố tiếp địa

– Đào hố móng đúng kích thước thiết kế, đảm bảo khả năng chịu lực cho cột đèn.

– Đặt cọc tiếp địa và dây nối đất đúng vị trí, đảm bảo tiếp xúc tốt với đất tự nhiên.

Bước 3: Lắp đặt cột đèn và hệ thống tiếp địa

– Cố định cột đèn vào móng, đảm bảo độ thẳng đứng và cân bằng.

– Kết nối dây tiếp địa của cột với hệ thống nối đất chính bằng các mối nối chắc chắn, chống ăn mòn.

Bước 4: Cố định và hoàn thiện móng

– Đổ bê tông hoặc lấp đất xung quanh móng để đảm bảo độ ổn định.

– Kiểm tra lại các mối nối và độ chắc chắn trước khi đưa vào vận hành.

Bước 5: Kiểm tra và bảo dưỡng

– Đo điện trở nối đất để đảm bảo đạt tiêu chuẩn an toàn.

– Thực hiện bảo trì định kỳ nhằm duy trì khả năng dẫn điện và chống sét của hệ thống.

Bước 6: Chấp thuận và kiểm tra cuối cùng

– Kiểm tra cuối cùng để đảm bảo rằng cột đèn và tiếp địa được lắp đặt đúng cách và đáp ứng các yêu cầu an toàn.

Lưu ý: Quy trình thi công có thể được điều chỉnh tùy theo điều kiện địa chất, thiết kế cột đèn và tiêu chuẩn kỹ thuật của từng dự án, nhưng luôn cần được thực hiện dưới sự giám sát của kỹ sư điện có chuyên môn.

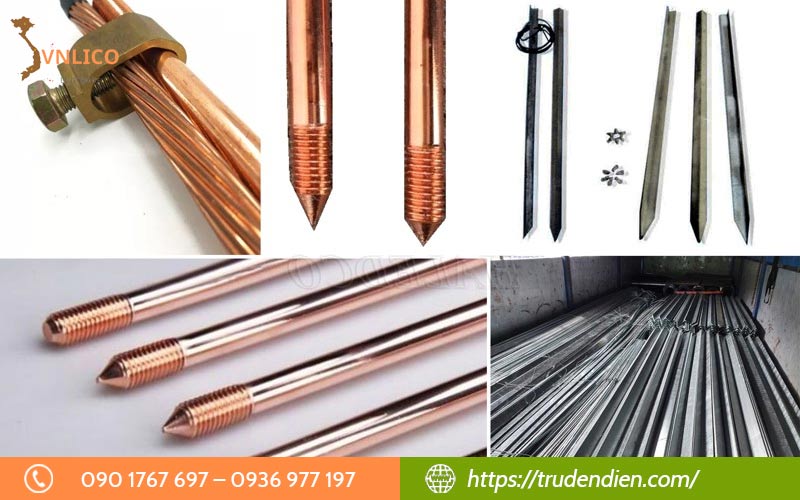

Mua thiết bị tiếp địa trụ đèn ở đâu?

Trong bối cảnh các công trình chiếu sáng ngày càng đòi hỏi cao về an toàn điện và tiêu chuẩn kỹ thuật, việc lựa chọn thiết bị tiếp địa chất lượng là yếu tố quyết định sự bền vững của hệ thống. Với nhiều năm kinh nghiệm trong lĩnh vực chiếu sáng đô thị và công nghiệp, VNLICO tự hào là đơn vị hàng đầu cung cấp thiết bị tiếp địa trụ đèn uy tín tại Việt Nam, được nhiều chủ đầu tư, nhà thầu tin tưởng lựa chọn.

✅ Sản phẩm đạt chuẩn chất lượng – an toàn tuyệt đối: Các thiết bị tiếp địa VNLICO được sản xuất theo tiêu chuẩn TCVN 9385:2012 và các quy chuẩn kỹ thuật quốc tế, đảm bảo khả năng dẫn điện tốt, chống ăn mòn cao, phù hợp với mọi loại địa hình và điều kiện thời tiết.

✅ Đầy đủ chủng loại – phù hợp mọi dự án: VNLICO cung cấp đa dạng sản phẩm gồm cọc tiếp địa đồng, thép mạ kẽm, dây đồng trần, bộ chống sét, kẹp nối đất… giúp khách hàng dễ dàng chọn lựa cho từng loại trụ đèn, khu dân cư, khu công nghiệp hoặc chiếu sáng công cộng.

✅ Tư vấn kỹ thuật chuyên sâu – thiết kế theo yêu cầu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tính toán điện trở đất, bố trí điểm tiếp địa hợp lý, đảm bảo hiệu suất bảo vệ tối ưu cho toàn bộ hệ thống chiếu sáng.

✅ Giá cả cạnh tranh – chính sách chiết khấu hấp dẫn: VNLICO luôn cam kết mức giá tốt nhất trên thị trường với bảng giá minh bạch, hỗ trợ chiết khấu cho đại lý, dự án và nhà thầu lâu năm.

✅ Phân phối toàn quốc – giao hàng nhanh chóng: Hệ thống kho hàng VNLICO có mặt tại Hà Nội, TP.HCM và các tỉnh thành lớn, giúp đáp ứng đơn hàng nhanh, kể cả với dự án số lượng lớn.

✅ Dịch vụ hậu mãi tận tâm – bảo hành rõ ràng: VNLICO luôn đồng hành cùng khách hàng sau khi bàn giao, cung cấp dịch vụ kiểm tra, bảo trì, thay thế phụ kiện và chính sách bảo hành chính hãng.

✅ Thương hiệu uy tín – đối tác tin cậy của nhiều dự án lớn: VNLICO đã và đang là nhà cung cấp thiết bị chiếu sáng và tiếp địa cho hàng trăm công trình đô thị, khu công nghiệp, khu dân cư và dự án năng lượng mặt trời trên toàn quốc.

Thiết bị tiếp địa trụ đèn đóng vai trò vô cùng quan trọng trong việc đảm bảo an toàn điện và độ bền cho hệ thống chiếu sáng đô thị. Việc lựa chọn đúng sản phẩm và đơn vị cung cấp uy tín không chỉ giúp giảm thiểu rủi ro sự cố điện, sét đánh, mà còn nâng cao hiệu quả vận hành của toàn bộ công trình. Nếu bạn quan tâm tới các sản phẩm tại VNLICO vui lòng liên hệ Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được hỗ trợ nhanh chóng!
