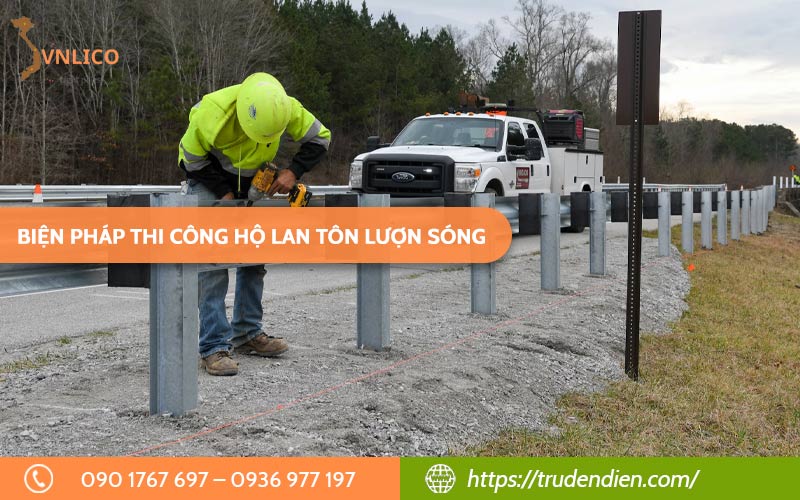

Biện pháp thi công hộ lan tôn lượn sóng

Hộ lan tôn sóng là hạng mục không thể thiếu trong các công trình đường bộ, đóng vai trò bảo vệ người và phương tiện trước nguy cơ va chạm nguy hiểm. Tuy nhiên, hiệu quả của hệ thống này phụ thuộc rất lớn vào biện pháp thi công hộ lan tôn lượn sóng được áp dụng trên thực tế. Bài viết dưới đây VNLICO sẽ cung cấp đầy đủ quy trình, tiêu chuẩn kỹ thuật và những lưu ý quan trọng giúp công trình đạt chất lượng, đảm bảo an toàn.

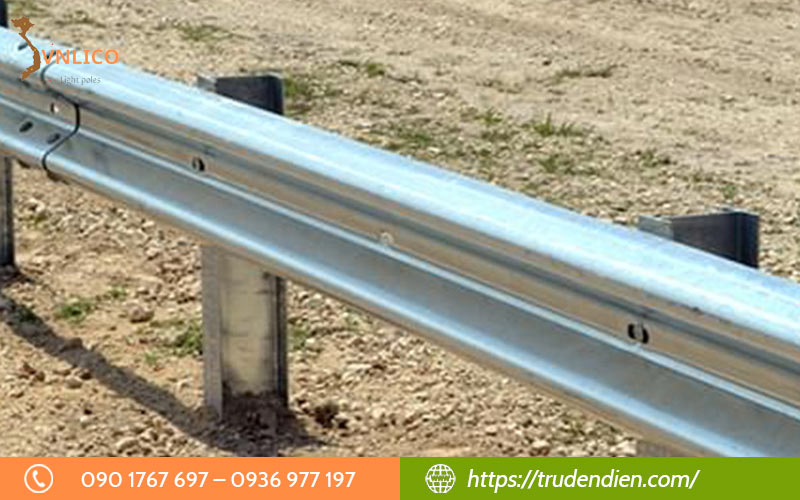

Hộ lan tôn sóng là gì?

Hộ lan tôn sóng (hay còn gọi là hộ lan mềm, hộ lan tôn lượn sóng) là một hệ thống rào chắn an toàn giao thông được lắp đặt dọc theo các tuyến đường quốc lộ, cao tốc, cầu hoặc các đoạn đường đèo dốc nguy hiểm.

Cấu tạo đặc trưng của hệ thống này là những tấm tôn thép được cán sóng dạng chữ W hoặc chữ Th (sóng ba) ghép nối với nhau và cố định trên các cột thép chắc chắn.

Đặc điểm và chức năng chính:

• Nguyên lý hoạt động: Khi xảy ra va chạm, các bước sóng của tấm tôn sẽ biến dạng đàn hồi để hấp thụ một phần lực tác động đáng kể. Điều này làm giảm bớt xung lực lên phương tiện và người điều khiển, đồng thời điều hướng xe đi dọc theo dải hộ lan thay vì văng ra khỏi phần đường xe chạy.
• Vật liệu: Thường được chế tạo từ thép mạ kẽm nhúng nóng hoặc sơn tĩnh điện theo tiêu chuẩn ASTM A123 hoặc AS/NZS 4680, chống ăn mòn hiệu quả trong điều kiện thời tiết khắc nghiệt.
• Cấu trúc hệ thống: Bao gồm tấm sóng, cột (trụ trung gian), đệm (blockout), đầu đầu/đầu cuối và các phụ kiện như bu lông hóa chất, tiêu phản quang.

Xem ngay: Hộ lan mềm là gì? Cấu tạo, phân loại và ứng dụng thực tế

Công tác chuẩn bị trước khi thi công hộ lan tôn lượn sóng

Để đảm bảo chất lượng công trình và tiến độ dự án, công tác chuẩn bị cần được thực hiện một cách tỉ mỉ theo các nhóm hạng mục sau:

Kiểm tra hồ sơ kỹ thuật và bản vẽ thiết kế

• Nghiên cứu kỹ bản vẽ hoàn công hoặc bản vẽ thi công để xác định chính xác vị trí lắp đặt, khoảng cách giữa các cột và loại bước sóng yêu cầu (2m, 3m, 4m hoặc 6m).
• Đảm bảo các thông số kỹ thuật tuân thủ tiêu chuẩn hiện hành như TCVN 5729 (về đường ôtô cao tốc) hoặc các tiêu chuẩn chuyên ngành khác.

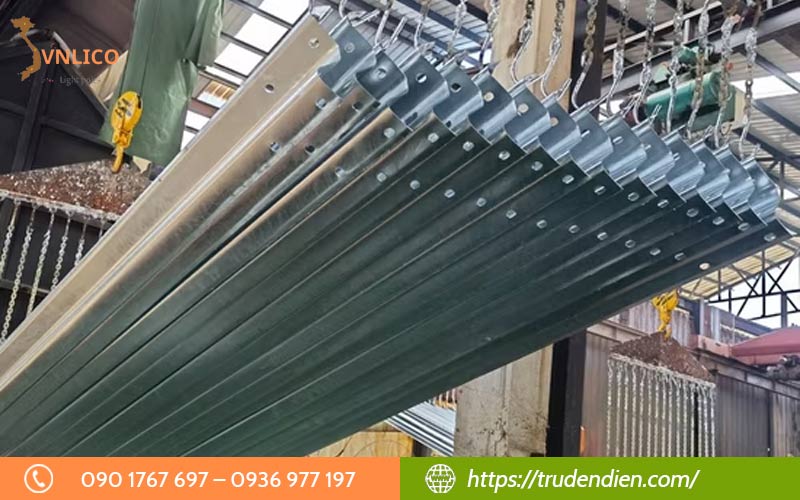

Chuẩn bị vật tư và phụ kiện

Tất cả vật tư trước khi đưa ra công trường phải có đầy đủ chứng chỉ xuất xưởng (CO-CQ) và được kiểm tra:

• Tấm hộ lan: Không bị cong vênh quá mức, lớp mạ kẽm đều màu, không bong tróc.
• Trụ thép: Đúng kích thước (trụ U, trụ tròn hoặc trụ chữ I) và độ dày thiết kế.
• Phụ kiện đi kèm: Bu lông, vòng đệm, tiêu phản quang phải đầy đủ số lượng và đúng chủng loại.

Huy động máy móc và thiết bị thi công

Tùy vào địa hình thực tế mà đơn vị thi công cần chuẩn bị:

• Máy ép cọc (đối với nền đường đất) hoặc máy khoan (đối với nền đường bê tông/đá).
• Máy kinh vĩ, máy thủy bình hoặc máy laser để đo đạc và định vị tim tuyến.
• Các thiết bị hỗ trợ khác: Máy hàn, máy cắt, bộ cờ lê lực, xe cẩu tự hành để vận chuyển vật tư nặng.

Khảo sát và giải phóng mặt bằng

• Vạch tuyến: Tiến hành đo đạc và đánh dấu vị trí đóng cột trên thực địa.
• Kiểm tra chướng ngại vật: Xác định các công trình ngầm (đường ống nước, cáp viễn thông) để tránh hư hại khi đóng cọc.
• An toàn giao thông: Bố trí đầy đủ biển báo, rào chắn và người điều tiết giao thông (nếu thi công trên đường đang khai thác) để đảm bảo an toàn tuyệt đối cho công nhân.

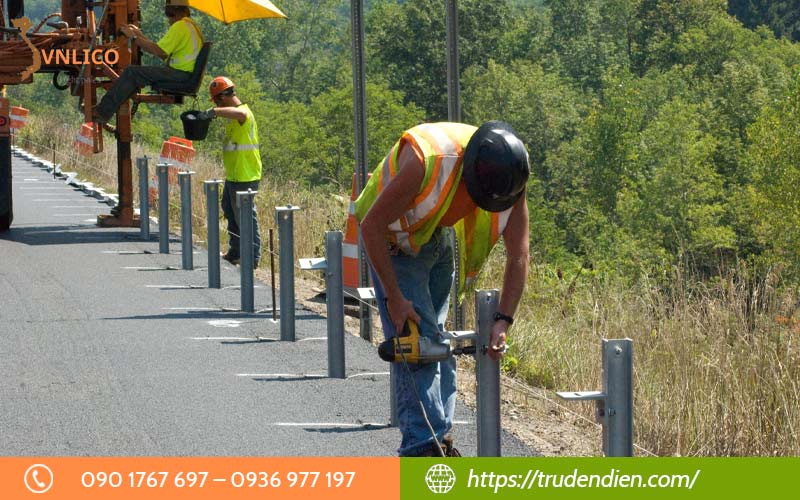

Biện pháp thi công hộ lan tôn sóng chi tiết

Quy trình thi công hộ lan tôn sóng đòi hỏi sự chính xác tuyệt đối về cao độ và độ thẳng hàng để đảm bảo tối đa khả năng bảo vệ khi có sự cố. Quá trình này thường được chia thành 5 bước chính:

Bước 1: Đo đạc và định vị tim tuyến

Đây là bước ảnh hưởng đến thẩm mỹ và công năng của toàn bộ hệ thống.

• Xác định vị trí trụ: Sử dụng máy toàn đạc điện tử hoặc máy thủy bình để xác định chính xác vị trí các cột trụ theo bản vẽ thiết kế. Khoảng cách giữa các cột thường là 2m, 3m, 4m hoặc 6m tùy loại tấm sóng.
• Đánh dấu: Sử dụng sơn hoặc cọc tiêu để đánh dấu vị trí đóng/khoan trụ, đảm bảo sai số vị trí không vượt quá mức cho phép (thường là ±5mm).

Tìm hiểu thêm: Hộ lan cứng và hộ lan mềm là gì? So sánh chi tiết

Bước 2: Thi công lắp đặt cột trụ (Hệ thống đỡ)

Tùy vào điều kiện địa hình và nền đường, có hai phương pháp thi công chính:

• Phương pháp đóng cọc (Dành cho nền đất): Sử dụng máy đóng cọc chuyên dụng để ép trụ xuống độ sâu thiết kế. Ưu điểm là nhanh, không làm xáo trộn kết cấu nền đường nhưng cần kiểm tra kỹ để tránh va chạm công trình ngầm.
• Phương pháp đào hố móng (Dành cho nền đá/bê tông): Tiến hành khoan hoặc đào hố, sau đó đặt trụ vào vị trí và đổ bê tông cố định (thường dùng bê tông M200 hoặc M250). Cần sử dụng thanh chống để cố định trụ thẳng đứng trong quá trình chờ bê tông đông kết.

Bước 3: Lắp đặt đệm (Blockout) và tấm sóng

Sau khi trụ đã ổn định, tiến hành lắp đặt phần thân hộ lan:

• Lắp đệm giảm chấn: Gắn đệm vào trụ bằng bu lông. Đệm có tác dụng giữ khoảng cách giữa tấm sóng và trụ, tránh cho bánh xe va trực tiếp vào trụ khi gặp tai nạn.
• Lắp tấm sóng: Các tấm sóng được nâng lên và cố định vào đệm bằng bu lông cường độ cao.

Lưu ý quan trọng: Các tấm sóng phải được lắp chồng lên nhau theo chiều thuận của dòng xe chạy (tấm trước đè lên tấm sau) để tránh trường hợp xe va chạm bị móc vào mép tấm tôn. Sử dụng bu lông liên kết tấm (thường là 8 bộ/mối nối) để ghép các tấm sóng lại với nhau.

Bước 4: Lắp đặt phụ kiện và chỉnh tuyến

• Lắp đầu đầu và đầu cuối: Các đoạn đầu dải hộ lan được lắp tấm đầu/cuối dạng tròn hoặc hình mỏ neo, thường được hạ thấp và chôn xuống đất để tránh gây nguy hiểm trực tiếp cho xe va chạm trực diện.
• Căn chỉnh cao độ: Kiểm tra lại toàn bộ cao độ đỉnh tấm sóng so với mặt đường (thường là 70cm – 80cm tùy thiết kế). Sử dụng máy laser để căn chỉnh dải sóng sao cho mượt mà, không bị gãy khúc hoặc trồi sụt.
• Xiết bu lông: Tiến hành xiết chặt tất cả bu lông bằng cờ lê lực theo thông số yêu cầu.

Bước 5: Lắp đặt tiêu phản quang và hoàn thiện

• Tiêu phản quang: Được gắn trực tiếp lên đỉnh trụ hoặc trên tấm sóng để hỗ trợ lái xe quan sát trong điều kiện thiếu sáng hoặc thời tiết xấu.
• Vệ sinh và nghiệm thu: Làm sạch các vết bẩn, sơn dặm lại các vị trí bị trầy xước lớp mạ (nếu có) bằng sơn kẽm lạnh chuyên dụng. Tiến hành đo đạc nghiệm thu các chỉ số: độ thẳng, độ dày lớp mạ và lực xiết bu lông.

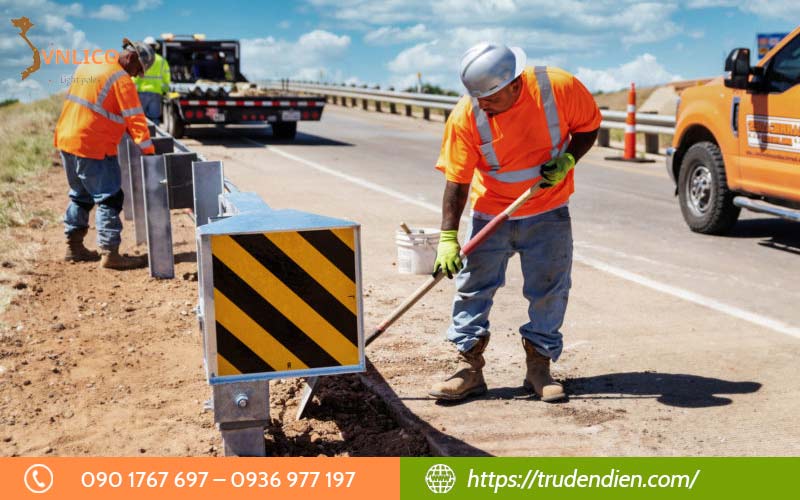

Tiêu chuẩn kỹ thuật và nghiệm thu

Dưới đây là những tiêu chuẩn và yêu cầu cốt lõi mà đơn vị thi công cần nắm rõ:

Các tiêu chuẩn kỹ thuật áp dụng

Hiện nay, việc thiết kế, thi công và nghiệm thu hộ lan tôn sóng tại Việt Nam được căn cứ theo các tiêu chuẩn chính sau:

• TCVN 12681:2019 – Tiêu chuẩn Quốc gia do Viện KH và CN GTVT biên soạn, được Bộ Khoa học Công nghệ công bố kèm quyết định 3443 ngày 15/11/2019. Là căn cứ quan trọng cho công tác thiết kế, lắp đặt, nghiệm thu và bảo trì hộ lan tôn sóng trên toàn quốc.
• QCVN 41:2019/BGTVT – Quy chuẩn kỹ thuật quốc gia về báo hiệu đường bộ, bao gồm các quy định liên quan đến lắp đặt hộ lan và thiết bị an toàn giao thông.
• Tiêu chuẩn AASHTO (Mỹ) – Được áp dụng song song tại nhiều dự án, đặc biệt các công trình có vốn đầu tư nước ngoài hoặc yêu cầu kỹ thuật quốc tế.
• Công văn số 597/TCĐBVN-ATGT-CQLXDĐB ngày 26/01/2022 của Tổng cục Đường bộ Việt Nam – Hướng dẫn bổ sung về thiết kế lan can phòng hộ nửa cứng lắp tại lề đường, trong đó khuyến nghị sử dụng cột tròn đường kính D=140mm và quy định cụ thể về lan can 1 tầng, 2 tầng tại các vị trí tiềm ẩn nguy cơ mất an toàn.

Yêu cầu kỹ thuật cơ bản

– Về vật liệu:

• Tấm sóng được làm từ thép CT38 có chiều dày tối thiểu 4mm, với giới hạn bền kéo trên 370MPa hoặc các mác thép tương đương đạt cơ tính tương ứng.
• Bề mặt hộ lan được xử lý chống rỉ bằng phương pháp mạ kẽm nhúng nóng, mạ kẽm điện phân hoặc sơn tĩnh điện, với chiều dày lớp phủ từ 20µm đến 75µm. Trong đó, mạ kẽm nhúng nóng đạt tiêu chuẩn ASTM A123 được đánh giá là phương pháp bảo vệ chất lượng cao nhất hiện nay.

– Về lắp đặt cột đỡ:

• Cột hộ lan phải được chôn thẳng đứng đúng theo bản vẽ thiết kế, đảm bảo chiều sâu chôn cột tối thiểu 1,4 mét. Phần diện tích xung quanh cột phải được san lấp bằng vật liệu gia cố lề hoặc đất đắp đầm chặt đúng quy định.
• Chiều sâu chôn cột tối thiểu tại vị trí lề đường và dải phân cách là 140cm đối với các loại cột tiêu chuẩn A và Ag.

– Về liên kết tấm sóng: Bu lông liên kết cột sóng với tấm sóng phải đạt cường độ tiêu chuẩn từ 4,8 đến 8,8, đảm bảo độ bền và khả năng chịu lực khi có va chạm.

Yêu cầu nghiệm thu

Trước khi bàn giao đưa vào sử dụng, hệ thống hộ lan tôn lượn sóng phải được nghiệm thu theo các nội dung chính sau:

• Kiểm tra hồ sơ vật tư: Toàn bộ vật liệu sử dụng phải có đầy đủ chứng chỉ xuất xứ (CO), chứng nhận chất lượng (CQ) và kết quả thí nghiệm vật liệu đầu vào đạt chuẩn.
• Kiểm tra hình học: Kiểm tra độ thẳng đứng của cột, chiều sâu chôn cột, khoảng cách giữa các cột và cao độ tấm sóng so với mặt đường đúng theo bản vẽ thiết kế được duyệt.
• Kiểm tra liên kết: Toàn bộ bu lông, đai ốc phải được siết đúng lực, không có mối nối lỏng lẻo hay biến dạng sau khi lắp đặt.
• Kiểm tra bề mặt: Lớp mạ kẽm hoặc sơn phủ không được có hiện tượng bong tróc, rỗ nứt hay ăn mòn cục bộ trước khi nghiệm thu.
• Lập biên bản nghiệm thu hoàn công: Đơn vị thi công phối hợp với tư vấn giám sát và chủ đầu tư lập đầy đủ hồ sơ nghiệm thu, hoàn công theo đúng quy định trước khi bàn giao đưa hệ thống vào khai thác.

Biện pháp đảm bảo an toàn và môi trường khi thi công hộ lan tôn sóng

Tuân thủ nghiêm các biện pháp an toàn và bảo vệ môi trường không chỉ là yêu cầu bắt buộc mà còn là trách nhiệm của mọi đơn vị thi công.

An toàn lao động

• Rào chắn và biển báo: Trước khi thi công, phải lắp đặt đầy đủ hệ thống biển báo, cọc tiêu, đèn cảnh báo và rào chắn phân luồng theo đúng quy định, đảm bảo phân luồng giao thông an toàn trong suốt thời gian thi công.
• Trang bị bảo hộ cá nhân: Toàn bộ công nhân thi công bắt buộc phải mặc áo phản quang, đội mũ bảo hộ, đi giày bảo hộ và sử dụng đầy đủ dụng cụ bảo hộ cá nhân theo quy định.
• Bố trí người cảnh giới: Tại các vị trí thi công trên đường có lưu lượng xe cao, phải bố trí người cảnh giới hai đầu tuyến, phối hợp chặt chẽ với lực lượng giao thông địa phương để điều tiết xe cộ.
• An toàn khi sử dụng máy móc: Máy đóng cột, xe cẩu và các thiết bị thi công phải được kiểm định đầy đủ trước khi đưa vào sử dụng; công nhân vận hành phải có chứng chỉ đào tạo theo quy định.

Xem ngay: Tiêu chuẩn hộ lan tôn sóng mới nhất theo quy định kỹ thuật

An toàn giao thông

• Tổ chức thi công theo từng đoạn, không triển khai dàn trải trên phạm vi quá dài gây ùn tắc hoặc mất an toàn cho người tham gia giao thông.
• Ưu tiên thi công vào ban ngày, hạn chế thi công ban đêm; nếu bắt buộc thi công ban đêm phải bổ sung đèn chiếu sáng công trường và tăng cường hệ thống cảnh báo phản quang.
• Thu dọn vật tư, thiết bị gọn gàng sau mỗi ca làm việc, không để vật liệu tồn đọng trên mặt đường gây nguy hiểm.

Bảo vệ môi trường

• Kiểm soát bụi và tiếng ồn: Hạn chế thi công trong khung giờ cao điểm tại khu vực đông dân cư; che chắn bụi và tưới nước định kỳ tại khu vực đào đắp nếu cần thiết.
• Xử lý chất thải thi công: Phế thải vật liệu như đầu thừa tôn sóng, bao bì, dầu nhớt máy móc phải được thu gom và xử lý đúng nơi quy định, không đổ thải tùy tiện ra môi trường.
• Bảo vệ hạ tầng hiện hữu: Trong quá trình đóng cột và đào hào, cần kiểm tra kỹ các công trình ngầm như cáp điện, cáp viễn thông, đường ống thoát nước để tránh làm hư hỏng hạ tầng xung quanh.

Báo giá thi công hộ lan tôn lượn sóng mới nhất năm 2026

Trong năm 2026, thị trường vật liệu hạ tầng giao thông có những biến động nhất định về chi phí nguyên liệu đầu vào, đặc biệt là thép và các biện pháp mạ kẽm nhúng nóng theo tiêu chuẩn quốc tế. Do đó, đơn giá thi công hộ lan tôn lượn sóng không cố định mà sẽ được điều chỉnh linh hoạt dựa trên nhiều yếu tố thực tế của dự án.

Để đảm bảo quý khách hàng nhận được bảng dự toán chính xác, tối ưu hóa ngân sách và phù hợp nhất với đặc thù công trình, VNLICO kính mời quý đối tác liên hệ trực tiếp với đội ngũ tư vấn của chúng tôi qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769. Chúng tôi sẽ căn cứ trên bản vẽ thiết kế để đưa ra phương án tài chính cạnh tranh trên thị trường!

VNLICO – Đơn vị chuyên cung cấp hộ lan tôn lượn sóng uy tín

Nếu bạn đang tìm kiếm đơn vị cung cấp hộ lan tôn lượn sóng chất lượng, đảm bảo đúng tiêu chuẩn kỹ thuật và có chính sách hỗ trợ tốt cho các dự án hạ tầng giao thông, VNLICO – Công ty TNHH SX TM DV XNK Chiếu Sáng Việt Nam là lựa chọn đáng tin cậy. Với hơn 15 năm kinh nghiệm trong lĩnh vực sản xuất và cung cấp thiết bị hạ tầng, VNLICO đã và đang là đối tác của hàng trăm nhà thầu, chủ đầu tư trên khắp cả nước.

• Sản phẩm đạt chuẩn kỹ thuật quốc gia: Hộ lan tôn sóng được sản xuất theo đúng tiêu chuẩn TCVN, đảm bảo đủ điều kiện nghiệm thu và quyết toán công trình.
• Trực tiếp sản xuất, giá cạnh tranh: Là đơn vị sản xuất trực tiếp, loại bỏ hoàn toàn chi phí trung gian, mang đến mức giá tốt trên thị trường mà vẫn đảm bảo chất lượng đồng đều trên từng lô hàng.
• Đầy đủ hồ sơ CO/CQ, chứng nhận ISO 9001: Toàn bộ sản phẩm xuất xưởng đều kèm theo chứng nhận xuất xứ và chứng nhận chất lượng đầy đủ, đáp ứng yêu cầu hồ sơ nghiệm thu của mọi loại công trình.
• Giao hàng nhanh, đảm bảo tiến độ: Với hệ thống kho bãi và xưởng sản xuất tại TP.HCM và Đồng Nai, VNLICO có khả năng đáp ứng đơn hàng số lượng lớn trong thời gian ngắn, hỗ trợ tối đa tiến độ thi công của nhà thầu.
• Bảo hành dài hạn trên 12 tháng: Chính sách bảo hành rõ ràng, minh bạch; đội kỹ thuật hỗ trợ xử lý các vấn đề phát sinh nhanh chóng sau khi bàn giao.
• Đội ngũ kỹ thuật tư vấn trọn gói: Hỗ trợ tư vấn lựa chọn chủng loại hộ lan phù hợp với từng địa hình, điều kiện công trình và yêu cầu kỹ thuật cụ thể của từng dự án.
• Ưu đãi đặc biệt cho đơn hàng và dự án lớn: Nhà thầu, chủ đầu tư có nhu cầu số lượng lớn sẽ được hưởng chính sách giá ưu đãi, hỗ trợ vận chuyển linh hoạt và điều khoản thanh toán phù hợp với đặc thù dự án.

Hy vọng những thông tin về biện pháp thi công hộ lan tôn lượn sóng trên đây sẽ là tài liệu tham khảo hữu ích cho quý nhà thầu và chủ đầu tư trong quá trình triển khai công trình giao thông. Nếu quý khách hàng đang cần tìm đơn vị cung cấp hộ lan tôn lượn sóng chất lượng với giá cạnh tranh, hãy liên hệ ngay VNLICO qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được tư vấn và báo giá miễn phí!
