Hộ lan mềm là gì? Cấu tạo, phân loại và ứng dụng thực tế

Hộ lan mềm là một trong những giải pháp an toàn giao thông được ứng dụng rộng rãi trên các tuyến đường cao tốc và quốc lộ hiện nay. Hộ lan mềm có khả năng hấp thụ lực va đập, giảm thiểu thiệt hại cho người và phương tiện khi xảy ra tai nạn. Vậy “hộ lan mềm là gì?“, cấu tạo ra sao và được ứng dụng như thế nào trong thực tế? Bài viết dưới đây VNLICO sẽ giúp bạn hiểu rõ về loại hộ lan này.

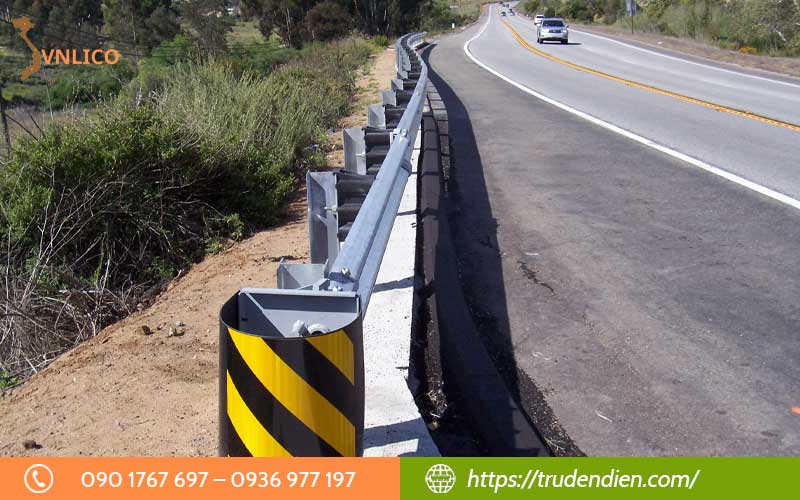

Hộ lan mềm là gì?

Hộ lan mềm (hay còn gọi là hộ lan tôn lượn sóng hay hộ lan tôn sóng) là hệ thống rào chắn an toàn giao thông được lắp đặt dọc theo các tuyến đường nhằm ngăn chặn phương tiện lao ra ngoài làn đường khi mất kiểm soát. Khác với hộ lan cứng làm từ bê tông, hộ lan mềm được chế tạo chủ yếu từ thép có độ đàn hồi cao, cho phép biến dạng có kiểm soát khi tiếp nhận lực va đập thay vì cản lực hoàn toàn.

Đây là giải pháp được sử dụng rộng rãi trên các tuyến cao tốc, quốc lộ và đường tỉnh lộ có lưu lượng phương tiện lớn, góp phần giảm thiểu đáng kể thương vong trong các vụ tai nạn giao thông.

Xem thêm: Hộ lan cứng và hộ lan mềm là gì? So sánh chi tiết

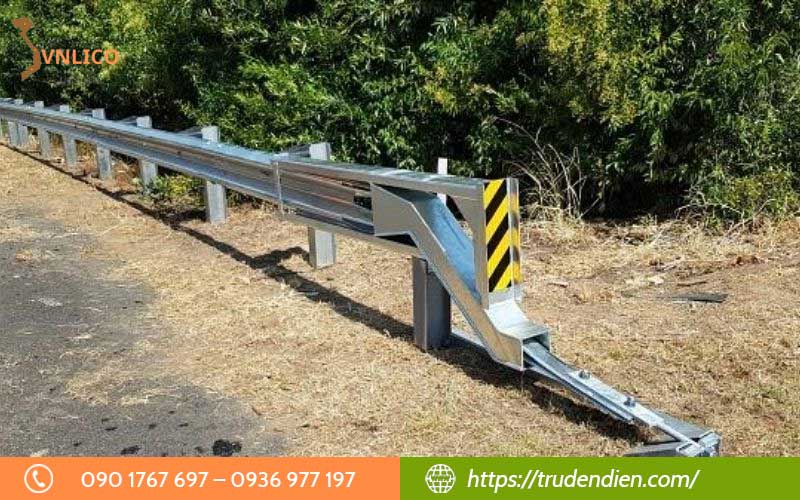

Cấu tạo và nguyên lý hoạt động của hộ lan mềm

Cấu tạo

Một hệ thống hộ lan mềm tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Thanh dầm sóng: Là bộ phận trực tiếp tiếp xúc với phương tiện khi xảy ra va chạm, được làm từ thép cán nguội dạng lượn sóng giúp tăng khả năng chịu lực và phân tán năng lượng va đập.
• Cọc đỡ: Được đóng thẳng xuống nền đất, có nhiệm vụ nâng đỡ toàn bộ hệ thống. Cọc thường làm từ thép hình chữ C, W hoặc ống tròn tùy theo từng tiêu chuẩn thiết kế.
• Thanh nối đệm: Nằm giữa cọc đỡ và thanh dầm sóng, tạo khoảng cách hợp lý để hệ thống có thể biến dạng linh hoạt khi va chạm mà không gây lật xe.
• Bu lông và phụ kiện kết nối: Liên kết các bộ phận lại với nhau, đảm bảo tính toàn vẹn của hệ thống trong suốt quá trình sử dụng.

Nguyên lý hoạt động

Khi phương tiện đâm vào hộ lan mềm, hệ thống không cản lực trực tiếp mà hoạt động theo cơ chế hấp thụ và phân tán năng lượng va đập qua ba giai đoạn:

• Giai đoạn 1 – Tiếp nhận lực: Thanh dầm sóng biến dạng cục bộ, hấp thụ một phần động năng từ phương tiện.
• Giai đoạn 2 – Phân tán năng lượng: Lực va đập được truyền dọc theo thanh dầm và phân tán ra nhiều cọc đỡ xung quanh, tránh tập trung lực tại một điểm.
• Giai đoạn 3 – Điều hướng phương tiện: Nhờ hình dạng cong của dầm sóng, xe được hướng trở lại làn đường thay vì bị bật ngược hoặc lao thẳng qua hàng rào.

Tham khảo ngay: Báo giá hộ lan tôn sóng

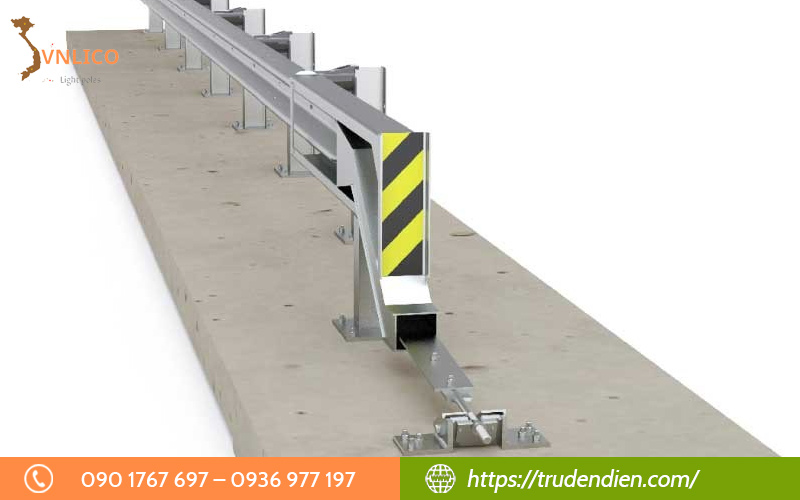

Phân loại hộ lan mềm

Hộ lan mềm được phân loại theo nhiều tiêu chí khác nhau tùy vào mục đích sử dụng và điều kiện địa hình thi công. Dưới đây là các phân loại phổ biến nhất hiện nay:

Phân loại theo hình dạng tấm sóng

Hộ lan mềm 2 sóng

Đây là loại có 2 gợn sóng lớn, có khả năng hấp thụ lực va đập tốt và phù hợp với các tuyến đường cấp III, IV, V. Hộ lan 2 sóng là loại được sử dụng rộng rãi nhất tại Việt Nam nhờ chi phí hợp lý và thi công đơn giản.

Hộ lan mềm 3 sóng

Cấu tạo 3 sóng giúp tăng độ cứng và khả năng chịu va đập mạnh hơn, thường được dùng cho các tuyến cao tốc hoặc các tuyến đường có tốc độ thiết kế cao. Hộ lan 3 sóng thường được lắp đặt ở những vị trí tiềm ẩn nguy cơ tai nạn cao hoặc đoạn đường có lề đất hẹp.

Phân loại theo hình dạng cột đỡ

Hộ lan cột tròn

Thiết kế cột đỡ hình tròn thường có đường kính D=141,5mm, dày 4,5mm với bước sóng 2m/cột hoặc 3m/cột. Loại hộ lan cột tròn thường được áp dụng cho các tuyến đường cao tốc và quốc lộ.

Hộ lan cột chữ U

Cột dạng U điển hình được chôn vào móng bê tông xi măng với các bước sóng đi kèm thường có kích thước 2m/cột hoặc 3m/cột. Loại hộ lan cột U này được sử dụng phổ biến cho các loại đường quốc lộ và tỉnh lộ.

Hộ lan cột hộp

Hộ lan loại cột hộp thường được áp dụng tại những cung đường có độ dốc cao hoặc có vực sâu nguy hiểm, đường núi đèo. Loại hộ lan này có phương pháp thi công khá phức tạp và chi phí cao hơn.

Phân loại theo phương pháp phủ bề mặt

Hộ lan mềm được làm từ vật liệu thép với các kỹ thuật xử lý bề mặt: mạ kẽm (độ bền 15 năm), mạ điện phân (độ bền 5 năm), sơn tĩnh điện (thường dùng cho các công trình ít tiếp xúc trực tiếp với thời tiết hoặc môi trường ít ăn mòn) hoặc sơn trắng đỏ (dùng cho đường đèo).

Ưu điểm nổi bật của hộ lan mềm

So với các giải pháp phòng hộ truyền thống, hộ lan mềm sở hữu nhiều ưu điểm vượt trội khiến nó trở thành lựa chọn hàng đầu trong các dự án hạ tầng giao thông hiện đại. Cụ thể:

• Khả năng hấp thụ lực va đập tốt: Nhờ cơ chế biến dạng có kiểm soát, hộ lan mềm phân tán năng lượng va chạm ra nhiều điểm thay vì cản lực trực tiếp, từ đó giảm thiểu đáng kể chấn thương cho người và hư hỏng phương tiện khi tai nạn xảy ra.
• Tuổi thọ cao, chi phí bảo trì thấp: Hộ lan mềm dạng nửa cứng có tuổi thọ cao từ 15 đến 30 năm, dễ lắp đặt, bảo dưỡng và giá thành rẻ, giúp chủ đầu tư tối ưu hóa chi phí vận hành lâu dài.
• Trọng lượng nhẹ, dễ vận chuyển và thi công: Tôn sóng mạ kẽm có trọng lượng nhẹ hơn so với các vật liệu khác như thép đặc hoặc bê tông, dễ dàng trong việc vận chuyển, lắp đặt và giảm tải cho các cấu trúc hạ tầng.
• Khả năng chống ăn mòn vượt trội: Toàn bộ kết cấu hộ lan mềm đều được xử lý bề mặt bằng phương pháp mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123, giúp chịu được môi trường khắc nghiệt như ven biển, vùng nhiệt đới ẩm.
• Tạo cảnh quan thoáng đãng, an toàn: Hộ lan mềm thuận tiện khi lắp đặt, tạo cảnh quan thoáng đãng và mang lại cảm giác an toàn khi chạy xe. Điều này đặc biệt có giá trị trên các tuyến cao tốc và quốc lộ dài.
• Dễ sửa chữa và thay thế cục bộ: Khi một đoạn hộ lan bị hư hỏng do va chạm, người ta chỉ cần thay thế phần bị hỏng mà không cần tháo dỡ toàn bộ hệ thống, tiết kiệm thời gian và chi phí so với hộ lan cứng bằng bê tông.

Ứng dụng của hộ lan mềm

Hộ lan mềm được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, không chỉ giới hạn ở giao thông đường bộ. Dưới đây là những vị trí và công trình phổ biến mà hộ lan mềm được triển khai:

• Dọc hai bên lề đường trên các tuyến quốc lộ, tỉnh lộ
• Dải phân cách giữa hai chiều xe chạy trên đường cao tốc
• Đầu cầu và đường dẫn vào cầu
• Đầu trạm kiểm soát giao thông
• Các đoạn đường đèo, đường núi có vực sâu nguy hiểm
• Vị trí có lề đường cao hơn 3 mét
• Đoạn đường cong, địa hình phức tạp tiềm ẩn nguy cơ mất lái
• Bãi đỗ xe, khu công nghiệp, cảng và kho bãi để phân luồng và ngăn va chạm
• Khu vực đô thị để bảo vệ người đi bộ và phân cách các làn đường
• Các khu vực xây dựng, công trường thi công cần phân luồng tạm thời

Xem chi tiết: Tôn hộ lan 3 sóng – Tiêu chuẩn TCVN chống va chạm

Quy trình thi công hộ lan mềm

Thi công hộ lan mềm tuy không quá phức tạp nhưng đòi hỏi sự chính xác và tuân thủ nghiêm ngặt theo bản vẽ thiết kế và các tiêu chuẩn kỹ thuật hiện hành.

Việc thi công phải bám sát bản vẽ thiết kế, vị trí tim cột, khoảng cách giữa các cột và chiều cao lan can, đồng thời sử dụng đúng loại vật liệu và cấp mạ theo tiêu chuẩn Việt Nam hoặc tiêu chuẩn quốc tế liên quan. Quy trình cụ thể gồm các bước sau:

Bước 1: Chuẩn bị vật tư và khảo sát hiện trường

Quy trình thi công hộ lan luôn bắt đầu từ việc khảo sát hiện trạng tuyến đường, bao gồm kiểm tra mặt bằng, nền đất, đường cong, độ dốc, taluy âm – taluy dương và các yếu tố ảnh hưởng đến vị trí lắp đặt.

Song song với đó, toàn bộ vật tư gồm tấm sóng, cột đỡ, hộp đệm và phụ kiện cần được kiểm nghiệm đạt chất lượng trước khi đưa vào sử dụng.

Bước 2: Định vị tim cột

Tiến hành định vị tim cột bằng các dụng cụ chuyên dụng. Đây là bước nền tảng để đảm bảo toàn bộ hệ thống thẳng hàng, đúng vị trí theo thiết kế.

Bước 3: Đóng cọc – dựng cột trụ

Tiến hành đóng cột bằng máy đóng cọc cơ giới hoặc phương pháp thủ công tùy theo điều kiện công trình. Cột hộ lan tôn sóng phải có phương thẳng đứng, được chôn trong nền đường theo đúng bản vẽ thiết kế, đảm bảo chiều sâu ít nhất là 1,3 mét.

Bước 4: Lắp tấm sóng, cột và hộp đệm thành từng đoạn

Lắp tôn sóng, cột và hộp đệm thành một đoạn khoảng 100m ở đoạn thẳng và trong đoạn từ 30 đến 50m ở đoạn cong. Sau đó định vị lại bằng cách dùng cây chống để cân chỉnh, chống đỡ và kê kích cho đúng vị trí.

Bước 5: Đổ bê tông móng

Tiến hành đổ bê tông, trong quá trình đổ cần giữ cho cột hộ lan không bị xê dịch. Có thể đổ một lần nhiều trụ để đạt khối lượng công việc cao, cần chú ý để thẳng hàng.

Bước 6: Tháo cây chống và lắp tấm sóng hoàn chỉnh

Chờ lớp móng bê tông khô lại khoảng 24 giờ, rồi tiến hành tháo cây chống. Tiếp theo, sau khi bê tông chân móng đạt được cường độ nhất định, tiến hành lắp đặt tấm sóng vào trụ bằng các phụ kiện.

Bước 7: Hoàn thiện và nghiệm thu

Hoàn thiện và tiến hành làm sạch công trường. Cột hộ lan tôn phải được thiết kế vững chắc, không có hiện tượng xiêu vẹo hay biến dạng. Thanh tôn sóng được kết nối với trụ bằng bulong đảm bảo độ chắc chắn. Hạng mục thẳng hàng và không có hiện tượng cong vênh. Cuối cùng, kiểm tra toàn bộ hệ thống theo tiêu chuẩn trước khi bàn giao đưa vào sử dụng.

Hy vọng những thông tin trên đã giúp bạn hiểu rõ “hộ lan mềm là gì?“. Đây là giải pháp an toàn giao thông không thể thiếu trong các dự án hạ tầng đường bộ hiện đại, góp phần bảo vệ tính mạng người tham gia giao thông một cách hiệu quả. Nếu bạn cần tư vấn thêm về lựa chọn loại hộ lan mềm phù hợp cho công trình của mình, đừng ngần ngại liên hệ với VNLICO qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được hỗ trợ nhanh chóng!
