Khung móng cột đèn chiếu sáng M30

Sự ổn định và độ bền của cột đèn chiếu sáng phụ thuộc rất lớn vào chất lượng khung móng lắp đặt bên dưới. Chính vì vậy, các chủ đầu tư luôn ưu tiên lựa chọn những sản phẩm được sản xuất theo đúng bản vẽ thiết kế và tiêu chuẩn kỹ thuật. Là doanh nghiệp hoạt động lâu năm trong lĩnh vực chiếu sáng đô thị, VNLICO tự hào là địa chỉ sản xuất khung móng cột đèn chiếu sáng M30 uy tín, đáp ứng yêu cầu khắt khe của nhiều công trình trên cả nước.

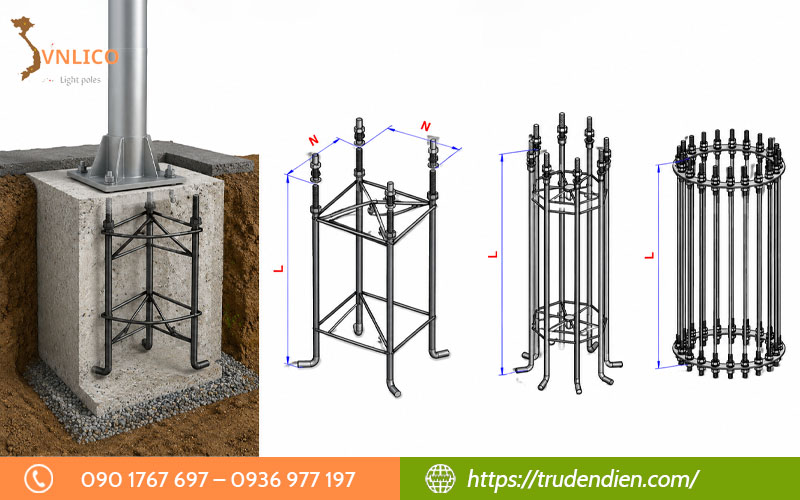

Khái niệm khung móng cột đèn chiếu sáng M30

Khung móng cột đèn chiếu sáng M30 là bộ phận nền móng bằng thép được chôn cố định dưới lòng đất (bên trong khối bê tông), có nhiệm vụ liên kết và giữ cho cột đèn đứng thẳng.

Ký hiệu M30 thể hiện kích thước ren của ty ren (bu lông neo) là 30mm. Đây là dòng khung móng có khả năng chịu tải lớn, thường được sử dụng cho cột đèn cao áp từ 10m đến 13m, cột đèn sân vận động, cột camera giao thông, cột chiếu sáng tại khu công nghiệp hoặc các vị trí chịu tác động của gió lớn.

Xem thêm: Khung móng cột đèn chiếu sáng M16

Thiết kế khung móng cột đèn M30

Khung móng được tính toán kích thước dựa trên chiều cao của cột và sức gió tại khu vực lắp đặt:

• Chiều cao khung: Thường dài từ 800mm đến 1000mm (đảm bảo cắm sâu và bám chắc vào lòng đất).
• Kích thước bản mã (đế khung): Phổ biến là hình vuông 350x350mm hoặc 400x400mm để vừa khít với phần loe ở chân cột đèn.
• Chống rỉ sét: Các đầu ren nhô lên khỏi mặt đất bắt buộc phải được mạ kẽm để không bị ăn mòn, rỉ sét bởi nước mưa và độ ẩm.

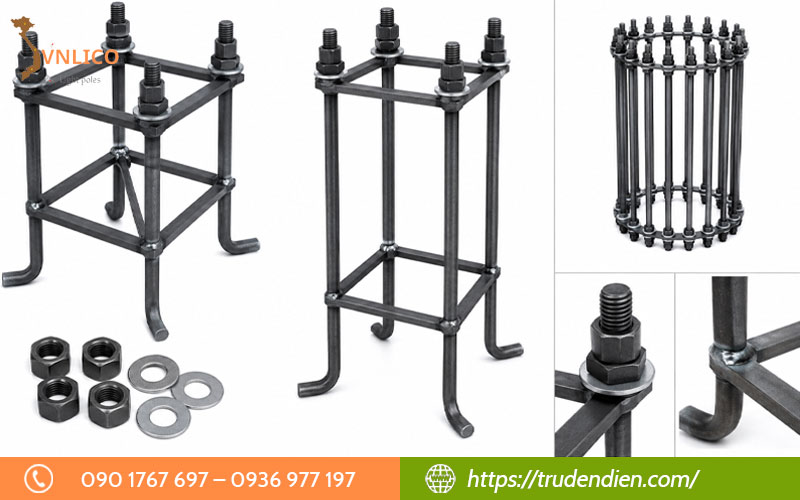

Cấu tạo của khung móng M30

Một bộ khung móng M30 hoàn chỉnh thường bao gồm các bộ phận chính sau:

• Thân khung (Bu-lông neo/Ty móng): Gồm 4 thanh thép tròn lớn. Phần đuôi được uốn cong hình chữ J hoặc chữ L để bám chặt vào bê tông, không bị rút ngược lên khi có lực kéo.
• Khung định vị: Là các thanh thép dẹt được hàn gắn kết 4 thanh bu-lông lại với nhau thành một khối vuông vắn, giữ cho các thanh bu-lông không bị xô lệch khi đổ bê tông.
• Phụ kiện đi kèm: Gồm đai ốc (ê-cu) và vòng đệm (long đền) cỡ M30 để siết chặt chân cột đèn vào móng.

Ưu điểm của khung móng cột đèn chiếu sáng M30

Một số ưu điểm nổi bật của khung móng trụ đèn M30 có thể kể đến như:

• Khả năng chịu tải cao: Với hệ ty ren đường kính 30mm, khung móng có khả năng chịu lực lớn, phù hợp với các loại cột đèn cao và những công trình yêu cầu độ ổn định trước tác động của gió, rung động và tải trọng vận hành.
• Thi công nhanh chóng, chính xác: Khung móng được gia công đồng bộ tại nhà máy theo đúng bản vẽ kỹ thuật, rút ngắn thời gian lắp đặt tại công trường và hạn chế sai số về vị trí bu lông neo.
• Độ bền cao, tuổi thọ lâu dài: Phần ren của khung móng được xử lý chống ăn mòn bằng phương pháp mạ kẽm, giúp hoạt động bền bỉ trong điều kiện thời tiết khắc nghiệt và môi trường ngoài trời.

Tìm hiểu thêm: Cập nhật báo giá khung móng trụ đèn chiếu sáng

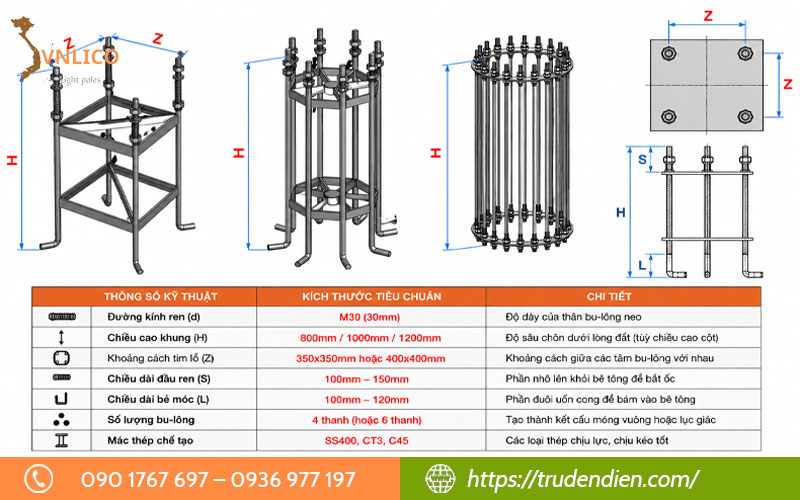

Thông số kỹ thuật tiêu chuẩn của khung móng M30

Để đảm bảo an toàn công trình, khung móng M30 phải tuân thủ các thông số kích thước hình học và tiêu chuẩn vật liệu nghiêm ngặt. Dưới đây là bảng thông số kỹ thuật phổ biến mà bạn có thể tham khảo:

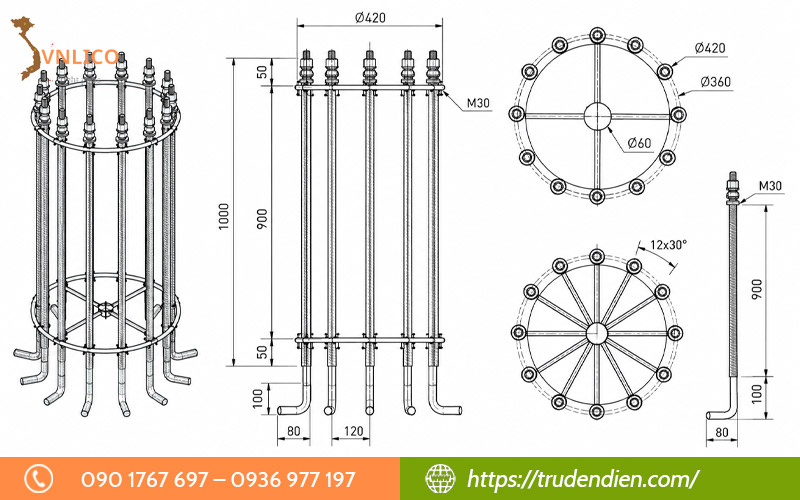

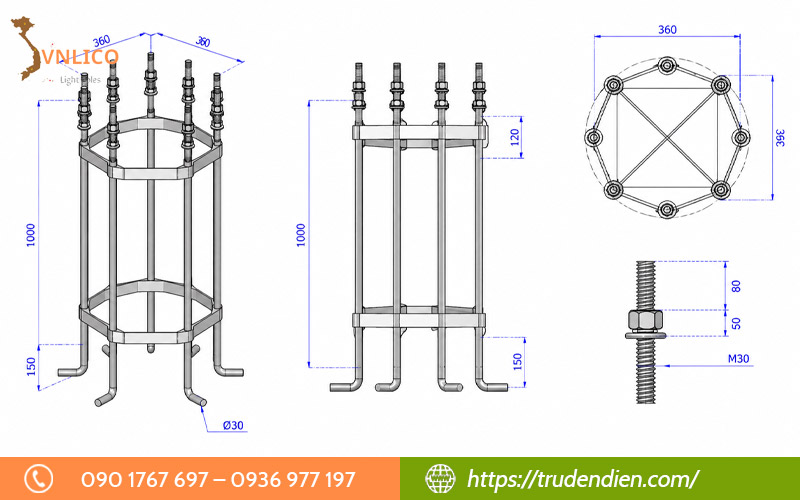

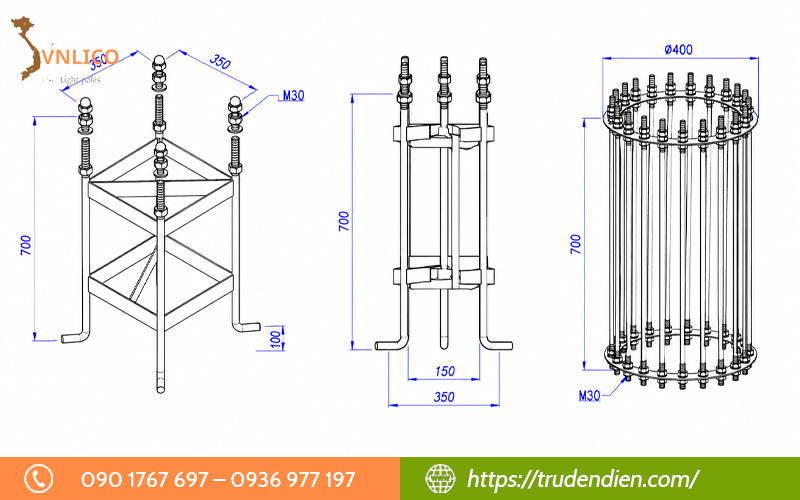

Bản vẽ khung móng cột đèn M30 chi tiết

Để việc gia công tại xưởng cơ khí và khâu chôn móng tại công trường diễn ra chính xác, các kỹ sư và thợ thi công luôn cần dựa vào bản vẽ kỹ thuật tiêu chuẩn. Tham khảo ngay bản vẽ khung móng cột đèn M30 chi tiết:

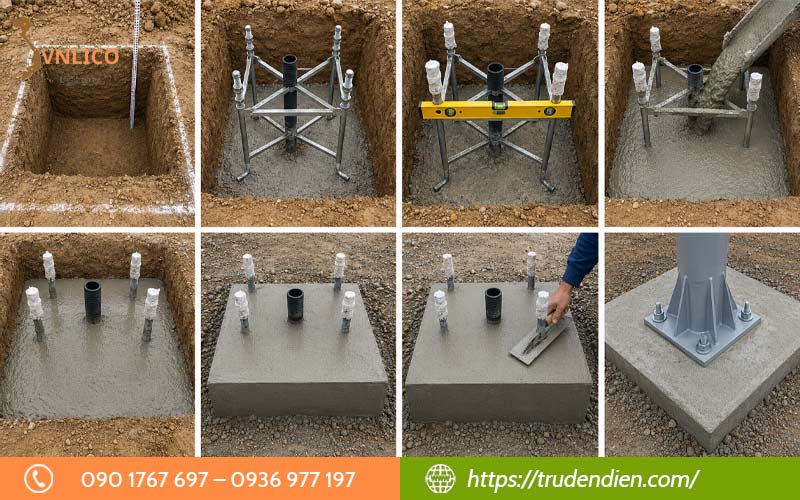

Quy trình thi công và lắp đặt khung móng M30 đúng kỹ thuật

Để đảm bảo khả năng chịu lực, độ ổn định và tuổi thọ của hệ thống chiếu sáng, việc thi công khung móng M30 cần được thực hiện đúng theo hồ sơ thiết kế và các yêu cầu kỹ thuật hiện hành. Quy trình thi công thường bao gồm các bước sau:

– Bước 1: Đào hố móng và chuẩn bị mặt bằng

• Xác định chính xác vị trí chôn cột theo bản vẽ.
• Tiến hành đào hố móng. Kích thước hố đào thông thường rộng khoảng 800x800mm đến 1000x1000mm (tùy thuộc vào địa hình đất cứng hay mềm) và có chiều sâu tương ứng với chiều cao khung móng.
• Làm sạch đáy hố, đầm chặt và đổ một lớp bê tông lót (dày khoảng 50mm – 100mm) để tạo mặt phẳng đặt khung.

– Bước 2: Đặt khung móng và luồn ống cáp điện

• Đặt khung móng M30 vào giữa hố móng.
• Luồn các đường ống nhựa xoắn HDPE (dùng để chạy cáp điện ngầm) xuyên qua tâm của khung móng. Đầu ống phải nhô cao hơn cao độ bê tông hoàn thiện để tránh nước tràn vào.

– Bước 3: Căn chỉnh cao độ và độ thẳng đứng

• Dùng thước thủy (thước nivo) hoặc máy kinh vĩ để căn chỉnh cho 4 thanh bu-lông của khung móng M30 thẳng đứng tuyệt đối so với mặt đất.
• Dùng băng dính hoặc nilon quấn thật chặt toàn bộ phần ren M30 nhô lên phía trên. Việc này giúp xi măng không bám vào đường ren trong quá trình đổ bê tông, tránh việc sau này không vặn được đai ốc.

– Bước 4: Đổ bê tông và bảo dưỡng

• Tiến hành đổ bê tông (thường dùng bê tông mác M200 hoặc M250) vào hố móng.
• Trong quá trình đổ, cần dùng đầm dùi để bê tông được điền đầy vào các góc cạnh của khung móng và bám chặt vào đuôi móc chữ J/L, tránh tạo ra các khoảng trống (rỗ bê tông).
• Sau khi đổ xong, tiến hành gạt phẳng bề mặt và bảo dưỡng bê tông bằng cách tưới nước giữ ẩm định kỳ. Sau khi bê tông đã đạt đủ độ chịu lực (trên 72 giờ), có thể gỡ lớp băng dính bảo vệ ren ra và tiến hành dựng cột đèn.

Có thể bạn quan tâm: Khung móng cột đèn chiếu sáng M20

Ứng dụng của khung móng cột đèn chiếu sáng M30

Khung móng cột đèn chiếu sáng M30 thường được sử dụng cho các loại cột đèn có chiều cao từ 10m đến 13m hoặc những công trình yêu cầu khả năng chịu tải lớn. Nhờ được trang bị hệ bu lông neo M30 bằng thép chất lượng cao, khung móng giúp cố định cột đèn chắc chắn, tăng khả năng chống rung lắc và chịu tác động của gió mạnh.

Báo giá khung móng cột đèn chiếu sáng M30 mới nhất 2026

Giá khung móng cột đèn chiếu sáng M30 phụ thuộc vào nhiều yếu tố như chiều dài ty móng, số lượng đặt hàng… Ngoài ra, giá thép nguyên liệu trên thị trường cũng có thể biến động theo từng thời điểm. Dưới đây là bảng giá tham khảo được cập nhật năm 2026:

Bảng giá trên chỉ mang tính chất tham khảo và có thể thay đổi theo giá thép, yêu cầu kỹ thuật và thời điểm đặt hàng. Để nhận báo giá khung móng cột đèn chiếu sáng M30 chính xác và ưu đãi, quý khách vui lòng liên hệ trực tiếp với VNLICO qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769.

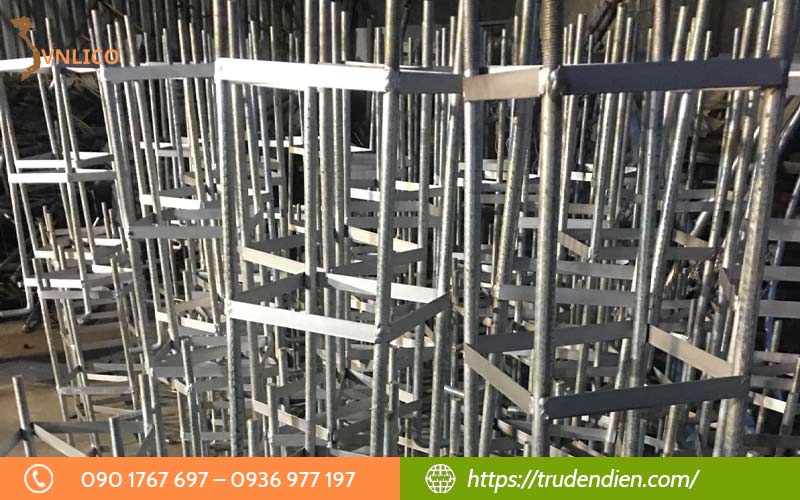

Địa chỉ mua khung móng cột đèn uy tín, chất lượng

VNLICO là đơn vị chuyên sản xuất và cung cấp khung móng cột đèn cho các công trình chiếu sáng đô thị, khu công nghiệp, khu dân cư và dự án giao thông trên toàn quốc. Với hệ thống nhà xưởng hiện đại, quy trình sản xuất chặt chẽ cùng đội ngũ kỹ thuật giàu kinh nghiệm, VNLICO cam kết mang đến các sản phẩm đạt tiêu chuẩn kỹ thuật, đáp ứng yêu cầu của mọi công trình.

• Sản xuất trực tiếp tại nhà xưởng với quy trình kiểm soát chất lượng nghiêm ngặt, giúp tối ưu chi phí.
• Nhận gia công khung móng theo đúng bản vẽ thiết kế, hồ sơ kỹ thuật hoặc yêu cầu riêng của từng công trình, dự án.
• Sử dụng thép chất lượng cao, đảm bảo khả năng chịu lực, chịu tải và độ bền lâu dài.
• Giá thành cạnh tranh nhờ sản xuất trực tiếp, đồng thời có chính sách chiết khấu và ưu đãi hấp dẫn cho các đơn hàng số lượng lớn.
• Năng lực sản xuất ổn định, đáp ứng nhanh tiến độ cung ứng cho các công trình trên toàn quốc.
• Cam kết sản phẩm đạt tiêu chuẩn kỹ thuật, đảm bảo độ hoàn thiện cao.
• Chính sách bảo hành rõ ràng, dịch vụ chăm sóc khách hàng tận tâm và hỗ trợ nhanh chóng các vấn đề phát sinh.

Câu hỏi thường gặp (FAQs)

Cột đèn cao bao nhiêu mét thì dùng khung móng M30?

Khung móng M30 thường được sử dụng cho các loại cột đèn cao áp có chiều cao từ 10m đến 13m. Tuy nhiên, việc lựa chọn khung móng còn phụ thuộc vào thiết kế cột đèn, tải trọng đèn lắp đặt, điều kiện địa chất và yêu cầu kỹ thuật của từng công trình cụ thể.

Tại sao thông thường người ta chỉ mạ kẽm phần đầu ren của khung móng M30?

Phần đầu ren là khu vực tiếp xúc trực tiếp với môi trường bên ngoài, thường xuyên chịu tác động của mưa, nắng và độ ẩm nên có nguy cơ bị oxy hóa cao hơn. Trong khi đó, phần thân ty móng được chôn hoàn toàn trong bê tông, ít tiếp xúc với không khí và được lớp bê tông bảo vệ. Vì vậy thường chỉ thực hiện mạ kẽm phần ren để chống ăn mòn, đồng thời tối ưu chi phí sản xuất mà vẫn đảm bảo độ bền.

Có nhận gia công khung móng M30 theo bản vẽ riêng không?

Có. VNLICO nhận gia công khung móng M30 theo bản vẽ thiết kế, yêu cầu kỹ thuật hoặc quy cách riêng của từng dự án. Sản phẩm được sản xuất đúng kích thước, đúng thông số kỹ thuật theo hồ sơ thiết kế, đáp ứng yêu cầu của các công trình chiếu sáng, giao thông.

Tạm kết

Trên đây là những thông tin chi tiết về khung móng cột đèn chiếu sáng M30, từ cấu tạo, thông số kỹ thuật đến quy trình thi công và ứng dụng thực tế. Nếu quý khách đang cần tư vấn hoặc tìm mua sản phẩm chất lượng với giá thành cạnh tranh, hãy liên hệ ngay VNLICO qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được hỗ trợ nhanh chóng và nhận báo giá ưu đãi!
