Bản vẽ hộ lan tôn lượn sóng chuẩn kỹ thuật mới nhất 2026

Hộ lan tôn lượn sóng là hạng mục quan trọng trong các công trình giao thông như đường cao tốc, quốc lộ, cầu vượt hay tuyến đường đèo nguy hiểm. Để đảm bảo khả năng chịu lực và an toàn khi thi công, việc sử dụng bản vẽ hộ lan tôn lượn sóng đúng tiêu chuẩn kỹ thuật là yếu tố bắt buộc trong mọi dự án. Trong bài viết dưới đây, VNLICO sẽ giúp bạn tìm hiểu các tiêu chuẩn kỹ thuật, các loại bản vẽ phổ biến cũng như những lưu ý quan trọng khi đọc và áp dụng bản vẽ hộ lan tôn lượn sóng vào thực tế thi công.

Tiêu chuẩn kỹ thuật hộ lan tôn lượn sóng

Để đảm bảo khả năng chịu lực và an toàn khi đưa vào sử dụng, bản vẽ thiết kế hộ lan tôn lượn sóng cần tuân thủ đầy đủ các tiêu chuẩn kỹ thuật trong lĩnh vực giao thông đường bộ. Hiện nay, tại Việt Nam, nhiều công trình áp dụng tiêu chuẩn TCVN 12681:2019 hoặc các tiêu chuẩn quốc tế tương đương như AASHTO nhằm đảm bảo chất lượng và độ an toàn cho hệ thống hộ lan.

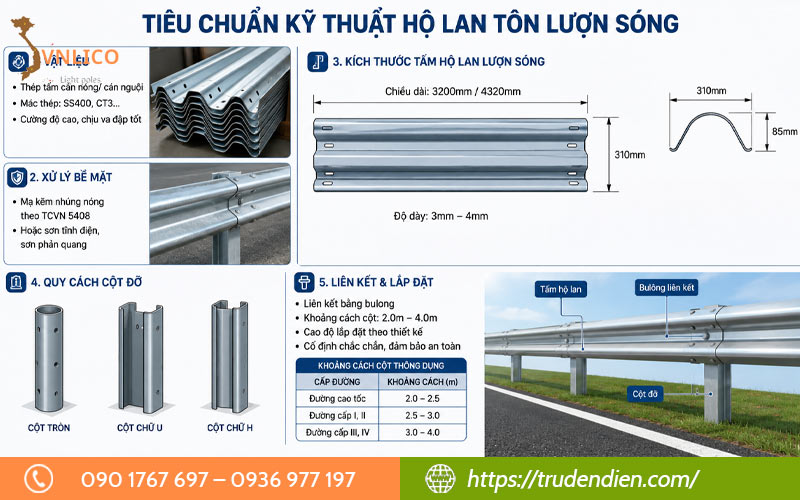

Dưới đây là những thông số kỹ thuật quan trọng thường được thể hiện trong bản vẽ thiết kế:

• Vật liệu sản xuất: Hộ lan thường được chế tạo từ thép tấm cán nóng hoặc cán nguội có cường độ chịu lực cao như SS400, CT3… giúp tăng khả năng chống va đập và độ bền sử dụng ngoài trời.
• Công nghệ xử lý bề mặt: Để hạn chế tình trạng ăn mòn và oxy hóa do môi trường, hệ thống hộ lan thường được mạ kẽm nhúng nóng theo tiêu chuẩn TCVN 5408 hoặc phủ sơn tĩnh điện, sơn phản quang chuyên dụng.
• Kích thước tấm hộ lan lượn sóng: Các loại phổ biến hiện nay có chiều dài khoảng 3200mm hoặc 4320mm. Chiều cao sóng tiêu chuẩn khoảng 310mm với độ dày vật liệu dao động từ 3mm đến 4mm tùy yêu cầu thiết kế.
• Quy cách cột đỡ hộ lan: Tùy theo cấp đường và điều kiện thi công, cột hộ lan có thể sử dụng dạng cột tròn, cột chữ U hoặc cột chữ H với kích thước phù hợp nhằm đảm bảo độ ổn định cho toàn bộ hệ thống.
• Tiêu chuẩn liên kết và lắp đặt: Bản vẽ kỹ thuật cần thể hiện rõ vị trí bulong liên kết, khoảng cách giữa các cột, cao độ lắp đặt và phương án cố định nhằm đảm bảo quá trình thi công chính xác và an toàn.

Xem thêm: Tôn hộ lan 3 sóng – Tiêu chuẩn TCVN chống va chạm

Các loại bản vẽ hộ lan tôn lượn sóng phổ biến

Tùy theo từng công trình và mục đích sử dụng, hộ lan tôn lượn sóng sẽ có nhiều dạng bản vẽ khác nhau.

Bản vẽ hộ lan một sóng

Bản vẽ hộ lan hai sóng

Bản vẽ hộ lan ba sóng

Bản vẽ chi tiết cột và phụ kiện

Lưu ý khi đọc và áp dụng bản vẽ thiết kế

Để đảm bảo quá trình thi công hộ lan tôn lượn sóng đúng kỹ thuật và đạt yêu cầu nghiệm thu, cần chú ý một số vấn đề quan trọng sau:

• Đối chiếu bản vẽ với thực tế công trình: Trước khi thi công cần khảo sát lại cao độ nền đường, mép taluy và vị trí lắp đặt để đảm bảo phù hợp với bản vẽ thiết kế.
• Kiểm tra chi tiết liên kết tấm sóng: Các vị trí nối chồng giữa hai tấm hộ lan cần lắp đúng chiều lưu thông nhằm hạn chế nguy cơ va móc khi xảy ra va chạm giao thông.
• Đảm bảo độ sâu đóng cột theo tiêu chuẩn: Cột hộ lan phải được đóng hoặc cố định đúng chiều sâu kỹ thuật để đảm bảo khả năng chịu lực và độ ổn định của toàn bộ hệ thống.
• Siết bulong đúng lực kỹ thuật: Các liên kết bulong cần được siết đúng tiêu chuẩn để hệ thống có khả năng đàn hồi và hấp thụ lực va đập hiệu quả.
• Kiểm tra vật liệu trước khi lắp đặt: Nên kiểm tra độ dày thép, lớp mạ kẽm và kích thước thực tế của tấm hộ lan trước khi thi công để tránh sai lệch kỹ thuật.
• Tuân thủ đúng khoảng cách cột hộ lan: Khoảng cách giữa các cột cần thi công đúng theo bản vẽ nhằm đảm bảo độ chắc chắn và khả năng bảo vệ an toàn giao thông.
