Tôn hộ lan 3 sóng – Tiêu chuẩn TCVN chống va chạm

Tôn hộ lan 3 sóng là gì? Vì sao được sử dụng phổ biến trong các công trình giao thông hiện nay? Đây là loại vật liệu quan trọng giúp đảm bảo an toàn, phân làn và giảm thiểu tai nạn hiệu quả. VNLICO sẽ chia sẻ chi tiết về cấu tạo, thông số kỹ thuật, ưu điểm cũng như ứng dụng thực tế của tôn hộ lan 3 sóng.

Tôn hộ lan 3 sóng là gì?

Tôn hộ lan 3 sóng là một dạng hộ lan mềm bằng thép được thiết kế với 3 gợn sóng lớn, giúp tăng khả năng chịu lực và hấp thụ va chạm hiệu quả.

Theo các tiêu chuẩn kỹ thuật hiện hành (như TCVN 12681:2019), tôn hộ lan 3 sóng thường được lắp đặt dọc theo đường ô tô, cầu, dải phân cách… với vai trò dẫn hướng phương tiện và giảm thiểu mức độ nguy hiểm khi xảy ra tai nạn.

Không chỉ đơn thuần là một tấm chắn, hệ thống này còn có khả năng biến dạng có kiểm soát khi va chạm, từ đó hấp thụ và phân tán lực tác động, hạn chế thiệt hại cho phương tiện và người tham gia giao thông.

Điểm khác biệt lớn nhất của tôn hộ lan 3 sóng so với loại 2 sóng nằm ở thiết kế 3 lớp sóng liên tiếp, giúp tăng độ cứng vững, mở rộng diện tích phân tán lực và nâng cao hiệu quả bảo vệ – đặc biệt phù hợp với các tuyến đường cao tốc hoặc khu vực nguy hiểm.

Xem thêm: Tôn hộ lan 2 sóng – Giải pháp an toàn giao thông bền vững

Cấu tạo tôn hộ lan 3 sóng

Các thành phần chính của tôn hộ lan 3 sóng:

Tấm tôn sóng (thanh sóng)

Đây là bộ phận quan trọng nhất, được dập từ thép (thường là SS400 hoặc SS540) và tạo hình với 3 gợn sóng đặc trưng. Bề mặt thường được mạ kẽm nhúng nóng để chống ăn mòn và tăng tuổi thọ trong điều kiện thời tiết khắc nghiệt.

Cột đỡ (trụ hộ lan)

Cột đỡ có nhiệm vụ cố định và nâng đỡ toàn bộ hệ thống, thường làm từ thép hình chữ U, I hoặc ống tròn. Các cột này được chôn sâu xuống nền đất để đảm bảo độ chắc chắn khi chịu lực va chạm.

Bu lông, đai ốc liên kết

Hệ thống bu lông cường độ cao (thường từ 4.8 – 8.8) liên kết các tấm sóng với cột đỡ và các bộ phận khác, đảm bảo kết cấu ổn định và đồng bộ.

Đệm chống va & phụ kiện đi kèm

Bao gồm các tấm đệm, thanh chắn (nếu có), tiêu phản quang… giúp tăng khả năng hấp thụ lực và nâng cao khả năng nhận diện vào ban đêm hoặc điều kiện thiếu sáng.

Thông số kỹ thuật tôn hộ lan 3 sóng

Theo tiêu chuẩn hiện hành TCVN 12681:2019, tôn hộ lan 3 sóng được quy định rõ về kích thước, độ dày và cấu hình lắp đặt nhằm đảm bảo khả năng chịu lực và an toàn giao thông. Dưới đây là bảng thông số kỹ thuật phổ biến và cập nhật mới nhất:

Tìm hiểu thêm: Hộ lan mềm là gì? Cấu tạo, phân loại và ứng dụng thực tế

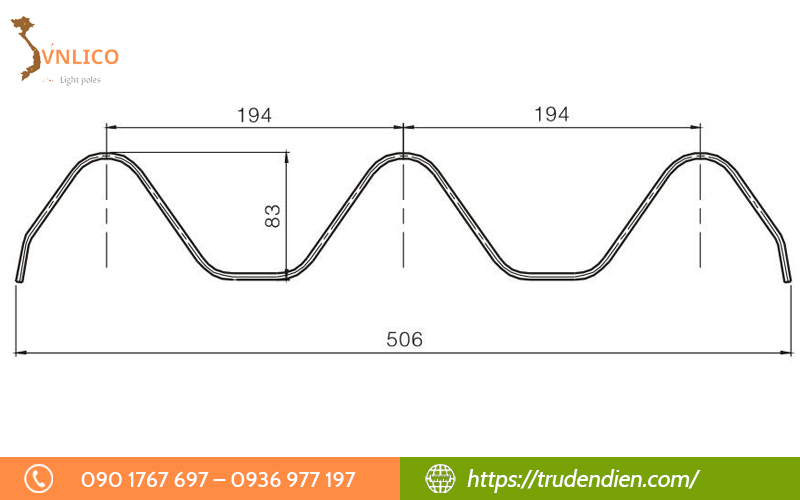

Bản vẽ của hộ lan tôn 3 sóng

Tham khảo một số bản vẽ của tôn hộ lan 3 sóng

Ưu điểm của tôn hộ lan 3 sóng

Nhờ thiết kế đặc biệt và khả năng chịu lực vượt trội, tôn hộ lan 3 sóng mang lại nhiều lợi ích nổi bật như sau:

• Khả năng chịu va chạm cao, hấp thụ và phân tán lực hiệu quả, giảm thiểu mức độ nguy hiểm khi xảy ra tai nạn
• Độ bền cao, chống ăn mòn tốt trong điều kiện môi trường khắc nghiệt như nắng, mưa, độ ẩm cao
• Tuổi thọ sử dụng lâu dài, hạn chế hư hỏng, tiết kiệm chi phí bảo trì và thay thế
• Thi công linh hoạt, lắp đặt nhanh chóng, tối ưu thời gian và chi phí nhân công cho dự án
• Phù hợp với nhiều loại địa hình khác nhau như đường thẳng, đường cong, đèo dốc, cầu vượt
• Nâng cao mức độ an toàn giao thông trên các tuyến đường có tốc độ cao hoặc khu vực tiềm ẩn rủi ro
• Thiết kế 3 sóng tăng độ cứng vững, khả năng chịu lực tốt hơn so với tôn hộ lan 2 sóng
• Đáp ứng các tiêu chuẩn kỹ thuật và quy định an toàn giao thông hiện hành

Ứng dụng của hộ lan tôn 3 sóng

Hộ lan tôn 3 sóng thực tế đã trở thành giải pháp an toàn giao thông tiêu chuẩn trên nhiều loại hình hạ tầng. Theo quy định hiện hành, loại lan can này được lắp đặt tại các vị trí cần phân làn, bảo vệ phương tiện và hạn chế rủi ro tai nạn trên đường bộ.

• Đường cao tốc, quốc lộ, tỉnh lộ, đường liên tỉnh
• Dải phân cách giữa, dải phân cách bên, làn đường hỗn hợp
• Cầu vượt, cầu đường bộ, đường dẫn lên xuống cầu
• Đường đèo, đường cong nguy hiểm, khu vực taluy âm – vực sâu
• Khu vực có mật độ phương tiện lớn, tuyến đường tốc độ cao
• Công trình giao thông đô thị, khu công nghiệp, khu dân cư
• Bãi đỗ xe, khu logistics, khu vực điều hướng phương tiện nội bộ
• Công trình tạm, công trường thi công, khu vực cần phân luồng giao thông

Xem ngay: Báo giá hộ lan tôn sóng

Báo giá tôn hộ lan 3 sóng mới nhất năm 2026

Báo giá tôn hộ lan 3 sóng là yếu tố được nhiều chủ đầu tư và đơn vị thi công đặc biệt quan tâm khi triển khai các công trình giao thông. Tuy nhiên, trên thực tế, giá sản phẩm không cố định mà sẽ phụ thuộc vào nhiều yếu tố như: độ dày, loại hộ lan (B, C, D), tiêu chuẩn mạ kẽm, số lượng đặt hàng cũng như điều kiện vận chuyển và lắp đặt.

Chính vì vậy, để nhận được mức báo giá CHÍNH XÁC – TỐI ƯU – PHÙ HỢP với từng dự án cụ thể, khách hàng nên liên hệ trực tiếp với VNLICO qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được tư vấn chi tiết. Với lợi thế sản xuất trực tiếp và chủ động nguồn hàng, chúng tôi có thể đưa ra phương án báo giá linh hoạt theo từng nhu cầu thực tế.

Đặc biệt, đội ngũ kỹ thuật của VNLICO sẽ hỗ trợ tư vấn lựa chọn cấu hình, tiêu chuẩn kỹ thuật và phương án thi công phù hợp, giúp khách hàng vừa đảm bảo chất lượng công trình vừa tối ưu chi phí đầu tư.

Kinh nghiệm lựa chọn tôn hộ lan 3 sóng

Để đạt hiệu quả sử dụng tối ưu cũng như tuân thủ đúng tiêu chuẩn kỹ thuật, cần cân nhắc nhiều yếu tố quan trọng khi lựa chọn sản phẩm. Dưới đây là một số kinh nghiệm quan trọng bạn nên tham khảo:

• Lựa chọn sản phẩm đáp ứng tiêu chuẩn TCVN 12681:2019 để đảm bảo đúng kích thước, kết cấu và khả năng chịu lực
• Ưu tiên tôn có độ dày phù hợp (≥ 4mm cho cao tốc, ≥ 2.67mm cho đường thường) để đảm bảo an toàn khi va chạm
• Kiểm tra lớp mạ kẽm nhúng nóng (dày tối thiểu 70µm) để chống ăn mòn và tăng tuổi thọ ngoài trời
• Lựa chọn đúng loại hộ lan (B, C, D…) theo từng vị trí lắp đặt và mức độ nguy hiểm của tuyến đường
• Quan tâm đến hệ thống cột đỡ, bu lông và phụ kiện đi kèm để đảm bảo tính đồng bộ và chắc chắn
• Lựa chọn đơn vị cung cấp uy tín, có chứng chỉ chất lượng và kinh nghiệm thi công thực tế
• Cân nhắc điều kiện địa hình (đường cong, đèo dốc, cầu…) để chọn cấu hình phù hợp
• Kiểm tra bản vẽ kỹ thuật và phương án lắp đặt trước khi triển khai thực tế
• So sánh báo giá đi kèm chất lượng, tránh chọn sản phẩm giá rẻ nhưng không đạt tiêu chuẩn
• Ưu tiên đơn vị có hỗ trợ tư vấn kỹ thuật và bảo hành rõ ràng sau thi công

VNLICO – Đơn vị cung cấp tôn hộ lan uy tín

Trên thị trường hiện nay, việc lựa chọn một đơn vị cung cấp tôn hộ lan uy tín đóng vai trò rất quan trọng, ảnh hưởng trực tiếp đến chất lượng và độ bền của công trình. VNLICO là một trong những đơn vị có nhiều năm kinh nghiệm trong lĩnh vực sản xuất và cung cấp thiết bị hạ tầng giao thông – chiếu sáng đô thị, được nhiều khách hàng và đối tác tin tưởng lựa chọn.

Với hệ thống nhà xưởng quy mô tại TP.HCM và Đồng Nai cùng đội ngũ kỹ thuật lành nghề, VNLICO có khả năng sản xuất trực tiếp, kiểm soát chất lượng chặt chẽ và đáp ứng đa dạng yêu cầu thiết kế cho từng dự án.

Không chỉ cung cấp sản phẩm chất lượng, VNLICO còn mang đến giải pháp toàn diện từ tư vấn, sản xuất đến vận chuyển và hỗ trợ kỹ thuật, giúp khách hàng yên tâm trong suốt quá trình triển khai.

• Chủ động sản xuất, đảm bảo nguồn hàng ổn định và tiến độ cung ứng
• Sản phẩm đạt tiêu chuẩn kỹ thuật, kiểm định chất lượng rõ ràng
• Giá thành cạnh tranh nhờ tối ưu quy trình sản xuất và vận hành
• Đội ngũ kỹ thuật giàu kinh nghiệm, tư vấn tận tâm theo từng công trình
• Hỗ trợ vận chuyển và tư vấn lắp đặt trên toàn quốc
• Chính sách bảo hành minh bạch, dịch vụ hậu mãi chuyên nghiệp
• Đáp ứng đa dạng yêu cầu từ công trình nhỏ đến dự án quy mô lớn

Trên đây là toàn bộ thông tin chi tiết về tôn hộ lan 3 sóng từ cấu tạo, thông số kỹ thuật đến ứng dụng thực tế. Hy vọng bài viết đã giúp bạn có cái nhìn rõ ràng hơn để lựa chọn sản phẩm phù hợp. Nếu bạn đang cần tư vấn hoặc báo giá chính xác, đừng ngần ngại liên hệ VNLICO qua Hotline: 090 1767 697 – 0936 977 197 – 090 602 6769 để được hỗ trợ nhanh chóng!
